Если ознакомиться с многочисленными публикациями в интернете, посвящёнными водяным «теплым полам», то можно встретить рекомендации по монтажу контуров, в которых вопрос матов почему-то обойден стороной. Непонятно, чем руководствовались авторы подобных заметок – ведь некоторые читатели, неискушенные в самостоятельном строительстве, могут принять это за «чистую монету». Если судить с точки зрения снижения затрат, то на фоне общей стоимости создания системы «тёплого пола» маты будут далеко не на первых позициях – их цена не столь значительна. Но зато эти траты резко поднимут и экономичность системы, и длительность ее эксплуатации, и уровень общего комфорта в помещениях.

• Бесполезно будет надеяться на эффективность обогрева при невысоких затратах на энергоносители, если выработанная системой отопления тепловая энергия будет расходоваться на абсолютно не нужный прогрев плит перекрытия или основания пола по грунту. Поток тепла должен направляться в нужном направлении – вверх, на лицевую поверхность пола, и это одна из основных задач подобных матов.

Маты в системе водяного «теплого пола» выполняют сразу несколько важных функций

• «Теплый» водяной пол в большинстве случаев закрывается массивной бетонной стяжкой, толщиной от 50 до 100 мм, которая будет способствовать равномерному распределению тепла и станет мощным теплоаккумулятором. Естественно, трубы при заливке и в период набора стяжкой прочности, да и потом, уже в ходе эксплуатации, будут выдерживать значительные статические и динамические нагрузки. Чтобы обезопасить контуры от повреждения, следует предусмотреть упругую подложку – это также одна из функций матов для «теплого пола».

Это, кстати, накладывает и определенные требования на саму конструкцию матов – материал их изготовления должен сочетать высокие термоизоляционные качества с достаточными показателями механической прочности на сжатие.

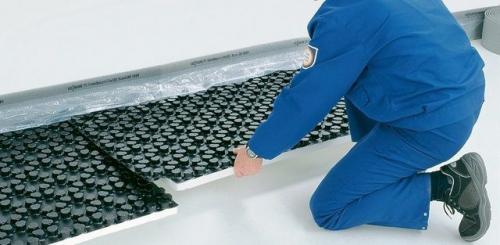

• Использование многих специальных матов предельно упрощает процесс раскладки контуров «теплого пола» и надежной фиксации труб в заданном положении.
• Применяя специальные маты, хозяин жилья не только утепляет пол, но и создает дополнительный эффективный звукоизоляционный барьер – это особо важно для жителей многоэтажек.
• Создание «теплого пола» с водяным контуром обязательно предъявляет особые требования по надежной гидроизоляции перекрытия. Многие из современных матов способны выполнить и такую задачу. Кроме того, если маты имеют гидроизоляционную прослойку, они будут способны защитить и сам материал изготовления от достаточно агрессивной химической среды цементного раствора.

Маты с пленочным покрытием способны создать сплошную гидроизоляционную поверхность

Одним словом, приобретение и использование на столь дорогих матов разом решит сразу несколько очень важных задач.

Таблица расчета водяного теплого пола. Остальные материалы

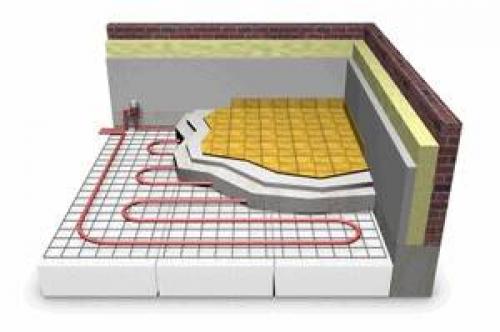

Кроме труб и силовых агрегатов для монтажа пола потребуются гидроизолирующая пленка и утеплитель (выбор комплектующих для теплого водяного пола). Рекомендуется фольгированный ЭППС, можно купить готовые маты. Нежелательно использование минваты из-за ее гигроскопичности.

Толщина теплоизоляции варьируется от 2 сантиметров (на перекрытии второго этажа) до 25 (монтаж пола по грунту или над холодным подвалом).

Расчет материалов для теплого водяного пола производится с учетом толщины слоя пирога (на эту величину сократится высота помещения).
Вот примерные цифры, в зависимости от слоя утеплителя:

• утеплитель 3 сантиметра: общая толщина пирога – 9,5;
• 8 – 14,5;
• 9 – 15,5 и т.д.

При монтаже (водяные теплые полы — технология монтажа) под стяжку потребуется демпферная лента. Если хотя бы одна стена длиннее 8 метров, перпендикулярно ей посередине комнаты выполняют дополнительный демпферный шов.

В этом случае водяные контуры располагают по обе стороны от шва. Для стяжки (от чего зависит ) также потребуются цемент и песок один к трем (можно приобрести готовую сухую смесь), желательно добавить в раствор пластификатор.

Арматурная сетка: одна нужна для крепления трубы, одна – для армирования стяжки. Если вы используете в качестве утеплителя профильные маты (маты с бобышками), для крепления сетка не нужна, только для стяжки.

Крепеж производится скобками, хомутами, клипсами. Число зависит от мягкости трубы: чем она мягче, тем меньше шаг крепления, тем больше потребуется крепежных элементов. Средний интервал между скобками – 1 метр.

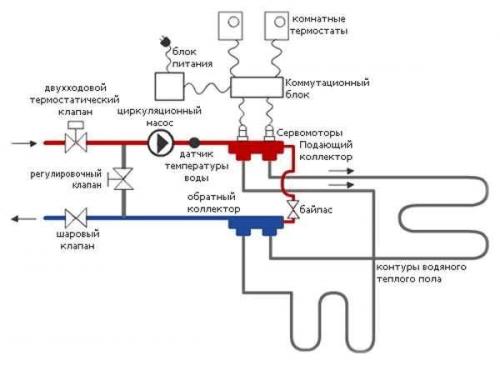

Коллектор. Для каждого контура на гребенке должно быть два штуцера. Плюс два патрубка для прямой и обратной трубы от котла, они имеют большее сечение и располагаются отдельно. Рекомендуется приобретать гребенку сразу со всем необходимым: регуляторы расхода, манометр, воздушный клапан. Если площадь дома очень большая, есть второй/третий этаж, коллекторов устанавливают больше одного.

Смеситель необходим во всех случаях: если котел обслуживает и радиаторы тоже, и если в системе один источник обогрева – теплый пол. Вода в контуре пола не должна быть горячее 50 градусов, котел подает более горячую.

Также для монтажа потребуются рулетка и сварочный аппарат (либо утюг для полипропилена).

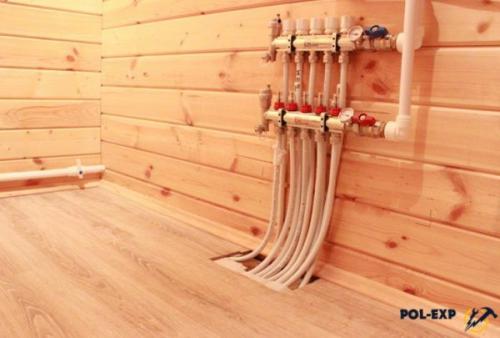

Материалы для теплого пола. Отделка водяного пола деревянным покрытием

Натуральные полы из дерева имеют отменные показатели экологичности. Они приятны на ощупь и долговечны, что стало причиной их высокой популярности. Однако это не самый хороший вариант для водяного пола – основание из дерева не рекомендуется нагревать свыше +27 градусов. В противном случае оно будет рассыхаться. В целом, использовать такой вид покрытия на системе водяного подогрева можно, но важно внимательно следить за показателями температуры – полы не должны работать на всю мощность.

Водяной теплый пол под деревянное напольное покрытие

То же можно сказать и в отношении инженерной и паркетной досок. Кстати, последняя может укладываться только плавающим способом. Лучше использовать паркетную доску толщиной 4 мм и имеющей масляное, а не лаковое покрытие. Инженерная доска не должна быть толще 16 мм, в противном случае она будет долго греться.

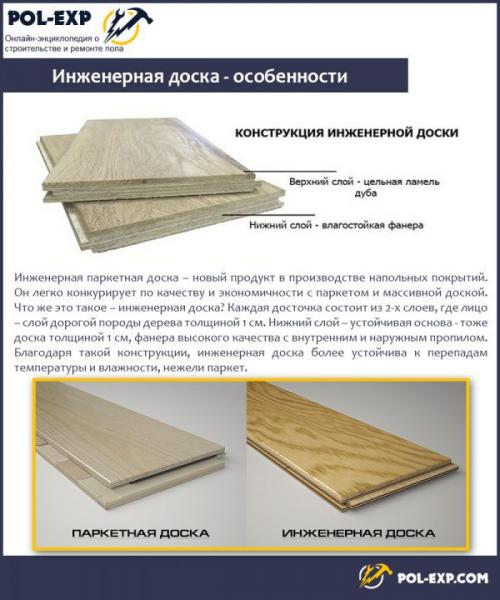

Инженерная доска — особенности

На заметку! Покрытие из дерева обладает низкими показателями теплопроводности, а значит, снизит эффективность самих нагревательных систем. Деревянный пол может невольно послужить барьером для поступления тепловой энергии в помещение.

Деревянный пол, установленный на водяную систему подогрева, может доставить немало хлопот в осенний или весенний период. Из-за резких скачков влажности и температуры покрытие начнет деформироваться, могут появиться щели.

Для покрытия, укладываемого на водяной теплый пол, лучше использовать древесину, полученную из экзотических пород деревьев. Такие материалы отличаются более высокими показателями устойчивости к влажности, не склонны к усадке и обладают отличной теплопроводностью по сравнению с другими породами. Это могут быть тик, палисандр. Но стоимость древесины этих деревьев достаточно высока.

Какой шаг укладки теплого пола. Способы раскладки петель тёплого пола

Шаг петель тёплого пола и диаметр труб должны определяться теплотехническими и гидравлическими расчётами. Для облегчения задачи выбора шага петель можно воспользоваться практической табл. 2 .

Таблица 2. Рекомендуемый шаг труб тёплого пола

Следует учесть, что шаг петель менее 100 мм трудно осуществить на практике из-за маленького радиуса изгиба трубы, а шаг более 250 мм не рекомендуется, так как возникает ощутимая неравномерность прогрева тёплого пола. Существует несколько способов раскладки петель тёплого пола по помещению ( рис. 3 ). Наиболее предпочтительным вариантом является укладка двойным меандром («улиткой»).

По сравнению с раскладкой «змейкой» этот вариант имеет следующие преимущества:
• количество труб на 10–12 % меньше;
• гидравлические потери ниже на 13–15 %. Это объясняется тем, что при двойном меандре значительно меньше «калачей» (элементов поворота трубы на 180°);
• прогрев пола идёт более равномерно по всей площади из-за чередования подающей и обратной труб. Однако из-за этого же при такой раскладке не следует задавать расчётный перепад температур теплоносителя выше 5 °С.

Трубы тёплого пола нужно раскладывать таким образом, чтобы теплоноситель сначала поступал к наиболее холодным зонам помещения (окна, наружные стены). Трубы укладываются с отступом от стен и перегородок на 150 мм.

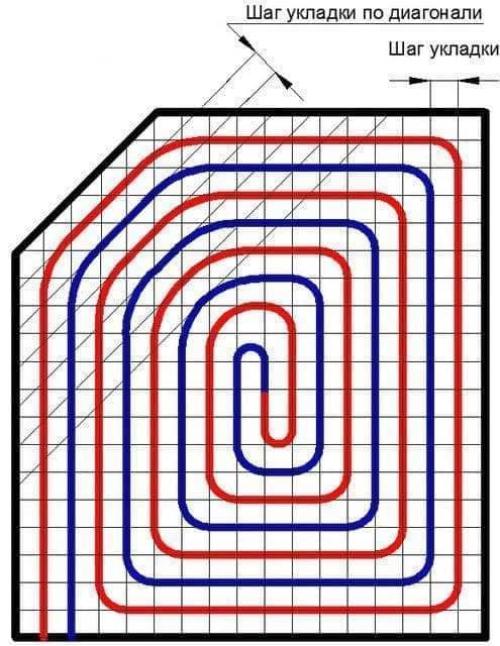

Рис. 3. Способы раскладки петель тёплого пола

Для равномерного прогрева греющей плиты тёплого пола трубы должны прокладываться по возможности параллельно друг другу. Наращивать петли тёплого пола допускается только с применением пресс-фитингов или надвижных фитингов (при этом сопротивление фитингов включается в гидравлический расчёт), так как они относятся к неразъёмным соединениям и могут замоноличиваться в строительные конструкции.

Максимальная длина одной петли тёплого пола определяется возможностями циркуляционного насоса. Для коттеджных и квартирных систем экономически целесообразной считается система напольного отопления, расчётные потери давления в которой не превышают 20 кПа (2 м вод. ст.).

Руководствуясь этим требованием, задавшись перепадом температур теплоносителя, шагом труб и температурой поверхности пола, можно рассчитать максимальную длину одной петли для конкретного типа труб ( табл. 3 ).

Таблица 3. Максимальная длина петли при шаге труб 150 мм

Температура поверхности пола, °С	Максимальная длина петли (м) при перепаде температур теплоносителя 5/10 °С, для труб размером
35	51/79	54/84	88/137

Площадь пола, обслуживаемая одной петлёй, зависит от принятого шага труб и в квадратных метрах примерно равна шагу труб, выраженному в сантиметрах. То есть, при шаге труб 15 см площадь обслуживаемого пола составляет ориентировочно 15 м². Подводящие участки труб от коллектора до обслуживаемого петлёй помещения следует теплоизолировать с помощьюили гофрокожуха ( рис. 4 ).

Это делается по двум причинам:
• во избежание перегрева пола на участках прокладки подводящих трубопроводов;
• теплопотери на подводящих участках, как правило, не учитываются при теплотехнических расчётах тёплого пола, а они, при достаточной удалённости петли от коллектора, могут быть весьма значительны.

После укладки труб следует выполнить исполнительную схему, где указать точную привязку осей труб. Это необходимо, чтобы при дальнейших работах или ремонте не повредить трубу.

Рис. 4. Теплоизоляция подводящих участков трубопроводов

Устройство краевых зон

В случае, когда напольное отопление не может полностью восполнить теплопотери помещения, можно попытаться компенсировать недостачу тепловой энергии устройством краевых зон. Краевые зоны – это участки тёплого пола с повышенной температурой поверхности пола, которые устраивают, как правило, вдоль наружных стен на ширину не более 1 м.

Повысить удельный тепловой поток в краевых зонах можно несколькими способами:
• уменьшить шаг труб ( табл. 4 ; рис. 5 А );
• использовать отдельную петлю с повышенной температурой теплоносителя ( рис. 5 В );
• использовать отдельную петлю с увеличенным диаметром трубы ( табл. 5 );
• использовать отдельную петлю с повышенной температурой теплоносителя, уменьшенным шагом и увеличенным диаметром труб.

Таблица 4. Влияние шага трубы на изменение удельного теплового потока (по отношению к шагу 15 см)

Таблица 5. Влияние диаметра труб на изменение удельного теплового потока (по отношению к наружному диаметру 16 мм)

Применение отдельных петель с повышенной температурой теплоносителя имеет смысл использовать, когда имеется несколько помещений с краевыми зонами. В этом случае трубопроводы краевых зон можно обслуживать отдельным насосно-смесительным узлом.

В любом случае температура поверхности пола в краевых зонах не должна превышать 31 °С, а также температуры, на которую рассчитано финишное напольное покрытие.

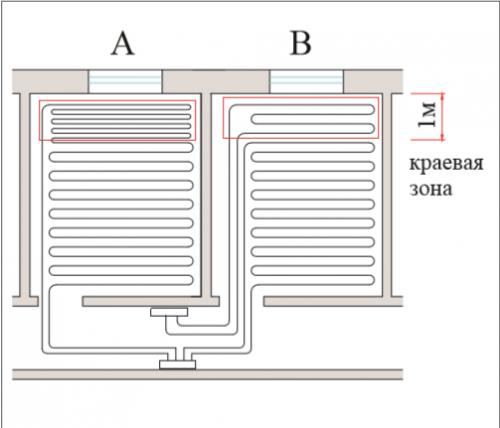

Рис. 5. Варианты устройства краевых зон тёплого пола

Примечания:Марки не менее 400.Крупностью не менее 0,5 мм.Рекомендуемое использование.

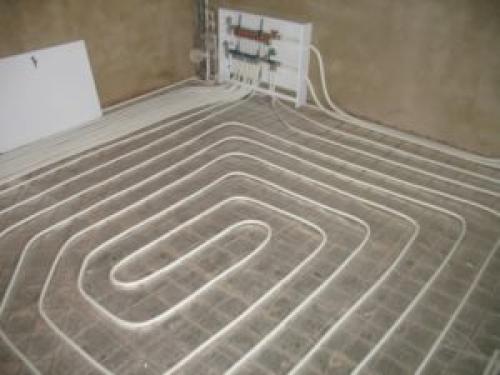

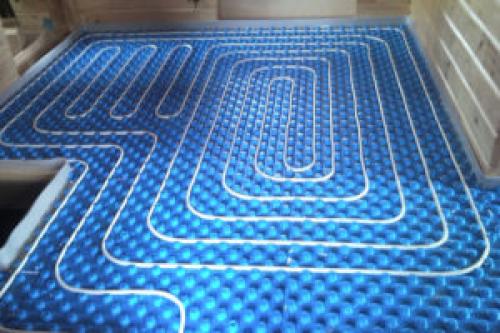

Водяной теплый пол инструкция по монтажу. Водяной теплый пол

Хотите сделать свой дом уютным, современным и теплым? Обратите внимание на теплый водяной пол. В этой статье мы подробно опишем все его преимущества и недостатки, расскажем, как выбрать трубы и уложить их, опишем схему коллектора и системы управления.

Преимущества и недостатки водяного тёплого пола. Подготовка основания. Нюансы монтажа. Выбор труб, способы их укладки, частота витков и варианты фиксации. Стяжка и сроки созревания.

Устройство и принцип работы

Водяной тёплый пол, это система обогрева помещения, в которой теплоноситель циркулирует по контуру, находящемуся под напольным покрытием. Обратите внимание, что не всегда трубы находятся в стяжке. Есть «настильные системы», в которых контур не заливается бетоном.

При детальном рассмотрении, пирог водяного тёплого пола состоит из следующих элементов:

1. Подготовленное основание;
2. Стяжка (5 см);
3. Теплоизолятор (5 см);
4. Трубы (2 см);
5. Стяжка (4 см);
6. Напольное покрытие (2 см).

В зависимости от применяемых труб, может быть несколько слоёв гидроизоляции. Основание, это черновой пол в подвальном помещении или на первом этаже частного дома. Первый слой стяжки, требуется именно при отсутствии ровной поверхности.

Теплоизолятор толщиной 5 см – стандартное решение. Но если имеется возможность, то лучше увеличить толщину до 10 см. Это на 10-15% повышает эффективность всей системы. Особенно если водяной тёплый пол устраивается на первом этаже. Лучшим материалом для этого слоя является экструдированный пенополистирол.

Трубы в подавляющем большинстве водяных тёплых полов используются диаметром 16 мм.

Второй слой стяжки закрывает всю систему и служит гигантским аккумулятором тепла.

Толщина пирога водяного тёплого пола, варьируется от 18 до 23 см. А масса 1 м²этой системы достигает четверти тонны! Такие жёсткие условия, существенно ограничивают распространение водяных тёплых полов.

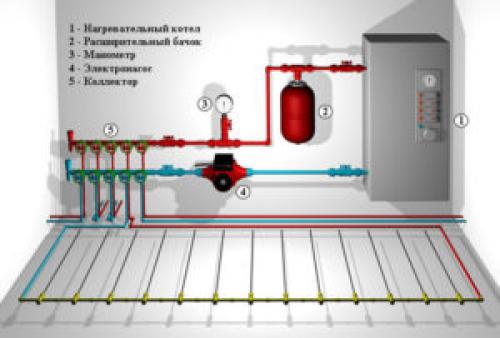

Контур подключают к насосу и котлу, через систему регулировки и контроля.

Где можно использовать

В виду достаточной толщины и массы всей системы, её использование ограничено частным домостроением. В квартирах водяной тёплый пол устанавливать крайне нерационально.

Главная причина – это сложности с подключением питания. К системе центрального отопления можно подключаться только после разрешения из контролирующих органов. И получить его практически невозможно. Даже если оно будет, то исчезнет основной лейтмотив – автономность. Нам известны варианты с установкой в квартире электрических и даже газовых котлов, но это единичные случаи, которые только подтверждают правило: водяной тёплый пол используют только в частных домах.

Преимущества и недостатки

Преимущества водяных тёплых полов во всей полноте раскрываются только при использовании дешёвых энергоносителей, как-то: газ, уголь, дрова. Нагрев теплоносителя электрическим котлом, приблизительно в 7 раз более затратный, чем при использовании газового оборудования.

Гигантская теплоёмкость системы водяного тёплого пола, ещё один плюс. Комната, в которой находится ≈ 100 кг/м²нагретого бетона, быстро остыть не может (в расчёт берётся только верхний слой стяжки).

Но и минусы тоже есть. Прежде всего, это чудовищная инерционность. Чтобы прогреть такой слой стяжки, необходимо время и энергия.

Инерционность подводит к тому, что регулировка температуры водяного тёплого пола, весьма условна. Контролирующая аппаратура снимает показатели температуры с теплоносителя, поверхности пола и воздуха (в некоторых терморегуляторах). Но вносимые через терморегулятор изменения, очень медленно проявляются.

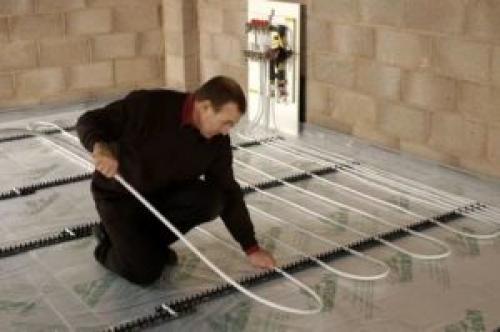

Монтаж водяного тёплого пола

Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание. Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?

Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.

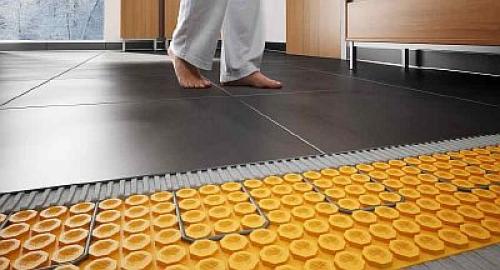

Конструкция теплого пола водяного. Как работает водяной теплый пол: принцип действия, устройство разных видов подключений

Сегодня нагревательные полы встречаются в помещениях довольно часто. Они могут выступать в качестве основного или дополнительного обогрева.

Однако, чтобы данная система функционировала эффективно, важно разбираться в принципе работы водяных тёплых полов, и правильно произвести их монтаж.

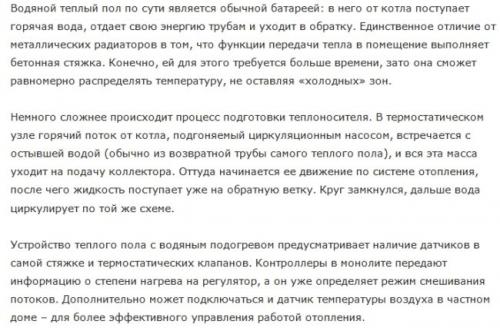

Как работает водяной тёплый пол, его устройство

Тёплый водяной пол — надёжная и экономичная система, создающая комфортные условия человеку. Благодаря особенностям конструкции, температура в нижней части помещения всегда будет на несколько градусов выше, чем в районе головы.

Сама система представляет собой устройство из труб, размещённых между черновым полом и финишным покрытием. Контур включает в себя подачу и обратку. Конструкция может, или быть уложена настильным методом.

Кроме того, сооружение обустраивается коллекторным узлом, который оснащён приборами для регулировки. Нагрев осуществляется за счёт горячего теплоносителя циркулирующего внутри контура, а движение самого теплоносителя обеспечивается за.

Для монтажа водяных греющих конструкций требуется получить разрешение, так как осуществляется врезка в общую отопительную систему. В основном, тёплые полы устанавливаются в частных домах, в квартирах они кладутся реже — есть риск подтопления соседей снизу. Помимо этого, в своём доме возможно подключение к автономному котлу.

«Пирог» водяного тёплого пола выглядит следующим образом:

• основание;
• гидроизоляция;
• теплоизоляционный слой;
• трубы;
• бетонная стяжка;
• финишное покрытие.

К сведению! Стандартный размер труб составляет 16 мм, при этом допустимая длина контура 80 см, при диаметре 20 — 120 см.

Средняя толщина «пирога» водяного пола колеблется от 18 до 23 см.

Водяной тёплый пол является низкотемпературным устройством, степень нагрева циркулирующей жидкости составляет от 35 до 45 градусов. Мощность его зависит от температуры теплоносителя. При нагревании воды до 45 градусов, мощность будет составлять 140 Вт. Поэтому, при отапливании дома только водяным теплым полом, площадь покрытия должна быть не менее 70%.

Помимо экономичности, водяной контур залитый бетонной стяжкой долго держит тепло. К минусам можно отнести продолжительное время, которое требуется на прогрев слоя бетона, и тяжесть конструкции. Её могут выдержать не все перекрытия.

Существует ряд схем подключения тёплого пола, принцип работы некоторых из них мы рассмотрим подробнее в данной статье.

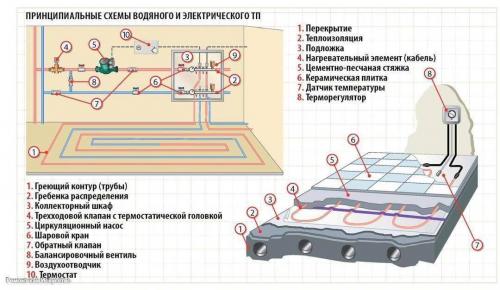

Программа для расчета водяного теплого пола.

Для людей, которые хотят сами спроектировать и смонтировать водяные полы, наш онлайн калькулятор для расчета водяного теплого пола будет просто незаменим!

Область применения нашего онлайн калькулятора:

• расчет сметы (будет просчитана и отображена средняя стоимость всех материалов)
• расчет материалов (калькулятор рассчитает длину трубы для водяного теплого пола, коллектор, количество утеплителя, фитингов и крепежных элементов)

Вы можете сделать расчет теплых водяных полов по площади, калькулятор все сам просчитает и выдаст список всех материалов и их количество.

Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

Рекомендуется соблюдать шаг укладки в диапазоне 150-300 мм, для труб диаметром 16, 18, 20 мм не превышать длину контура более чем на 100, 120, 125 м, соответственно.

В больших помещениях со значительной протяженностью контура, для того чтобы сохранить тепловой поток необходимой мощности, следует увеличить расстояние между трубами и выполнить укладку дополнительных контуров. При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

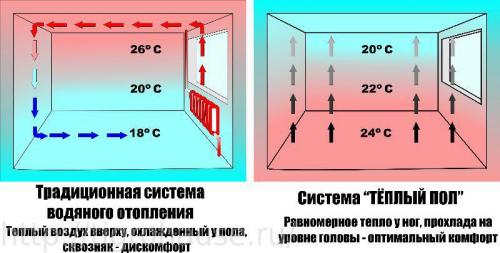

Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Полезные таблицы при расчете теплого пола:

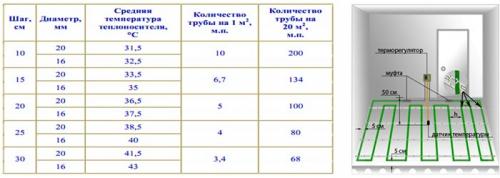

Таблица: Расход трубы при монтаже теплого пола

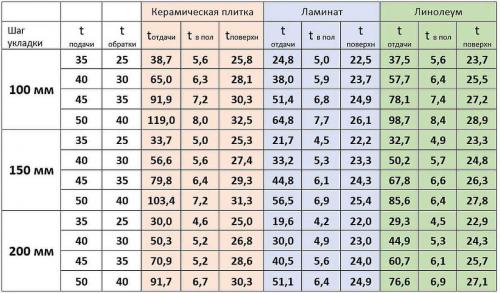

Таблица: Температура теплого пола под плитку, ламинат и линолеум

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!
