Межэтажное перекрытие по деревянным балкам. Типы межэтажных перекрытий

По назначению перекрытия делятся на:

межэтажные;
чердачные;
подвальные (цокольные).

Особенности их конструкции заключаются в допустимых нагрузках и устройстве паро- и теплоизоляции. Если чердак не предназначается для проживания или хранения массивных предметов, переменные нагрузки при расчёте прогиба можно уменьшить до 50–100 кг/м².

Теплоизоляция между двумя жилыми этажами может показаться излишней, но шумоизоляция для большинства желательный параметр, а достигается это, как правило, одними и теми же материалами. Следует принимать во внимание, что чердачные и подвальные перекрытия нуждаются в более толстом слое теплоизоляционного материала. Плёночный материал для пароизоляции в чердачном перекрытии должен быть расположен под слоем утеплителя, а в подвальном — над ним. Для профилактики возникновения сырости и поражения конструкций грибком, все помещения должны быть оборудованы вентиляцией.

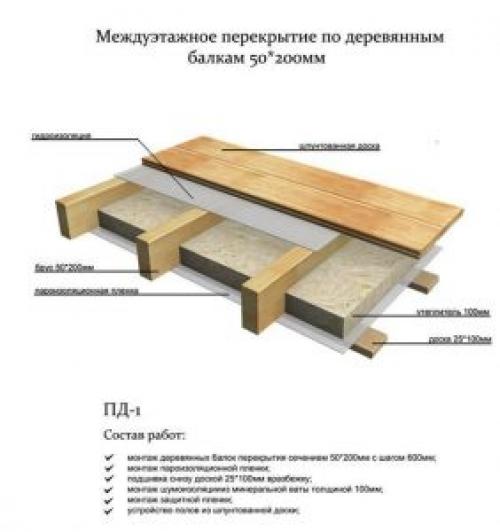

Варианты перекрытий: 1 — дощатый щит; 2 — пароизоляция; 3 — теплоизоляция; 4 — разреженный настил; 5 — доски; 6 — напольное покрытие

Конструкция перекрытий также может быть различной:

с открытыми и скрытыми балками;
с различными типами несущих балок;
с разными материалами заполнения и обшивки перекрытия.

Скрытые балки зашиты с обеих сторон и не видны. Открытые — выступают из потолка и служат элементами декора.

На рисунке ниже показано, какой может быть структура перекрытия мансардного этажа со щитовым накатом и с подшивкой из досок.

Источник: https://balki-v-interere.postroivsesam.info/stati/mezhetazhnoe-perekrytie-po-derevyannym-balkam-osobennosti-teploizolyacii

Межэтажное перекрытие в доме из газобетона. Перекрытия в домах из газобетона

железобетонные плиты;
газобетонные плиты;
деревянные или металлические балки.

Плитные перекрытия

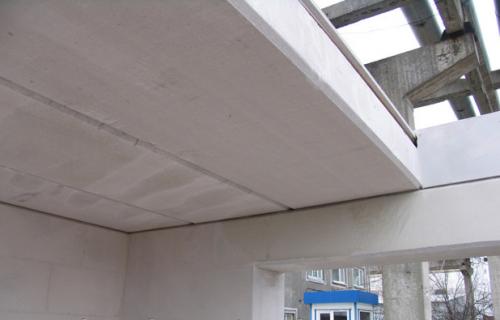

Схема устройства перекрытия из газобетонных плит

Газобетонные плиты для перекрытий могут быть разных размеров. Плитное перекрытие должно быть на 20 сантиметров длиннее пролета, чтобы с каждой стороны заходить на стену на 10 сантиметров.

Железобетонные плиты похожи на газобетонные, однако они значительно тяжелее, поэтому при их использовании необходимо точно высчитывать нагрузку.

К преимуществам плитных перекрытий можно отнести:

быстрый монтаж;
хорошая шумо- и теплоизоляция;
высокая несущая способность;
доступная стоимость.

Недостатком можно считать необходимость использования крана для установки плит и сравнительно большой вес.

Монолитные перекрытия

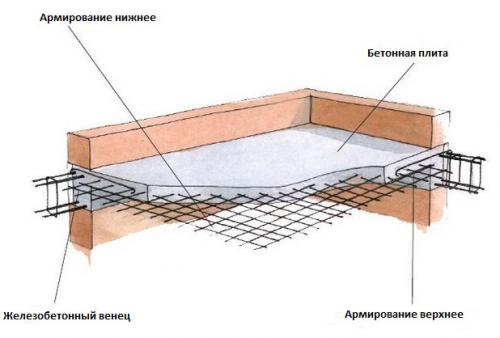

Устройство монолитного перекрытия

Перекрытия по балкам

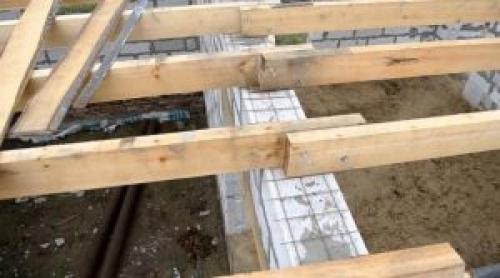

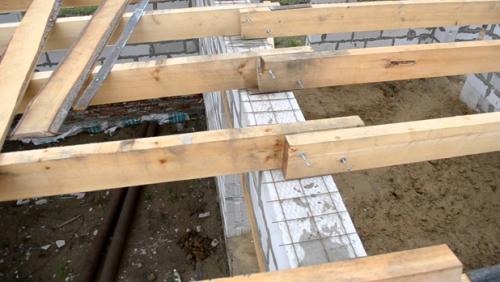

Пример деревянного перекрытия в доме из газоблоков

Изготовление армопояса

После этого производится заливка в блоки бетона. Поверхность для укладки перекрытия готова. Армопояс можно изготовить и без U-образных блоков, просто произведя заливку бетона в закрепленную поверх стен опалубку, но такой способ слишком трудоемок.

Устройство перекрытия цокольного этажа

Если перекрытие изготавливается над отапливаемым цокольным этажом, его конструкция ничем не отличается от устройства межэтажного перекрытия. Если же цокольный этаж холодный, типа подвального помещения, имеются некоторые особенности его обустройства.

Со стороны холодного подвала не рекомендуется устанавливать гипсокартон и ДСП ввиду их гигроскопичности. Рекомендуется подшивать потолок в цокольном этаже влагостойкими плитами OSB.

Монолитное перекрытие в доме из газобетона

К преимуществам монолитной конструкции можно отнести:

Монолитные конструкции в доме из газосиликатных блоков помимо плюсов имеют и ряд недостатков. К ним можно отнести:

Чердачное перекрытие в доме из газосиликатных блоков

Особенностью устройства чердачного деревянного перекрытия в газобетонных домах в отличие от межэтажного является отсутствие укладки пола по балкам в большинстве случаев. Кроме моментов, когда чердак будет применяться, как жилые комнаты.

Перекрытие первого и второго этажа в доме из газобетона

Обычно на втором этаже размещаются тяжелая мебель, спальни, часто двигаются люди. Поэтому нужно тщательно рассчитывать нагрузку на межэтажные монолитные деревянные перекрытия и балки в доме из газосиликатных блоков, смотрите на фото.

Выбираем лучшее перекрытие для газобетонного дома: советы эксперта

Какое перекрытие лучше для газобетонного дома? Или какое надежнее? Такими вопросами часто задаются люди, планирующие построить дом из газобетона. Однозначного ответа на них не существуют. Но можно выделить основополагающие моменты.

Устройство перекрытия с использованием деревянных балок

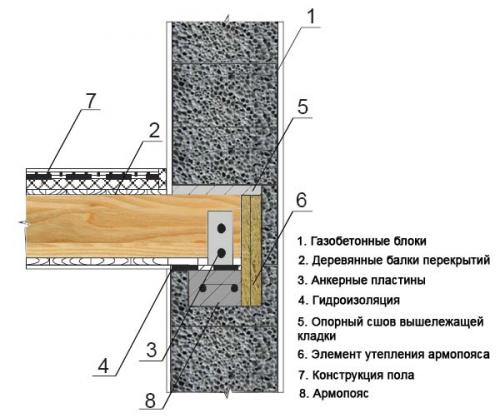

Опирание деревянных балок на газобетонные стены

Основным несущим элементом такой конструкции является деревянный брус, который передает полезную нагрузку и нагрузку конструкции перекрытия на стены. Существует три варианта устройства деревянных перекрытий в доме:

балочное;
ребристое;
балочно-ребристое.

75 на 100 мм при пролете 2 м;
75 на 150 мм при пролете 2,5 м;
75 на 200 мм – 3 м;
100 на 200 мм – 4-4,5 м;
125 на 200 мм – 5м м;
150 на 200 мм – 6 м.

Если шаг балок больше, значения следует увеличить.В общем случае пирог чердачного перекрытия выглядит следующим образом:

несущие балки;
лаги;
дощатый настил;
чистый пол.

битумную мастику;
рубероид;
толь (устаревший материал);
гидроизол;
линокром.

Балка не должна быть закреплена жестко. Иногда для этого на торце предусматривают скос под углом 70 градусов.

Для равномерного распределения нагрузки под места опирания балки устанавливают небольшие деревянные пластины. Они должны быть шире, чем несущий брус.

Источник: https://doma-na-veka.ru/stati/mezhetazhnye-perekrytiya-v-chastnom-dome-perekrytiya-iz-derevyannyh-balok

Как сделать деревянное перекрытие между этажами. Межэтажное

Перекрытие, которое расположено между отапливаемыми этажами находится в самых лучших условиях, поскольку не испытывают температурный напор между своими поверхностями, например, как цокольное и чердачное перекрытие. Это обуславливает тот факт, что теплозащита таких конструкций должна иметь меньший слой утеплителя.

Тем не менее вообще отказаться от него не получится , поскольку для таких устройств имеются повышенные требования к звукозащитным характеристикам. По воздушному шуму такие перекрытия должны обеспечить 52 дБ, а по ударному — 60 Дб. Такой уровень защиты может гарантировать акустическая минеральная вата слоем не менее 100 мм.

Основные стадии монтажа перекрытий между этажами:

В процессе постройки стен вверху создают специализированные проемы для балок. Перед производством монтажно-сборочных работ эти проемы тщательно чистят от различных загрязнений и покрывают поверхность гидроизоляцией. Для пеноблоков подойдет рубероид, а для кирпичных стен гнезда обрабатывают битумной мастикой.
Аналогичной мастикой обмазывают торцы балок и после чего их выставляют в проемы или на армопояс.
Для деревянных стен они врубаются в венец сверху методом «ласточкин хвост».
Крепление балок выполняются железными скобами.
Брус в гнезде должен иметь просвет к стене не меньше 3 см, его заполняют паклей или кусочками минваты.
Устанавливают нижний настил из досок 15-20 мм или плит на предварительно установленные черепные бруски 5х5 см.
На смонтированный настил сверху раскладывают парозащитную мембрану, чтобы влажные пары с нижнего этажа не повредили теплоизоляционный и акустический материал, швы выполняют с нахлестом не менее 100 мм, который уплотняют специальным скотчем.
Устанавливают минеральные плиты, очень плотно друг к другу, но без замятия материала.

Источник: https://doma-na-veka.ru/novosti/derevyannoe-perekrytie-chastnogo-doma-stoit-li-pokupat-nedvizhimost-s-takimi-perekrytiyami

Перекрытие по деревянным балкам расчет. Расчет балок перекрытия

Самостоятельный расчет деревянной балки перекрытия – это долгое и нудное занятие, которое обязывает вас знать основы инженерных дисциплин и сопромата. Без определенных навыков и знаний, вручную подобрать материал, рассчитать необходимое сечение или шаг балки – не просто тяжело, а порой и невозможно. Тем не менее, мы попытаемся вам рассказать об основных характеристиках, которые нужны для вычислений и по какому алгоритму работает наш калькулятор.

Виды балок

В настоящее время, деревянные балки, используемые для изготовления перекрытий, можно разделить на два принципиально разных вида:

цельные;
клееные.

Исходя из названия становится понятно, что в первом случае, это будет цельный кусок древесины определенного типа сечения (чаще всего это брус на 2 или 4 канта), во втором случае, это клееная балка из досок или шпона LVL.

Несмотря на низкую стоимость, по ряду объективных причин, деревянные балки из цельной древесины в последнее время используются все реже . Качественные показатели этого материала значительно уступают клееному дереву: низкий модуль упругости способствует появлению больших прогибов в середине пролета (особенно это становится заметно при расстоянии между несущими стенами более 4 метров), при высыхании на балках появляются продольные трещины, которые приводят к уменьшению момента инерции прогиба, отсутствие пропитки подвергает древесину воздействиям вредителей и гниения.

Благодаря современным технологиям, клееные балки не имеют подобных недостатков . Их структура однородна и волокна ориентированы по всем направлениям – повышается общая прочность и модуль упругости материала, он получает защиту от растрескивания, а специальная пропитка обеспечивает повышенный уровень пожаробезопасности и устойчивости к влаге. Эти балки разрешено использовать при проемах в 6-9 м и можно рассматривать, как полноценный аналог железному перекрытию.

Подбор сечения балки

Для того чтобы подобрать сечение балки самостоятельно вручную, нужно иметь огромный багаж знаний в сфере сопромата, ведь вам потребуется применять на практике большое количество формул и коэффициентов, поэтому для начинающего мастера это достаточно сложная и не совсем нерациональная задача. Наш калькулятор должен помочь произвести приблизительный расчет деревянного перекрытия и сэкономить значительное количество времени. Однако пользователь должен понимать, что ни одна программа не заменит настоящего специалиста, так как принцип работы сервиса построен на обработке стандартных табличных величин и не может учитывать конкретных ситуаций.

Расчет балок перекрытия из дерева намного проще выполнить с помощью нашего калькулятора. Вам не нужно держать в голове много формул и переживать за неприведенную ошибку!

Перекрытие по деревянным балкам чертеж. Виды деревянных балок перекрытий

Деревянные балки перекрытия классифицируют по типу сечения, материалу и размерам.

Длина балок перекрытия зависит от расстояния между стенами. К этой величине нужно прибавить запас для опирания на стену — обычно добавляют 200—250 мм с каждой стороны.

По сечению деревянные балки делят на следующие типы:

квадратные;
прямоугольные;
двутавровые;
круглые или овальные.

Квадратное сечение балки считается самым невыгодным, поскольку оно меньше всех подогнано под эпюру усилий в элементе.

Для справки! Эпюры усилий - графическое отображение изменение внутренних усилий по всей длине бруса. Применяются при расчетах допустимых нагрузок.

Наиболее оптимальным вариантом при выборе деревянных перекрытий являются балки с прямоугольным сечением, при этом их короткую сторону располагают горизонтально, а длинную – вертикально, поскольку на прочность лучше влияет увеличение высоты, чем ширины.

Балки перекрытия прямоугольного сечения Источник rubankom.com

Двутавровое сечение балки перекрытия представляет собой уширенные элементы в нижней и верхней частях, а в середине уменьшенное до максимально возможных размеров. Этот вариант сечения существенно сокращает расход древесины и позволяет рационально ее использовать.

Двутавровые деревянные балки купить будет не так просто, поскольку они отличаются сложной технологией изготовления. По этой же причине их в строительстве можно встретить редко.

Двутавровые балки перекрытия Источник cekapuw.haberu.ru.net

Деревянные балки круглого или овального сечения используются, как правило, для устройства чердачных перекрытий. В зависимости от диаметра, круглые балки имеют высокую устойчивость на изгиб. Кроме того, обязательно надо учитывать, что балки перекрытия деревянные, размеры имеют достаточно ограниченные. Их максимальная длина составляет 7,5 п. м.

По материалу деревянные балки перекрытия классифицируют на следующие виды:

из цельного бруса или доски;
из клееного бруса.

Деревянное перекрытие между первым и вторым этажом. Монтаж несущих балок

Прежде чем делать межэтажное или чердачное перекрытие, необходимо грамотно подготовить материал к монтажу. Дерево – материал живой, и это нужно учитывать. Чтобы оно не гнило, всасывая влагу из опорной поверхности стен, концы балок и места их пересечения с перегородками обмазывают битумом и оборачивают гидроизоляционным материалом (рубероидом, листовой резиной). Торцы при этом оставляют не обработанными и не закрытыми, чтобы не препятствовать испарению влаги.

Совет! Для усиления циркуляции влаги торцы можно срезать под углом около 70 градусов, увеличив площадь испарения.

Гидроизоляция балок в опорных точках Источник i.ytimg.com

Но прежде брус обрезают по длине, которая должна быть больше длины пролёта на величину опорной части с обеих сторон. Как правило, она составляет не менее 10-15 см, но зависит от толщины стен и не может превышать 2/3 от этого параметра.

Деревянное перекрытие между этажами монтируется по одной схеме, но есть нюансы, связанные с материалом несущих стен.

На деревянные стены

Крепить балки можно традиционным способом, укладывая их в пазы, вырезанные в тех венцах, уровень которых соответствует потолку нижележащего этажа. Или использовать для их фиксации стальные перфорированные накладки, позволяющие осуществлять надёжное крепление встык без устройства пазов.

При этом выполняются следующие условия:

Сложив стены до нужного уровня, верхний венец размечают в соответствии с шагом лаг и электрической или бензопилой вырезают в отмеченных местах пазы под их укладку. При этом крайние балки должны располагаться с отступом от стен не менее 5 см, который впоследствии будет заполнен утеплителем для отсечения холодного воздуха снаружи.

Как правильно сделать перекрытие между этажами. Разновидности конструкций и материалы деревянного перекрытия

Главным элементом перекрытия между этажами являются несущие балки. От того, насколько правильно подобраны материалы для изготовления деревянного «пирога» между этажами, зависит прочность перекрытия и безопасность самих хозяев. Толщина пирога всегда ограничена, поэтому приходится либо увеличивать количество несущих элементов, либо менять материал.

Традиционно в качестве несущих элементов используют следующие материалы:

Клееный брус;
Опиленное бревно;
Пакет из шлифованных и сбитых досок.

Понятно, что наилучший вариант будет самым дорогим. Использование для перекрытия между этажами клееного бруса позволяет сделать деревянный каркас максимально жестким, поэтому к брусовой затяжке прибегают либо по желанию хозяев, либо при очень больших размерах помещений верхнего этажа. Чаще всего клееный брус укладывают в деревянное перекрытие при расстоянии между стенами от 4 м. Получается дорого, но надежно.

Более экономный способ – использовать хвойные пиломатериалы, обычно сосновое окоренное бревно обрезают дисковыми фрезами в двухкантный или трехкантный брус. Такая балка получается прочнее и дешевле обычного деревянного бруса прямоугольного сечения.

Самый бюджетный вариант – пакетная балка. Ее сбивают из калиброванной и шлифованной доски сороковки, две или три на одну балку. Перед сборкой деревянную поверхность обрабатывают пропиткой, сушат и закрашивают олифой. Перекрытие из пакетного бруса считается наиболее гибким и одновременно самым надежным.

Даже если возникнет перегрузка, деревянные элементы прогнутся, но излома и обрушения между этажами не будет. Собрать такое деревянное перекрытие между этажами своими руками намного проще и дешевле, так как нет необходимости закупать строевой или клееный брус.

Чтобы снизить трудоемкость работ и размеры затрат, учитывая проект дома и ширину стен, изготавливают несколько вариантов конструкций, в зависимости от того, как планируется настилать пол второго этажа по деревянным балкам:

Легкие перекрытия. Для каркасных домов шаг между несущими элементами может быть уменьшен до 30 см, а лаги под деревянный пол не настилаются. Сама конструкция собирается без утеплителя и пленочной изоляции;
Средние перекрытия на этажах. В конструкции используют лаги и звукоизоляцию, пароизолирующую пленку и утеплитель не применяют;
Теплые средние деревянные перекрытия. Между этажами укладывают полноценный пакет с утеплением и пленочной гидро- и пароизоляцией.

Легкие перекрытия на этажах используют для неотапливаемых зданий, средние системы применяют для построек с мощным наружным утеплением стен. Теплые деревянные конструкции применяют в том случае, если верхний этаж граничит с чердаком или мансардой.

Из практики известно, что для деревянных конструкций наилучшую звукоизоляцию между этажами обеспечивают листовые и волоконные материалы. Можно использовать минеральную вату или насыпной керамзитовый гранулят. Но оба материала обладают высокой впитывающей способностью, поэтому приходится укладывать пароизоляционную пленку. Пенополистирол не боится влаги, но звукоизоляция на этаже примерно в 3-4 раза хуже минеральной. Поэтому ЭППС или пенопласт используют там, где звукоизоляция деревянного перекрытия между этажами не имеет особого значения. Например, между цокольным и первым этажами.

Источник: https://doma-na-veka.ru/stati/vozvedenie-derevyannyh-perekrytiy-mezhdu-etazhami-balochnye-perekrytiya-mezhdu-etazhami

Узел перекрытия по деревянным балкам. Полы и перекрытия. Схемы основных узлов

На схемах отображено взаимное расположение элементов конструкции в наиболее распространенных разновидностях систем тепло- и звукоизоляции полов. На стадии рабочего проектирования осуществляется привязка типовых решений к конкретному объекту строительства с учетом его индивидуальных особенностей, таких как: объемно-планировочное решение здания, материалы несущих конструкций, форма оконных и дверных проемов, наличие всевозможных дополнительных сооружений и т.д.

Система пола по перекрытию из ж/б плит (с использованием лаг). Чердачное перекрытие. Перекрытие 1-го этажа.
	1. Основание под напольное покрытие 2. Лаги 3. Теплозвукоизоляция 4. Пароизоляция* 5. Ж/б плита 6. Звукоизоляционная прокладка * - положение пароизоляции определяется в соответствии с теплотехническим расчётом и расчётом паропроницаемости
Система пола по перекрытию из ж/б плит (с использованием лаг). Междуэтажное перекрытие.
	1. Основание под напольное покрытие 2. Лаги 3. Звукоизоляция 4. Ж/б плита 5. Звукоизоляционная прокладка
Система пола по перекрытию из ж/б плит (без лаг). Чердачное перекрытие. Перекрытие над холодными помещениями.
	1. Основание под напольное покрытие 2. Теплозвукоизоляция 3. Пароизоляция* 4. Ж/б плита * - положение пароизоляции определяется в соответствии с теплотехническим расчётом и расчётом паропроницаемости
Система пола по перекрытию из ж/б плит (без лаг)
Система пола по перекрытию из деревянных балок. Чердачное перекрытие. Перекрытие над холодными помещениями.
	1. Основание под напольное покрытие 2. Балка 3. Теплозвукоизоляция 4. Пароизоляция* 5. Подшивной потолок 6. Звукоизоляционная прокладка * - положение пароизоляции определяется в соответствии с теплотехническим расчётом и расчётом паропроницаемости
Система пола по перекрытию из деревянных балок. Междуэтажное перекрытие.
	1. Основание под напольное покрытие 2. Балка 3. Теплозвукоизоляция 4. Подшивной потолок 5. Звукоизоляционная прокладка
Система пола по перекрытию из ж/б балок (с использованием лаг). Чердачное перекрытие. Перекрытие над холодными помещениями.
	1. Основание под напольное покрытие 2. Лаги 3. Балка 4. Теплозвукоизоляция 5. Пароизоляция* 6. Настил 7. Подшивной потолок 8. Звукоизоляционная прокладка * - положение пароизоляции определяется в соответствии с теплотехническим расчётом и расчётом паропроницаемости
Система пола по перекрытию из ж/б балок (с использованием лаг). Междуэтажное перекрытие.
	1. Основание под напольное покрытие 2. Лаги 3. Балка 4. Теплозвукоизоляция 5. Настил 6. Подшивной потолок 7. Звукоизоляционная прокладка
Система пола по перекрытию из ж/б балок (без лаг). Чердачное перекрытие. Перекрытие над холодными помещениями.
	1. Основание под напольное покрытие 2. Балка 3. Теплозвукоизоляция 4. Пароизоляция* 5. Настил 6. Подшивной потолок 7. Звукоизолиционная прокладка * - положение пароизоляции определяется в соответствии с теплотехническим расчётом и расчётом паропроницаемости
Система пола по перекрытию из ж/б балок (без лаг). Междуэтажное перекрытие.
	1. Основание под напольное покрытие 2. Балка 3. Теплозвукоизоляция 4. Настил 5. Подшивной потолок 6. Звукоизоляционная прокладка
Система пола по перекрытию из металлических балок (с использованием лаг). Чердачное перекрытие. Перекрытие над холодными помещениями.
	1.Основание под напольное покрытие 2. Лаги 3. Балка 4. Теплозвукоизоляция 5. Пароизоляция* 6. Настил 7. Подшивной потолок 8. Звукоизоляционная прокладка * - положение пароизоляции определяется в соответствии с теплотехническим расчётом и расчётом паропроницаемости
Система пола по перекрытию из металлических балок (с использованием лаг). Междуэтажное перекрытие.
	1. Основание под напольное покрытие 2. Лаги 3. Балка 4. Теплозвукоизоляция 5. Настил 6. Подшивной потолок 7. Звукоизоляционная прокладка
Система пола по перекрытию из металлических балок (без лаг). Чердачное перекрытие. Перекрытие над холодными помещениями.
	1. Основание под напольное покрытие 2. Балка 3. Теплозвукоизоляция 4. Пароизоляция* 5. Настил 6. Подшивной потолок 7. Звукоизоляционная прокладка * - положение пароизоляции определяется в соответствии с теплотехническим расчётом и расчётом паропроницаемости
Система пола по перекрытию из металлических балок (без лаг). Междуэтажное перекрытие.
	1. Основание под напольное покрытие 2. Балка 3. Теплозвукоизоляция 4. Настил 5. Подшивной потолок 6. Звукоизоляционная прокладка
Система пола по подготовленному грунтовому основанию. Жесткий подстилающий слой.
Система пола по подготовленному грунтовому основанию. Нежесткий подстилающий слой.
Система пола по перекрытию из ж/б плит (без лаг). Сопряжения стены и перекрытия.
	1. Основание под напольное покрытие 2. Теплозвукоизоляция 3. Пароизоляция 4. Ж/б плита 5. Звукоизоляционная прокладка 6. Плинтус 7. Стена
Система пола по перекрытию из ж/б плит (без лаг). Перекрытие над холодными помещениями.
