Межэтажные перекрытия в частном доме. Перекрытия из деревянных балок
В частном домостроении наиболее популярны деревянные балочные перекрытия, применяемые обычно в деревянных и каркасных домах.
Для деревянных балок есть ограничение по ширине пролета (комнаты). Их можно использовать для:
междуэтажных перекрытий – при ширине пролета 5 метров;
для чердачных перекрытий (при неэксплуатируемом чердачном помещении) при ширине пролета до 6 метров. Металлические балки можно использовать при любой ширине пролетов.
Деревянное перекрытие выполняется из деревянных балок хвойных и лиственных пород. На верхней стороне балок выполнен настил, одновременно являющийся полом. Конструкция балочного перекрытия состоит из самих балок, наката, пола и утеплителя.
При прямоугольном плане дома целесообразно перекрывать пролет по направлению вдоль короткой стены.
Схема укладки плит перекрытий вдоль короткой стены
Чтобы балки под весом перекрытия не прогибались, их необходимо класть на определенном расстоянии (см. таблицу). Сечение балки определяют исходя из приходящейся на нее нагрузки.
Например: Вам требуется соорудить перекрытие размером 3,0*4,0 м. Деревянные балки (сечением 6х20) укладываем по стене равной 3,0 метра. Если перекрытие междуэтажное – балки укладывают на расстоянии 1,25 м друг от друга, если чердачное – 1,85 м. То есть, чем больше ширина пролета будущего перекрытия, тем рассотояние между балками будет меньше, так как на большую площадь перекрытия, приходится больше нагрузок.
На расстояние между балками влияет и толщина досок пола. Если они толщиной 28 и менее мм, расстояние между балками не должно превышать 50 см.
Преимущества деревянного перекрытия:
Основное преимущество это то что деревянное перекрытие быстро и просто монтируется в любом (даже сложном) месте, без использования каких-то специальных средств, то есть можно обойтись без крана и другой техники. Деревянное перекрытие получается лёгкое и сравнительно недорогое.
Недостатки деревянного перекрытия:
Основным недостатком перекрытий из дерева является повышенную огнеопасность, иногда возможность загнивания и заражение жуком-короедом.
Деревянные перекрытия в частном доме. Выбор звукоизолятора
В частном секторе редко возникает необходимость в защите внутреннего пространства здания от звуков, источниками которых являются транспорт и промышленные предприятия. Однако здесь сохраняются шумы от природных осадков. Особенно это актуально для изоляции потолка в доме с деревянными перекрытиями, крыша которого покрыта металлическими кровельными изделиями.
Сам по себе дощатый настил даже с декоративной отделкой не отличается хорошими акустическими свойствами. Это обосновано свойственной для древесины проводимостью звуковых волн. Чтобы улучшить ситуацию, кроме утепления выполняется шумоизоляция межэтажного перекрытия по деревянным балкам.
Для решения задачи рассматриваются материалы с коэффициентом звукопоглощения свыше 0,4. К таковым относятся три группы:
- Твердые. Главным представителем является минеральная вата с содержанием вермикулита, пемзы или перлита. Акустический показатель – в районе 0,5. Средняя плотность полотен – 350 кг/куб.м.
- Полужесткие. Сюда относят некоторые виды минеральной ваты, плиты со вспененной структурой. Звукопоглощение находится в диапазоне 0,5-0,75 единиц.
- Мягкие. Это серия волокнистых материалов с минеральной или синтетической природой, из шерсти (стекло, войлок, минвата). Здесь коэффициент достигает 0,95 единиц, масса кубометра – до 70 кг.
Звукоизоляция межэтажного перекрытия по деревянным балкам выполняется различными способами. Плиты укладываются в пазы с фиксацией между обшивочными пластами. Войлок располагают в местах стыка элементов конструкции (на лаги, по периметру). Тонкие полотна из пробки вспененного полиэтилена, пенополиуретана, резины укладываются между черновым полом и чистовой отделкой.
Также на обстановку с акустикой оказывают положительное влияние керамзит и материалы, которые входят в состав черного основания перекрытия. Это могут быть плиты из древесной стружки. Монтаж выполняется по «плавающей» методике без жесткой фиксации полотен к деревянным балкам.
Звуковые волны по элементам перекрытия передаются стенам, которые также могут из распространять. Чтобы это частично или полностью исключить, нужно изолировать соединение балки и несущей конструкции. Для этого дополнительно применяется рубероид. Материал выступает в роли гидробарьера. Полотно укладывают на стену, им обматывают торцевую часть бруса. Между базовыми элементами устанавливается деревянный вкладыш.
Еще одно решение – увеличение толщины перекрытия. Как правило, расчет выполняется исходя из высоты балки. Создать отделочный слой с идентичным показателем можно за счет каркасной конструкции, устройства пола на лагах поверх балочной обрешетки, применения теплоизолятора насыпного типа.
В видео специалист подробно рассказывает и демонстрирует, какие существуют способы звукоизоляции межэтажных перекрытий на деревянных балках:
Деревянные перекрытия с утеплением в домах из разных материалов
Коротко о главном
Для утепления и звукоизоляции перекрытия по балкам можно использовать плитные, рулонные и гранулированные материалы.
Самым распространенным вариантом считается минеральная вата в различном исполнении.
Из чего дешевле сделать перекрытие между этажами. Сборные перекрытия из стандартных плит для газобетонного строения
Используя стандартные плиты перекрытия для дома из газобетона, несложно за ограниченное время соорудить разделяющую конструкцию над цокольной частью здания, а также между этажами. Количество железобетонных панелей определяются габаритными размерами строения. Важно правильно подобрать плиты с учетом величины пролета. При этом величина опорной поверхности на газобетонную стену должна составлять не менее 15 см согласно требованиям строительных норм и правил.
Перекрытия из ЖБИ плит -один из наиболее экономичных вариантов
Для формирования перекрытия используются панели различной конструкции и размеров:
- гладкие, длина которых составляет 6 м. Толщина гладких плит в зависимости от исполнения достигает 20 см;
ребристые, с длиной, увеличенной до 9 м. Высота ребристой панели для газобетонного дома не превышает 30 см.
ребристые, с длиной, увеличенной до 9 м. Высота ребристой панели для газобетонного дома не превышает 30 см.
Укладка осуществляется на спланированную поверхность газобетонных стен. На торцевую плоскость ложится тонким слоем цементная смесь.
Достоинства сборного варианта:
- ускоренные темпы монтажных работ;
- увеличенная надежность конструкции;
- продолжительный срок эксплуатации;
- повышенная нагрузочная способность;
- высокие шумоизоляционные показатели;
- теплоизоляционные характеристики;
- приемлемый уровень затрат.
Минусы конструкции:
- невозможность выполнения работ без грузоподъемного оборудования;
- необходимость подбора панелей в соответствии с габаритами строения;
- дополнительные затраты на транспортировку тяжелых изделий.
Для повышения теплоизоляционных и шумозащитных характеристик внутренние полости в плитах заполняют минеральной ватой.
Межэтажные перекрытия в деревянном доме. Деревянное межэтажное перекрытие первого этажа
Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:
Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом.
Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом.
Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом
Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ.
Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками
Схема деревянного перекрытия с разделенными балками.
Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.
К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре
Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева
Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.
Сколько стоит сделать перекрытие между этажами. Правила и требования к правильной установке
При возведении малоэтажного здания любой человек сталкивается с тем, что необходимо устанавливать перекрытия. Балочное перекрытие состоит из специальных элементов – ригелей, которые располагаются между пролетами.
Часто их изготавливают из древесины (в т.ч. клееного бруса ) или металла , но материал не имеет значения, когда речь идет о требованиях к процессу. Несколько основных моментов :
- балки должны быть прочно и надежно установлены;
- система перекрытия должна обеспечивать хорошие изолирующие параметры;
- ниши для вкладки изделий делают только на длинных стенах;
- в небольших пролетах балки устанавливают шагом не менее 1 метра;
- в больших пролетах это расстояние должно быть не менее 50 см;
- концы ригелей должны быть обязательно изолированы материалом, который защитит от влаги и воздействия других факторов.
Если балки будут установлены ненадежно, при проверке системы она будет шататься, то в будущем потолок нижнего этажа может просесть. Это произойдет из-за чрезмерной нагрузки на пол второго этажа, а так как перекрытие из балок не было нормально укреплено, то провисание неизбежно.
При установке все щели и стыки должны быть хорошо закрыты или заделаны . Соблюдение изолирующих параметров позволит исключить проникновение шума и тепла в соседние помещения.
Ниши нужно делать на более длинных стенах, так как лаги пола должны быть соразмерны меньшему габариту стены. Немаловажно соблюдать частоту крепления балок – если она будет слишком редкой, то может проявится проседание. Пол защищают от возможной влажности рулонной резиной или полиэтиленом.
При раскладке балок также есть некоторые требования. Например, их длина должна быть подобрана в зависимости от перекрываемого пролета. Сами балки укладывают по наименьшему пролету, если помещение прямоугольное.
Если же помещение квадратное, то направление кладки не имеет значения. При раскладке расстояние между ригелями должно иметь одинаковое значение .
Межэтажное перекрытие в доме из газобетона. Виды перекрытий для дома из газоблоков
Существуют разные конструкции перекрытий для дома из газобетонных блоков, которые отличаются друг от друга степенью прочности и жесткости, а также весом и сложностью изготовления. Для того, чтобы уверенно определять, какие перекрытия лучше для дома из газобетона, надо иметь достаточно точное представление о его конфигурации и условиях эксплуатации. однако, потребуется знание вариантов конструкции перекрытий, которые могут быть использованы в процессе постройки.
Перекрытия в доме из газобетона могут быть выполнены в разных конструкционных видах, с использованием соответствующих материалов. Особо распространены следующие варианты:
- деревянные балки с настилом из досок;
- монолитные и сборно-монолитные перекрытия;
- готовые железобетонные плиты-пустотки;
- газобетонные плиты.
Все эти конструкции отличаются по способу сборки и используемому материалу, что придает им собственные эксплуатационные качества. Рассмотрим их внимательнее:
Деревянные перекрытия
Деревянные горизонтальные плоскости в частном доме из газоблоков — это недорогой и удобный способ изготовления перекрытий. Они обладают важными преимуществами:
- малый вес;
- простота монтажа;
- высокая скорость сборки (нет нужды выжидать, когда материал наберет конструкционную прочность);
- возможность точечного ремонта (прогнившую или потрескавшуюся балку можно заменить, не меняя всю конструкцию).
Еще одним достоинством деревянных перекрытий является низкая стоимость, что часто становится основным определяющим фактором. Однако, у подобных конструкций есть и недостатки:
- древесина нестабильна, склонна к короблению или гниению;
- материал горюч, что требует дополнительной обработки и принятия мер предосторожности;
- существует ограничение по длине пролетов (не более 6 м), чтобы избежать чрезмерного прогиба под нагрузкой;
- в регионах с возможными сейсмическими проявлениями интенсивностью свыше 8 баллов, деревянные перекрытия допустимы только в домах не более 2 этажей.

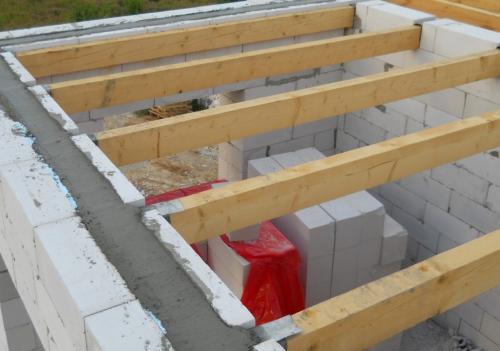

Конструкция деревянного перекрытия достаточно проста. На определенном уровне высоты на газобетонные блоки устанавливается армпояс, поверх которого укладывают слой гидроизоляционной отсечки (как правило, двойной слой рубероида). На него устанавливаются деревянные балки толщиной от 50 до 200 мм и высотой от 200 до 400 мм. Сечение выбирается исходя из величины предполагаемых нагрузок, а также из условий эксплуатации. Шаг установки балок — 300-600 мм. Глубина опирания (погружения балок в стену) составляет 120-150 мм. Как правило, концы балок оборачивают дополнительным изолирующим слоем из рубероида и крепят к армпоясу с помощью металлических уголков с защитным покрытием (оцинковка).
Эти балки представляют собой опорную систему. Снизу к ней прикрепляют слой паро-гидроизоляционной мембраны, после чего подшивают черновой потолок из ОСБ или досок. Затем сверху укладывают слой звуко-теплоизоляции (как правило, минвата), укрепляют еще один слой паро-гидроизоляционной мембраны и укладывают дощатый настил, образующий черновой пол верхнего этажа. После этого остается только чистовая отделка (монтаж потолочного и напольного покрытий).
Монолитное и сборно-монолитное перекрытие

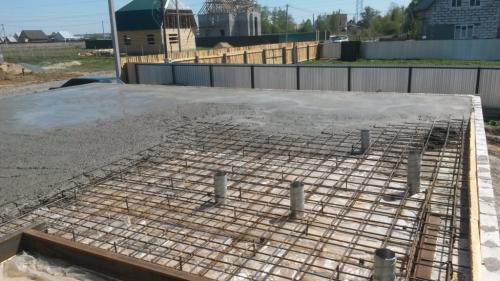

Монолитное перекрытие — это железобетонная плита, которую заливают прямо на площадке. Для этого в плоскости нижней поверхности будущего перекрытия устанавливают настил из досок или листовых материалов. Он будет играть роль опалубки, и впоследствии демонтирован за ненадобностью.
Поверх настила укладывают слой гидроизоляции (как правило, обычный полиэтилен). На него устанавливают арматурный каркас из металлических рифленых прутков (диаметром 8-10 мм), связанный отожженной стальной проволокой толщиной 1-1,2 мм. Затем производится заливка бетона и выдержка до момента набора конструкционной прочности.
Монолитное перекрытие в доме из газобетона может иметь достаточно большой размер, что выгодно отличает его от деревянных конструкций. Однако, придется обеспечить прочность и неподвижность настила (днища опалубки), что потребует большого расхода материалов и трудозатрат. Опорная система должна представлять собой сплошную ровную плоскость, способную выдержать вес бетонной отливки вместе с арматурным каркасом, а это весьма серьезная нагрузка. Придется использовать сложную систему подпорок, образующих точечные опоры по всей площади перекрытия.
Кроме того, вес монолитной бетонной плиты достаточно велик, появится значительная нагрузка на стены и фундамент. Как правило, подобный тип перекрытия используют для нижнего этажа (между цоколем и первым этажом). На верхних ярусах принято использовать более легкие конструкции.

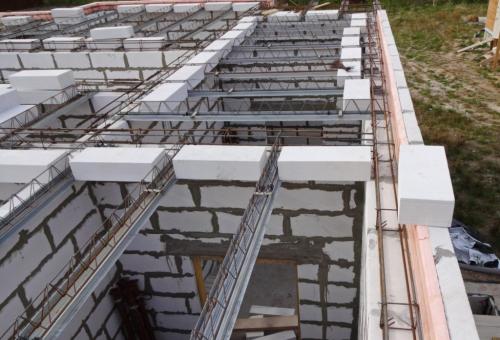

Сборно-монолитное перекрытие практически ничего общего с монолитным типом не имеет.

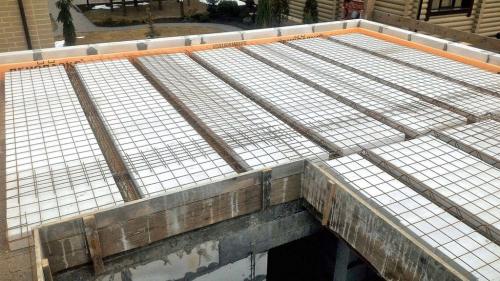

Это конструкция, состоящая из поперечных балок, установленных с определенным интервалом. Между балками устанавливаются специальные вкладыши из газобетона. Их форма позволяет плотно и надежно закрепить блоки на месте. Верхняя часть балок имеет арматурный каркаса, образующий род фермы. После укладки всех блоков, зазоры между ними, приходящиеся как раз на места размещения арматуры, заливают бетоном.
Перекрытия в многоквартирном доме. Устройство современных монолитных междуэтажных перекрытий жилых домов

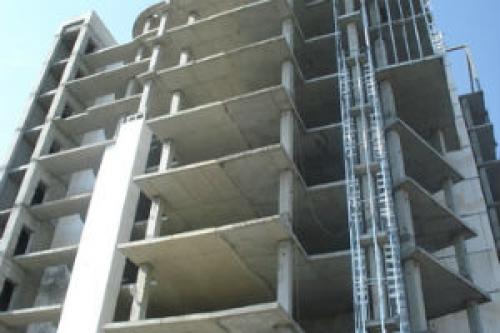

Классическое монолитное междуэтажное перекрытие для жилого дома представляет собой цельную, гладкую плиту без устройства пустот для облегчения (как в случае сборно-ж/б), толщина которого колеблется по строительной нормативной документации в пределах 5-20 см.
При этом опалубки, на которые заливают бетон, представляют собой гладкие щиты из ламинированного материала или стеклопластика, которые выставляются по специальной обрешетке с упором в стояки-держатели.
Когда речь идет про устройство монолитного перекрытия, то тут его можно разделить на балочное и безбалочное. Балка является ребром жесткости плиты и располагается посередине его, с расчетом на уменьшение момента изгиба.
Междуэтажные перекрытия жилых домов, как правило, являются безбалочными, но если пролет довольно широкий, то может быть выполнена балка для подстраховки.
Существует много вариантов, по которым выполняется армирование монолитной плиты перекрытия, при этом хорошо использовать арматуру класса А3 (горячекатаную стальную). Диаметр арматурных штырей подбирают в зависимости от предполагаемых нагрузок на плиту, он колеблется в пределах 8-14 мм.
Армирование представляет собой перевязку арматурных стержней в сплошную сетку с размерами ячейки 150х150 мм или 200х200 мм, при этом укладывается она в два слоя. Первый – в нижней части будущей плиты, на расстоянии пару см от опалубки, второй ряд арматурной сети – в верху так, чтобы он был покрыт пару см слоем бетона и толщина вписалась в общую проектную.

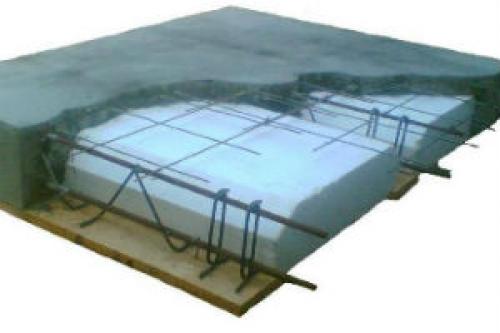

Современная монолитная плита перекрытия с устройством утепления может быть произведена уже со слоем тепло/звукоизоляции.
Такие плитные утеплительные материалы как пенополистирол и минеральная вата, пронзают металлическими скобами, к верху укладывают их на выставленные щиты.
Сверху устанавливают арматурный каркас, затем происходит заливка монолитного перекрытия, после демонтажа опалубки перекрытие выходит уже утепленным.
Итог – экономия времени и денег на дополнительные работы по утеплению и клеящие материалы. Однако, при этом важный нюанс – пенопласт нельзя использовать внутри дома (для таких целей есть другие, ему подобные материалы). Кроме того стоит учесть, что отделка плиты данного устройства происходит особыми способами, отличными от тех, которые указанные на типичных технологических картах.
Современное монолитное перекрытие дома с несъемной опалубкой , другими словами — устройство бетонного перекрытия по профлисту, является весьма популярным, такая опалубка выгоднее, чем искать и брать в аренду специальные щиты.
Самым примитивным примером несъемной опалубки может быть профилированный лист (т. н. «профнастил»), предназначенный для устройства скатной кровли. Его монтируют по той же обрешетке со стояками, но после демонтажа подпорных конструкций профлист оказывается прочно прикрепленным к плите.
Существуют так называемые «сэндвич-панели», которые представляют собой слой теплоизоляционного материала, с обеих сторон покрытого тем же самым металлическим профлистом. Применять такой материал в качестве утеплителя – это как говорится, «одним выстрелом двух зайцев», то есть утеплитель плюс несъемная опалубка. Кроме того, на такие перекрытия (при условии допустимых отклонений) можно рискнуть монтировать на саморезы по металлу облегченные листы гипсокартона, без каркаса.
