Монтаж электрического теплого пола своими руками. Электрический теплый пол – преимущества и недостатки

Монтаж электрического теплого пола своими руками. Электрический теплый пол – преимущества и недостатки

Плюсы:

• возможность использовать как в качестве основного, так и в качестве дополнительного источника обогрева жилья;

• равномерное нагревание всей площади помещения;

• неограниченность мест установки. Доступность для монтажа, как в жилых комнатах, так и в офисах;

• сочетаемость с большинством напольных покрытий (ламинированная доска, керамическая плитка, линолеум);

• возможность регулировки температурного режима – как по всей квартире, так и отдельно по каждой комнате. Время включения/выключение системы также задается по усмотрению пользователей;

• отсутствие необходимости установки дополнительного оборудования (как, например, в случае с водяным теплым полом );

• сравнительно простая технология монтажа;

• эстетичность. Система монтируется под чистовым полом, это исключает любые ограничения при проектировании доступного пространства;

• длительный срок эксплуатации.

Минусы:

• значительная стоимость использования системы. Такой тип отопления сложно назвать экономным;

• опасность поражения электрическим током. Что выдвигает особые требования к расчету и укладке нагревательного элемента во всех помещениях, и в частности в санузле;

• наличие электромагнитного поля, создаваемого нагревательным элементом (кабелем);

• исключается использование натурального деревянного напольного покрытия (невозможна укладка под паркет, половую доску), т.к. под воздействием перепадов температур древесина будет рассыхаться, как следствие, появляются трещины и скрипы пола;

• уменьшение высоты помещения за счет обустройства чернового пола с системой обогрева;

• дополнительные требования к мощности существующей электропроводки.

Профессионалы и пользователи, установившие самостоятельно электрический теплый пол, отмечают, что соблюдение требований к укладке и грамотное проектирование позволяют нивелировать большинство из перечисленных минусов.

Что влияет на расход электроэнергии при кабельном обогреве полов

Факторы, влияющие на энергопотребление системы «электрический теплый пол»

• климатическая зона, в которой построен дом (частный или многоквартирный);

• объем помещения (площадь);

• тип пола (вид напольного покрытия);

• уровень теплоизоляции помещения (степень утомлённости);

• состояние теплого контура (окна, двери) и уровень теплопотерь через них;

• назначение помещения (жилая комната, промышленный объект);

• цель и период эксплуатации. Используется ли электрический пол в качестве основной или дополнительной системы отопления. Постоянно или периодически;

• степень восприятия тепла проживающими в помещении людьми.

Согласно отзывам тех, кто уже эксплуатирует электрический теплый пол – при использовании системы в качестве основного источника тепла – её мощность составляет 170-200 Вт/м.кв., в качестве дополнительного – 100-150 Вт/м.кв.

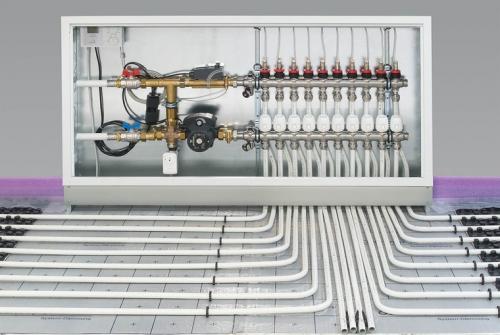

Что нужно для электрического теплого пола. Водяные теплые полы

Вода здесь служит теплоносителем, циркулируя по уложенным в стяжку трубам. Система водяного теплого пола работает так: вода нагревается в котле, затем движется по трубам и отдает свое тепло в стяжку. Остывшая вода перетекает обратно, возвращается в котел, снова подогревается и поступает на новый цикл нагрева.

Элементы водяных теплых полов:

• полипропиленовые или металлопластиковые трубы
• коллектор
• трехходовые клапаны
• система регулировки температуры

Иногда требуется еще циркуляционный насос и система управления к нему. Нагревательным элементом обычно служит двухконтурный котел, который одновременно обеспечивает и горячее водоснабжение в доме.

Особенности монтажа

Монтаж водяного теплого пола — трудоемкая процедура. К тому же не особо бюджетная: нужно потратиться на устройство стяжки, покупку и разводку труб, а также всей необходимой соединительной и запорно-управляющей фурнитуры. Правда, все это окупается экономичной эксплуатацией, так как затраты в дальнейшем ниже, чем у электрического теплого пола.

При устройстве водяного теплого пола обязательно нужна качественная гидроизоляция, а также система защиты от протечек. Обычно такой водяной пол устанавливают в новостройках или во время капитального ремонта, потому что для него нужен довольно толстый слой стяжки, чтобы скрыть трубы. Вся система выглядит как увесистый слоеный пирог: гидро- и теплоизоляция, разводка труб, стяжка, финишное напольное покрытие.

Плюсы и минусы

Водяной теплый пол хорош тем, что:

• Совместим со всеми типами декоративных напольных покрытий.
• Экономичен в обслуживании и эффективен в обогреве.
• Его можно использовать как единственную отопительную систему в доме.
• Не сушит воздух и не генерирует электромагнитного поля.

Но есть и недостатки:

• Сложный и долгий монтаж. Несмотря на то, что есть сухие и полусухие стяжки, укладка всей системы — дело сложное и совсем не быстрое. Кстати, здесь мы писали, как сделать сухую стяжку.
• Монтажом должен заниматься только профессионал. Если возникнет протечка, то придется снимать напольное покрытие и делать частичный или полный демонтаж стяжки.
• Помещение станет ниже. Стяжка водяного пола может быть толщиной до 10 см — имейте это в виду.
• Покупка всей системы и монтаж обойдутся дороже, чем на электрический теплый пол.

Как сделать электрический теплый пол под ламинат. Электрический теплый пол под ламинат – виды, какой выбрать и произвести монтаж

Электрический тёплый пол — это комфорт и уют в вашем доме. Он укладывается под разное напольное покрытие. Ламинат плюс электро отопление — идеальное сочетание, так как изделие холодное, и ходить по нему без дополнительного обогрева не уютно.

Ламинат можно класть на электроматы и инфракрасный пленочный теплый пол. На напольном покрытии должна стоять специальная маркировка, согласно которой материал совместим с подогревом.

Прочитав данную статью, вы ознакомитесь с разновидностями электрических полов с подогревом, сможете понять, какой из них наиболее подходит для ванной или жилой комнаты отделанной ламинатом. Кроме того, узнаете — как уложить тёплый пол под ламинат своими руками.

Типы полов под ламинат

Тёплый электрический пол — отопительная система, обогревающая финишную поверхность. Он может укладываться в любой комнате, плюс — не портит интерьер, так как спрятан под покрытием.

Варианты электрического отопления — кабельный и инфракрасный. Каждый вид со своими достоинства и недостатки. Принцип работы заключается в преобразовании электроэнергии в тепловую.

Инфракрасный плёночный

Инфракрасный тёплый пол — термоплёнка с нагревательными углеродными элементами, излучающая инфракрасные волны. Шириной изделие бывает от 30 до 100 мм, выпускается разной мощностью. Модель не первый год существует на рынке, является популярной, так как экономит до 20% электричества.

Достоинства инфракрасной электрической плёнки:

• простота монтажа и эксплуатации;
• не влияет на высоту потолков, так как толщина плёнки всего 1 мм;
• не вредит здоровью человека, так как практически не излучает электромагнитных волн;
• не боится механических нагрузок, поэтому можно устанавливать под мебель.

Данный вид электрического обогрева не способствует выделению формальдегида, который содержится в клее ламелей, так как нагревается инфракрасными лучами.

Практически единственный недостаток — высокая цена. Но за счёт простоты монтажа и экономии при эксплуатации, общая стоимость устройства не сильно отличается от других видов.

Монтаж

Начинать монтаж электрического тёплого инфракрасного пола под ламинат нужно с подготовки проекта и покупки материала.

Электрический теплый пол под стяжку своими руками. Монтаж электрического теплого пола в стяжку своими руками

В данной статье рассмотрим пошаговые рекомендации по монтажув стяжку, что позволит без труда выполнить установку самостоятельно.

Вы уже приобрели нагревательный кабель теплого пола для монтажа в слой стяжки. Монтаж нагревательного кабеля выполнять лучше всего в определенной последовательности, которую мы и распишем.

Выбор места для установки терморегулятора

До начала монтажа нагревательного кабеля — необходимо выбрать и подготовить место под установку , устройства управляющего теплым полом, и внешнего датчика температуры пола.

Терморегулятор устанавливается в удобном месте на высоте 0,4 — 1,7 м от пола, но с учётом дальнейшей расстановки мебели так, чтобы она не перекрывала доступ к терморегулятору.

При монтаже тёплого пола в помещениях с повышенной влажностью (ванная комната, сауна, бассейн), терморегулятор надо устанавливать снаружи помещения.

В намеченном месте стены вырезается отверстие для установки в него глубокого (что облегчит Вам подключение терморегулятора в дальнейшем) подрозетника. Далее, по стене вниз штробится канавка примерно 2 см × 2 см для укладки в неё гофротрубки (или металлопластиковой трубы) диаметром 16 мм с датчиком температуры и, отдельно, «холодного конца» нагревательного кабеля.

К месту будущей установки терморегулятора подводится кабель питания ∼220 В, с учетом мощности теплого пола и типа домовой проводки. Наиболее часто использование кабеля 3х2,5 (3х1,5) если электрическая проводка в доме выполнена по 3-х проводной схеме или 2х2,5 (2х1,5) если электрическая проводка в доме выполнена по 2-х проводной схеме без использования заземления.

Устройство электрического теплого пола. Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

• Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.
  Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

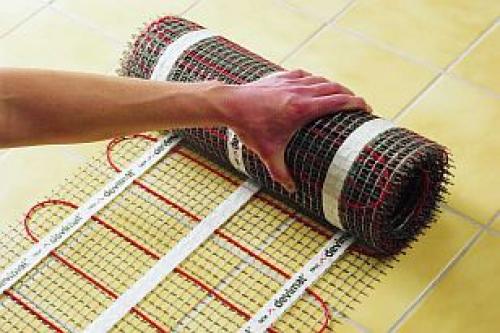

• Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.
  Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Электрический теплый пол под линолеум. Виды нагревательных элементов и особенности их использования

Для монтажа теплого пола под линолеум подходят все три категории обогревательных систем: водяная, электрическая и инфракрасная. Отличия касаются конструкции напольного покрытия в целом и сложности укладки.

Рассмотрим более подробно основные категории отопительных напольных систем, объединенных термином «теплый пол».

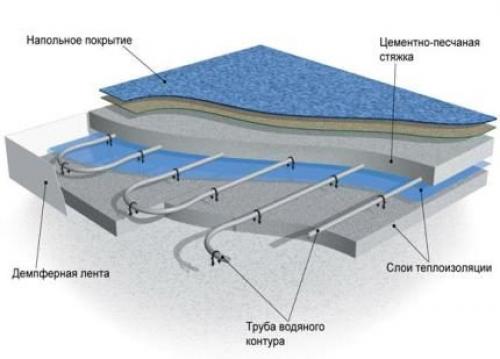

Водяной

Конструкция представляет собой комплект трубок, по которым движется горячая вода. Чаще всего она подключена к отопительной системе. Логично, что в домах с центральным отоплением установить такую систему довольно сложно, тогда как для частного дома это недорогой и практичный вариант.

Имея газовый котел, можно установить теплый пол вместе со всей отопительной системой, при этом на его эксплуатацию не будет тратиться электричество.

Особенность водяного теплого пола – наличие песчано-цементной стяжки между отопительными элементами (трубами) и линолеумом. Существует риск подтопления в случае прорыва трубы, поэтому изоляции необходимо уделить особое внимание

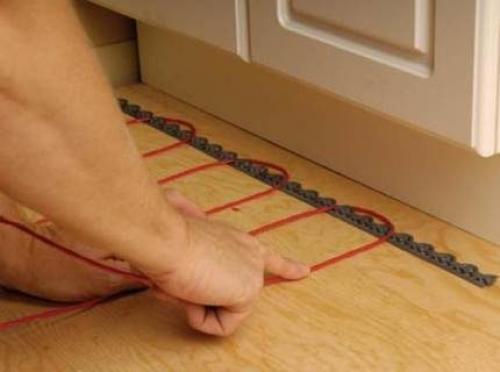

Электрический

Состоит из нагревательного кабеля, заключенного между твердым ровным основанием и песчано-цементной стяжкой. Регулировать температуру можно с помощью термостата.

Плюс в том, что система не зависит от работы обогревательной системы, ее можно использовать автономно. Иногда она является единственным источником тепла, например, прохладным летом, когда центральное отопление в домах отключено.

Электрическая система менее других подходит для укладки под линолеум. Причины касаются конструктивных особенностей и сложности установки.

Напольное покрытие (линолеум) в сочетании с электрическими элементами должно отличаться высоким качеством, иначе оно будет источать неприятный запах и со временем деформируется

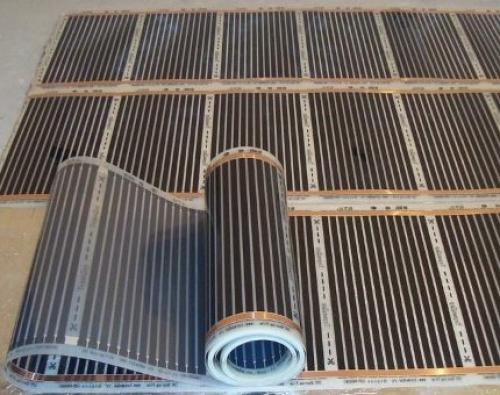

Инфракрасный

Благодаря легкому монтажу ИК пол является оптимальным решением для укладки под линолеум. Тонкая эластичная пленка не крадет высоты, в то же время эффективно обогревает все помещение.

В отличие от электрической системы, она тратит гораздо меньше электроэнергии, хотя КПД ее заметно выше. Температура покрытия устанавливается с помощью терморегулятора, что создает дополнительный комфорт.

Источник: https://mebel-doma23.ru/stati/kak-vyglyadit-teplyy-pol-osobennosti-ustroystva-etoy-sistemy-podogreva

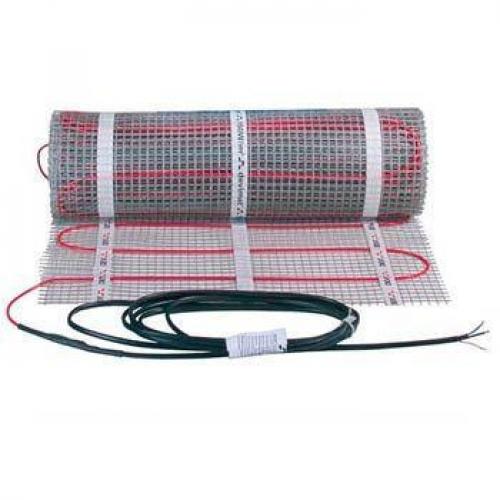

Теплый пол электрический маты. Монтаж нагревательных матов теплого пола под плитку из кафеля

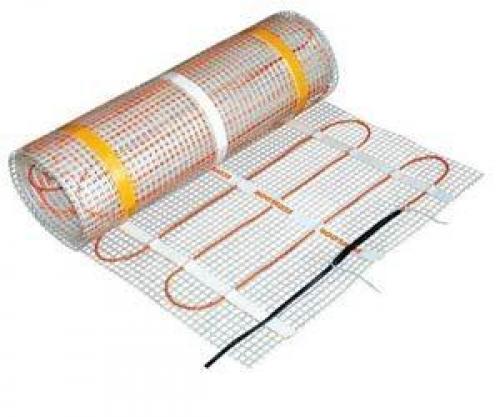

Нагревательные маты — один из видов электрического тёплого пола. В настоящее время, большой популярностью пользуется тёплый пол, основой которого являются нагревательные маты, а в качестве финишного покрытия используется кафельная плитка. Главная причина их популярности — простата монтажа, так как электрический кабель уже разложен и прикреплён к армированному основанию, и его остаётся только раскатать.

Кроме того, матовые конструкции не требуют заливки цементной стяжки.

Виды и устройство нагревательных матов

Термоматы — система гибких нагревательных элементов в рулонном виде. В основе лежит сетка из стекловолокна. Она представляет собой ячейки, которые получаются путём переплетения стекловолоконных нитей и ровинговой стеклоткани. Стекловолокно — это материал, который не поддаётся воздействию агрессивных сред и ржавчине, кроме того, он долговечен. На данной сетке закреплён кабель толщиной 3 — 4 мм.

Нагревание системы происходит после подачи тока, электроэнергия преобразуется в тепло, и отдаёт его половому покрытию. Такая конструкция уже практически готова к укладке, её нужно лишь раскатать по полу.

Основные преимущества и недостатки данного вида электрических тёплых полов в виде матов под плитку наглядно представлены в таблице.

Плюсы	Минусы
Имеет мало слоёв, поэтому не приводит к увеличению высоты пола	Высокая стоимость электричества
Монтаж прост, и не требует больших навыков, так как кабель уже закреплён на основе	Использование системы возможно только после полного высыхания основания, на это уходит около месяца
Несложный расчёт количества требуемого материала	Дополнительная нагрузка на электрическую сеть
Основа — экологически чистый материал, армирующая сетка
Прогревает быстро любое покрытие, в том числе плитку и паркет
Автоматическая регулировка температуры
Кабель уже уложен на основу
Нет необходимости в стяжке

Инфракрасный тёплый пол в виде матов подразделяется на несколько моделей:

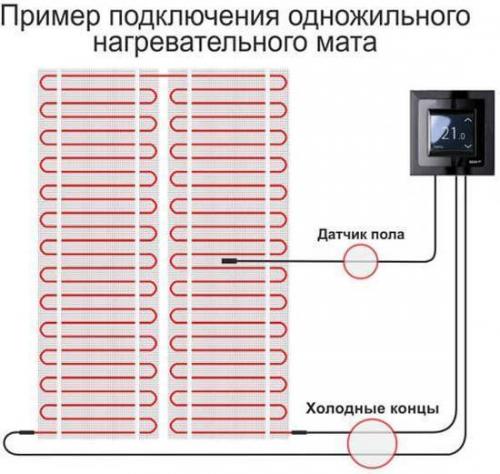

• Одножильный — имеет один греющий проводник, поэтому стоит значительно меньше двухжильного. Обладает повышенным уровнем электромагнитного излучения, но в пределах санитарных норм. В связи с этим, данный пол рекомендован для помещений, где люди не находятся постоянно, то есть ванная или прихожая. Монтаж более сложный, так как необходимо присоединять оба конца к терморегулятору, и обязательно требуется наличие бетонной стяжки. Преимущества данной модели — потребление электроэнергии не значительное, несмотря на высокую температуру нагрева.

• Двужильный — состоит из двух проводников: греющего и токопроводящего. Это упрощает сам монтаж пола, так как не нужно подсоединять к терморегулятору второй конец кабеля. Кроме того, монтаж возможен на любое половое покрытие. Данная конструкция имеет пониженный фон электромагнитного излучения, что подходит для установки в жилых комнатах.

Особенности выбора, цены

Как было уже сказано выше, выбирать модель мата под плитку нужно в соответствии с предназначением помещения. В жилые комнаты стоит приобретать двужильные, а для монтажа в санузле, ванной, прихожей и лоджии или— одножильные.

Прежде чем отправиться за покупкой системы «тёплый пол», следует выяснить некоторые параметрами:

• подходит ли она под напольное покрытие — керамическую плитку;
• какая планируется укладка (сухая или мокрая);
• допускается ли требованиями электробезопасности использование матов.

Приблизительная цена качественных моделей составляет:

• одножильные — 2300 руб/м2, мощность которых 150 Вт/м2;
• двужильные — 3200 руб.

Важно знать! Рыночная цена мата значительно снижается при приобретении больших объёмов, чем площадь монтажа тёплого пола под плитку больше, тем меньше будет стоять метр изделия. Кроме того, на цену влияет и бренд производителя. Продукция Devi, Electrolux, Thermomat, Ensto обойдётся дороже раза в 2, чем система от малоизвестного производителя.

Следует обратить внимание на бренды:

1. Devi — производитель Дания, выпускает высококачественную продукцию по приемлемым ценам. Гарантийный срок 12 лет.
2. Energy (Англия) — представляет большой ассортимент термоматов. Во всех моделях отлично сочетается цена и качество.
3. Теплолюкс — является лидером на российском рынке производителей, которые выпускают качественные тёплые полы.
4. Rehau — немецкая фирма, известна не только тёплыми водяными полами, но и терматами.
5. Eltherm

При выборе матов под плитку для тёплого пола, необходимо учитывать, что они имеют разную мощность, она зависит от производителя и модели.

Подготовительные работы, укладка и подключение

Укладка матов осуществляется только на ровное основание, поэтому предварительно требуется его особым образом подготовить.
