Навес для машины своими руками из дерева. Деревянный навес для хранения двух автомобилей своими руками

ДохтуР13 Пользователь FORUMHOUSE

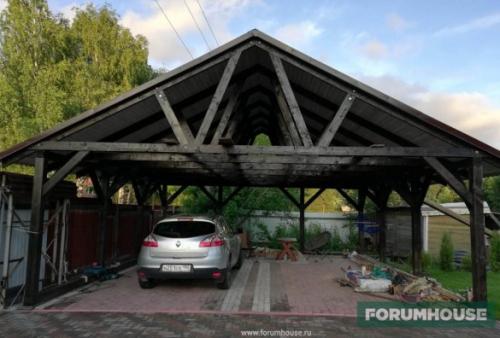

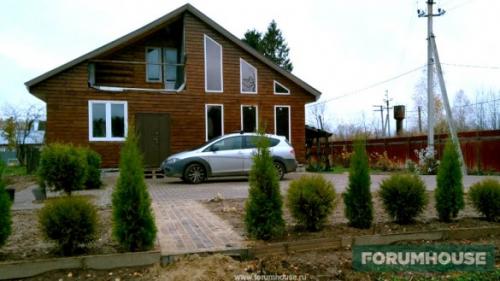

У меня есть загородный участок, на котором построен коттедж из бруса, и я захотел сделать открытый навес для парковки двух автомобилей. Для этого отвёл площадку на въезде размером 8х8 м. Площадка под парковку замощена брусчаткой, делать размеры меньше — неудобно, т.к. машины должны въезжать под углом 90 градусов. Промежуточных опор нет. В итоге мне нужно перекрыть расстояние свыше 7 метров деревом. Поэтому я решил сделать фермы из досок сечением 15х5 см и вот, что из этого получилось.

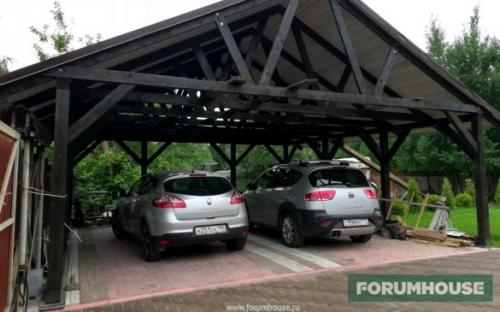

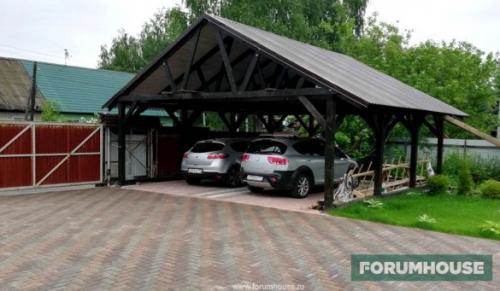

По фото видно, что деревянные фермы не выглядят чрезмерно массивно и украшают участок.

Но при этом выдерживают снеговую нагрузку для МО.

Теперь расскажем, как пользователь пришел к данному конструктиву. По словам ДохтуР13, перед началом строительства он перебрал множество вариантов как перекрыть большой пролёт деревом, если стандартная длина пиломатериала 6 м. Также он консультировался на портале, и многие ему предлагали, при таких размерах площадки под автомобили, не связываться с досками, а построить навес из металла.

ДохтуР13

У меня деревянный дом с двускатной крышей, поэтому и навес, чтобы выдержать всё в едином архитектурном стиле, тоже должен быть деревянным с простой двускаткой. Кроме этого, я уже работал с древесиной и купил для этого весь необходимый инструмент. Ставить на деревянные опорные столбы сечением 15х15 см навес из металла тоже не хотел. Остановился на деревянных фермах, с помощью которых можно перекрыть большой пролёт. Осталось просчитать несущую нагрузку и выбрать конструктив, т.к. фермы открыты и являются дизайнерским элементом навеса.

Делаем навес для машины своими руками. Элементы каркаса из профтрубы

Перед тем как построить навес для машины из металлопрофиля и профнастила или другого кровельного материала, нужно выполнить элементарные расчёты и подобрать сечение трубы для каждого конструктивного элемента.

Профильные трубы имеют квадратное или прямоугольное сечение с определёнными параметрами и разную толщину стенки. От них напрямую зависит несущая способность изделий. Их строгая геометрическая форма облегчает работу по сборке или сварке каркаса, позволяя производить точную стыковку деталей.

Каркас для навеса собирается из следующих элементов:

вертикальных опорных столбов;
горизонтальных ригелей или боковых ферм, объединяющих опоры;
несущей подкровельной системы в виде ферм или стропильных ног;
обрешётки, к которой крепится кровельный материал.

Проект арочного навеса Источник likservis.ru

Выбор сечения профтрубы для каждого элемента зависит от его функций и габаритов сооружения. Так как построить навес из металлопрофиля своими руками для автомобиля нужно таким, чтобы он обеспечивал свободную парковку и комфорт выходящего из машины водителя, то его ширина должна быть не менее 4,5 метров.

Пролёт такой длины желательно перекрывать именно фермами, а не отдельными стропилами, уязвимыми для нагрузки в той части, где они не имеют опоры. Фермы же обладают достаточной жёсткостью благодаря тому, что состоят из разнонаправленных элементов. Нагрузка на них распределяется более равномерно.

Рекомендуемые параметры профильных труб для разных несущих элементов каркаса приведены в таблице.

Ширина навеса, м	Опорные стойки (сечение/толщина стенки), мм	Стропильная система (сечение/толщина стенки), мм
4-4,5	40х40 / 2	25х40 / 2
4,5-5,5	60х60 / 3	40х40 /2
более 5,5	от 80х80 / 3 до 120х120 / 3	30х60 /2 или 40х40 / 2

Для усиления ферм и устройства обрешётки допускается использовать изделия меньшего сечения: 20х20 мм, 20х40 мм. Они не принимают на себя особой нагрузки, а служат для её равномерного распределения и обеспечения жёсткости конструкции.

Профильные трубы разного сечения Источник maja-dacha.ru

Как сделать навес к дому своими руками быстро и дёшево – проектирование и монтаж

Проектирование и расчёты

Перед тем как рассчитать навес из профильной трубы своими руками, нужно набросать его эскиз с основными размерами, определиться с формой кровли, способом установки опор.

Если парковочная площадка не имеет жёсткого бетонного покрытия, столбы устанавливают, заглубляя в землю. Поэтому длину опор рассчитывают с учётом этой глубины.
При установке на готовое покрытие к нижним концам опор приваривают монтажные площадки с отверстиями и крепят их анкерами.
Если строительство начинают с устройства покрытия, в него можно заблаговременно установить металлические закладные и приварить опоры к ним.

В двух последних случаях длина опорных столбов равна высоте навеса от отметки грунта до точек крепления ферм.

Возможны и другие варианты монтажа опор: к стенам здания, столбам ограждения и т.д. Проектирование навеса, пристроенного к дому, показано в этом видео:

Следующий этап, как рассчитать навес из металлопрофиля, заключается в определении длины труб для изготовления ферм (или стропильных ног). Для скатных конструкций нужно знать угол наклона скатов, который подбирается с учётом ветровой и снеговой нагрузки в регионе строительства.

Для односкатной кровли достаточно 8-15 градусов.
Для двухскатной в районах с сильными ветрами 15-22 градуса.
Для двухскатной в снежных регионах 25-30 градусов.

Длина стропил рассчитывается по простой тригонометрической формуле: c=b/cosA, где В – это ширина навеса, А – угол наклона ската. Аналогично находится и высота треугольной фермы.

Чертёж для определения длины ската Источник ibb.co

Обратите внимание! Если проектируется двухскатный навес, в формулу подставляется половина его ширины.

Длину дуги для арочной конструкции можно определить, зная высоту арки h. Для этого применяется следующая формула:

с = (h + b/2) х 1,57

И последний расчётный параметр, который нужно определить, чтобы знать, как сварить каркас для навеса, это шаг между опорами и стропильными фермами. Обычно он выбирается в пределах от 1 до 2 метров в зависимости от массивности кровельного покрытия, и между каждой парой опор крепится ферма. Если расстояние между столбами будет больше, потребуется усиление конструкции боковыми фермами. Шаг между стропилами увеличивать не рекомендуется.

Источник: https://doma-na-veka.ru/stati/naves-dlya-avtomobilya-svoimi-rukami-47-foto-idei-naves-vo-dvore-chastnogo-doma-iz

Навес для машины своими руками из металла чертежи. Как сделать навес для машины своими руками! Схемы и чертежи.

Навес для авто является простейшим сооружением при обустройстве летнего гаража на дачном участке. Такая постройка обеспечит безопасную парковку, защитит автомобиль от атмосферных осадков, ультрафиолета. Ее легко построить самостоятельно, если возведение полноценного гаража не по силам. В статье расскажем, как соорудить прочный навес для машины своими руками.

Варианты навесов, защищающих машины от солнца и дождя

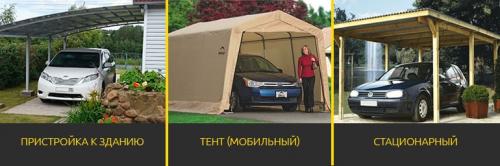

На дачных участках автонавесы чаще встречаются трех типов:

Пристройки к зданию. Осуществить своими руками постройку сможет даже начинающий строитель. Фиксируются к стене одной стороной, поэтому придется меньше вкапывать столбов.
Стационарные имеют не менее четырех опор, их конструкция разнообразная.
Мобильные тенты при необходимости легко перенести в другое место, свернуть, чтобы убрать на хранение.

Совет: для надежной защиты автомобиля следует построить навес с боковыми стенками.

Выбор постройки летнего гаража зависит от величины дачного участка, расположения дома. Второй вариант выгоднее, сооружение устанавливают у забора.

Виды конфигурации крыши и их преимущества

Форму крыши определяет кровельный материал, размещение по отношению к строению. Наиболее распространенные кровельные формы изготовления навеса:

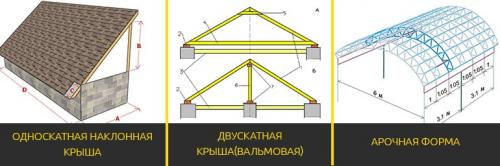

Фото, чертеж и схема крыши

Односкатная наклонная крыша – простой способ устройства стоянки машин на дачном участке. Она экономна, не требует особых навыков, профессионализма при строительстве, быстро возводится, устойчива к сильным ветрам.
Двускатная крыша (вальмовая) – более жесткая, имеет высокие ветрозащитные характеристики.
Арочная форма обладает повышенной жесткостью, очень стойкая. Создавая арочный навес, угол уклона необходимо сделать не выше 10 градусов. При обустройстве арочных систем не нужен монтаж желоба водостока.

Какая должна быть высота автомобильного навеса

Размеры навеса дачного участка зависят от величины машины. Она должна поместиться с расчетом открывания дверей, капота, багажника. Поэтому ширину делаем на несколько сантиметров больше.

Если вы решили сделать своими руками навес для автомобиля, учитывайте следующие параметры:

высота – от 2,20 м до 2,5 м. При высоких сооружениях на автомобиль будут попадать осадки;
минимальную высоту необходимо сделать не ниже 2 м.

При расчете размеров для двух машин берут расстояние между зеркалами заднего вида равными 0,5 м.

Особенности размещения навесов на даче и возле дома

Перед тем как делать своими руками постройку, обязательно проведите кропотливую работу по созданию схемы. Предусмотрите удобство проезда к летнему гаражу, из чего выполнены столбы, какой кровельный материал будет использоваться. Составьте чертеж с размерами ширины, длины постройки. При желании купите готовые проекты.

Прежде чем построить автонавес, выбираем подходящее место на территории участка, выравниваем площадку, убираем препятствия. Низинный участок засыпаем песком, щебнем, обустраиваем ливневки. Стоянке тяжелого автомобиля потребуется армированная бетонная плита.

Особенности опорной конструкции

При строительстве навеса стационарного типа устанавливаем не менее 4 стоек, которые впоследствии состыковываем друг с другом. Перед установкой опор определяемся с конструкциями. Опоры устанавливаем с шагом не более 1,5 метра. Размеры заранее просчитываем, проставляем на чертеже.

Каменная, бетонная, кирпичная

Массивные столбы не требуют постоянного ухода. Но при установке тяжелых опор, возможно, потребуется применение тяжёлой техники. Построить навес из кирпича, бетона или камня своими руками сложнее, чем из дерева или металла.

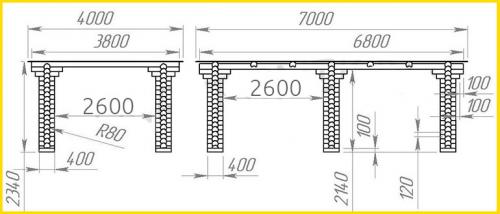

Схема кирпичного навеса с размерами

Конструкции с массивными столбами, обитыми по бокам сайдингом или вагонкой, выглядят солидно, долго служат. Их строительство стоит немного меньше, чем возведение полноценного гаража.

Металлическая

Сделать навес для машины своими руками из металлических труб ᴓ 80 мм – правильное решение создания опор. Углубления делаем буром. Металл боится коррозии, поэтому нужно покупать материал с защитой от сырости.

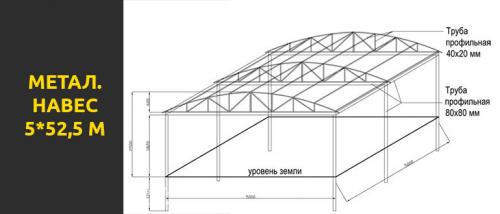

Фотосхема металлического навеса

Вставляем опоры, заливаем ямы бетонным раствором. Стойки соединяем поперечинами. Если вы решили сделать навес из металла, следует воспользоваться сварочным аппаратом.

Деревянный автонавес

Деревянный навес прост в изготовлении. Деревянные столбы вставляют в заранее вырытые ямки. Дерево боится сырости, поэтому при установке опор деревянный навес обработайте антисептиками.

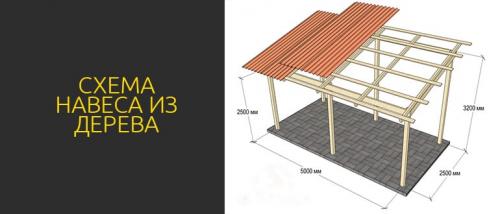

Деревянный навес для авто, схема

Просмолите нижние части столбов, которые будут закапывать в землю. Принятые меры увеличат срок эксплуатации.

Источник: https://doma-na-veka.ru/stati/kak-sdelat-naves-dlya-mashiny-svoimi-rukami-vidy-krovli

Деревянный навес для автомобиля чертежи. Автомобильные навесы: основная информация

Укрытия для автомашин производятся из металла и дерева. Ниже приведены разные их варианты.

Виды навесов для автомобилей по конструкциям и материалам

Первым следует упомянуть конструкции типа «лего». Производятся они из металлопрофиля, и поставляются готовым набором из опорных столбов, стропильных ферм, кровельного материала и комплекта метизов. Вы просто заказываете такой набор по своим размерам, а затем собираете его на своем участке. Подготовка к такому строительству будет минимальная – обустройство ровной площадки или заливка фундаментных столбов.

Навес для автомобиля на даче: фото сборной конструкции типа «лего»

По похожему принципу производятся и деревянные навесы для авто на даче. По заказу фирмами поставляется комплект из опорных столбов, досок, каркаса крыши, кровельного материала и крепежных элементов. Сборку можно заказать у производителя же или осуществить самостоятельно. Обычно такие укрытия требуют организации столбчатого фундамента.

Навес для автомобиля на даче: фото сборной деревянной конструкции

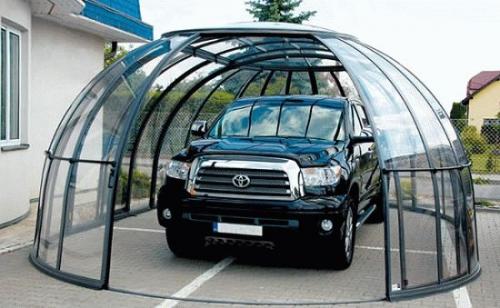

Также существуют раздвижные закрывающиеся навесы для авто из поликарбоната, сферической формы. Это дорогое «удовольствие», однако при желании это укрытие можно превратить в импровизированный гараж. То есть автомобиль при закрытых створках навеса будет полностью защищен от воздействия атмосферы.

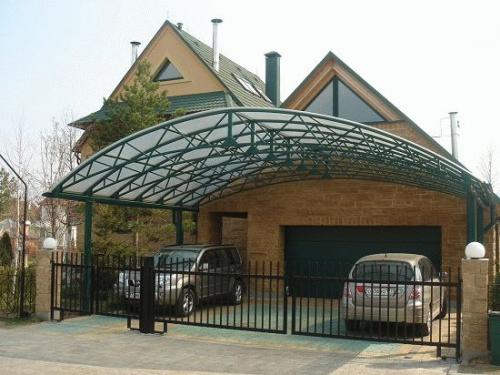

Фото навесов из поликарбоната для авто: красивое раздвижное укрытие

Автомобильные навесы из металлопрофиля и труб

Из-за своей универсальности металлопрофиль и трубы остаются самым популярным материалом для строительства автомобильных навесов. Профили выпускаются разного сечения и геометрии – квадратные, прямоугольные и круглые на срезе. Легко режутся, монтироваться могут при помощи сварки, болтов и саморезов. Имеют большой срок службы, не требуют специального ухода в эксплуатации.

Металлопрофиль можно гнуть, создавая самые разные навесы для авто своими руками. При грамотном конструировании постройки материал будет способен выдерживать большие снеговые и ветровые нагрузки. Покрытия для него можно использовать любые, кроме мягкой кровли – она требует сплошной обрешетки или твердой подложки.

Обратите внимание: металлоконструкции, даже самые качественные, подвержены коррозии. Поэтому после монтажа навесы под автомобиль из профиля и металлических труб требуют окраски, при этом особое внимание следует уделять точкам сварки и местам вхождения болтов.

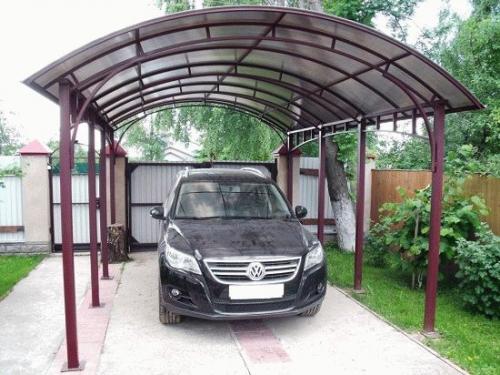

Навес для авто: фото постройки из металлического профиля

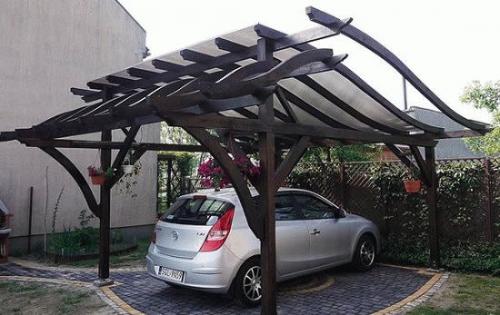

Автомобильные навесы из дерева

Немного реже используются навесы из дерева для автомобилей. Из него получаются конструкции с высокими декоративными качествами. Обычно они даже не окрашиваются, а просто покрываются прозрачным лаком. Для строительства обычно берется брус, простой или профилированный. Реже — оцилиндрованное бревно.

Деревянные навесы для автомобилей покрываются любыми материалами, от поликарбоната до мягкой черепицы. По стоимости деревянная постройка обойдется дешевле, чем металлическая. Недостатки деревянных укрытий:

Меньший, по сравнению с металлопрофилем срок службы.
Подверженность атмосферным воздействиям. В частности, дерево не слишком «любит» высокую влажность.
Возможность поражения грибками.

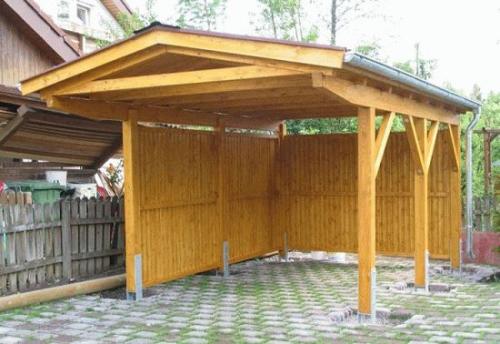

Изготовленный из дерева навес для авто своими руками: на фото конструкция в японском стиле

Кровля навесов для автомобилей

На сегодняшний день самый популярный вариант — навес из поликарбоната для авто. Он имеет небольшой вес, легко монтируется, не требует организации обрешетки, выпускается в разных цветах и может использоваться с конструкциями из любого материала. Поликарбонат не боится влаги, ультрафиолета и перепада температур. Не боится высоких снеговых нагрузок. Цена на такую кровлю будет средней.

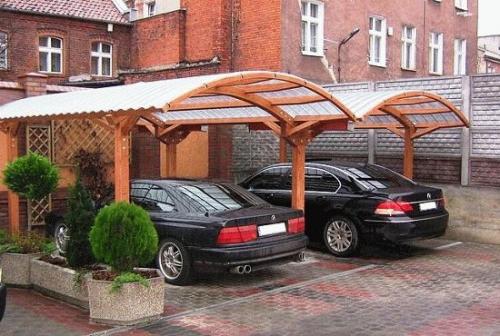

Двойной навес для авто на даче из поликарбоната

Металлочерепица используется чаще с деревянными навесами для автомобилей. Как становится понятно из названия, основа этого материала – металл. Покрывается он пуралом или полиэстером или пластизолом. Первые два варианта дороже, но имеют очень хорошую устойчивость к атмосферным проявлениям и физическим воздействиям. Кровля из металлочерепицы получается красивой и долговечной. Недостаток – высокий уровень шума во время дождя.

Навес из дерева чертеж. Навес из дерева своими руками

Деревянные навесы – самый популярный вид малой архитектурной формы хозяйственного назначения возле частных домов. Красиво, экологично, материал прост в обработке, для строительства не требуется профессионального оборудования и специальных навыков.

Далее сделаем обзор типовых, эргономичных деревянных конструкций разного вида, фото в галереях подскажут вам интересные и оригинальные решения. Так же приведем ряд готовых чертежей и проектов, подскажем, как самому правильно рассчитать размеры постройки и какие материалы лучше использовать. В заключение дадим подробную инструкцию, как сделать навесы из дерева своими руками.

Деревянные навесы – «за» и «против»

Дерево – удивительный природный материал, наполненный теплом, светом, в нем одновременно сочетается простота и необыкновенная изысканность. Деревянное зодчество известно с незапамятных времен, некоторые строения стоят больше сотни лет. Здесь можно поспорить, с некоторым скепсисом сторонники новых технологий, а также любители металла и камня утверждают, что дерево недолговечно, непрактично, впитывает влагу, подвержено гниению, грибкам, оно не оставляет равнодушными насекомых и грызунов. Безусловно, такие аргументы вполне правдивы, но однобоки.

Для полноты картины и объективности, приведем ряд ярких примеров. Из сказок к нам дошла история избушки на курьих ножках, которая верой и правдой служила своей хозяйке, хотя стояла на болоте и подвергалась негативным воздействиям окружающей среды. Это только отчасти вымысел, потому что «курьи ножки» — это не что иное, как деревянные столбы, обкуренные на углях с использованием обрядовых составов. Здесь и кроется секрет долговечности дерева – правильная обработка! Можно использовать народные методы защиты, проверенные годами: пропитка машинным маслом, жидким битумом, оборачивание рубероидом. А при инновационных способах обработки: пропитывающие, защитные, антисептические составы — все недостатки сводятся на ноль.

Разборный навес для авто своими руками. Противостояние атмосферным силам: металлический навес из профильных труб

Навес из металла – довольно жесткая конструкция из стоек с прикрепленными фермами и кровельным материалом. Такой по праву называют самым крепким и устойчивым:

Самый простой вариант устройства металлического навеса для дачи – это сварная конструкция с алюминиевой крышей, справиться с которой вы сможете самостоятельно. А вот если речь идет о тяжелом каркасе «на века», тогда понадобится помощь специалистов и специальное оборудование:

Куда более рационально установить навес из профильных труб, покрытых устойчивой к атмосферным явлениям порошковой краской. Ведь автомобильный навес вовсе не обязательно должен быть стационарным, и стойки, и фермы допустимо как сваривать между собой, так и крепить на специальные болты.

Разборные навесы при этом обладают своими преимуществами, ведь их легко собирать-разбирать и прятать на зимний сезон от дачных воришек-«металлоискателей», пока вы в городе:

Для дачи чаще всего возводят один из этих трех вариантов, которые считаются самыми практичными и популярными:

В зависимости от того, какую форму крыши вы выбрали, будет зависеть сложность устройства такого навеса. Так, самый простой вариант – односкатный. Но в регионах с большой снеговой нагрузкой лучше устанавливать двускатную конструкцию, чтобы снег сходил с нее равномерно и без повреждения стропильной системы:

Вот навес, построенный по предложенной схеме:

Особенно стильно, когда эти металлические фермы немного изогнуты:

Самым эстетичным назовем арочный навес. Из металла его изготовить не просто, но все же проще, чем из дерева. Причем умелые дачники научились делать такой навес вообще без трубогиба:

А вот многоскатный металлический навес вам вряд ли подойдет, если только вы не хотите построить целую автомобильную стоянку.

И, наконец, форма навеса вовсе не обязательно должна быть классической в виде арки или одного ската. Например, современные фирмы выпускают компактные навесы для авто из металла или дерева:

Все это чудо конструктивной мысли состоит из обычных профилей и поликарбоната, и еще нет ничего, что нельзя было бы воплотить в жизнь золотыми руками.

Дешёвый навес для авто своими руками. Добавление статьи в новую подборку

Речь идет о временной постройке для автомобиля, которая не претендует на роль постоянного помещения и не облагается налогом.

Глядя на то, как ваш автомобиль регулярно поливают дожди или он стоит возле дачного дома под открытым небом и толстым слоем снега, вы всерьез сожалеете о том, что все еще не построили на дачном участке гараж. Однако существует альтернативный способ решения этой проблемы – навес для машины. Его вполне можно соорудить собственными руками. Осталось только определить, из каких материалов это лучше сделать.

Из чего лучше сделать каркас сооружения

Первым делом нужно подобрать материал для изготовления каркаса будущей постройки, ведь от него зависит самое главное – ее общая устойчивость и прочность. В первую очередь ориентируйтесь на количество автомобилей, которые будут стоять под навесом, а также на их габариты. И не забудьте предусмотреть дополнительное расстояние с каждой из сторон для того, чтобы ваш автомобиль был максимально защищен от воздействия солнца, дождя и снега.

Навес из профильной трубы

Один из самых популярных материалов для изготовления каркаса – профильная металлическая труба. Ее сечение и размеры подбирают в зависимости от размеров постройки.

Навес из дерева

Дерево – более дешевый, по сравнению с профильной трубой, материал, хотя не такой устойчивый и прочный (а кроме того еще и пожароопасный). И, тем не менее, деревянный брус отлично подойдет для сооружения каркаса, который впоследствии станет основанием для временного навеса. А оставшийся брус легко применить при строительстве скамьи или даже небольшой беседки.

Беседки из дерева своими руками из подручных материалов

Из чего лучше сделать кровлю

Навес предполагает обязательное наличие крыши и необязательное – стен, особенно если конструкция примыкает к забору или дачному дому (при условии, что с соответствующей стороны к забору не примыкает соседский участок). Пример навеса – тент (в нем стены и вовсе отсутствуют).

Тент для машины

Самый простой и бюджетный вариант навеса, учитывая, что тент для его сооружения можно подобрать многослойный и непромокаемый. Прочный металлический каркас либо полностью обтягивают тентом, либо натягивают его сверху. Первый вариант (его еще называют временным гаражом) предпочтительнее, поскольку в этом случае автомобиль полностью защищен от погодных воздействий. Но поскольку степень прочности материала не очень высока, рано или поздно вам все равно придется обеспечить вашу машину более надежным "укрытием".

Навес из поликарбоната для машины

Более прочный вариант. Листы поликарбоната крепят к ранее установленному каркасу сверху, образуя крышу, а при большом желании дачника – еще и по бокам с каждой стороны. В последнем случае получится почти полноценный гараж – некапитальное строение, которое не облагается налогом. А если впоследствии вы все же построите на дачном участке гараж, то сможете легко использовать оставшийся поликарбонат для возведения парника или теплицы.

Как построить навес для машины из дерева. Преимущества конструкции

Если вы не принадлежите к числу автолюбителей, сидели за рулем автомобиля, только когда он стоит на парковке, то вряд ли сможете понять, насколько бывает утомительным загонять железную лошадку после каждой поездки в гараж. В особенности, когда таких мини-вояжей доводится совершать по пятнадцать раз на день.

Оставлять машину просто под открытым небом — это не выход. Июльское солнышко за несколько часов превратит салон автомобиля в духовку. А неожиданно упавший с неба град причинит немало вреда. Честное слово, дешевле соорудить небольшой навес и навсегда забыть о подобных проблемах.

В качестве конструкционных материалов применяют сталь, дерево, как порознь, так и в комбинации друг с другом. При этом любителей гаек, сварочных швов будет на порядок больше, нежели сторонников гвоздей и саморезов.

Причина кроется в простоте, надежности металлических конструкций, а также их завидной долговечности. Мосты, маяки, башни и другие памятники стальной архитектуры служат по 200 лет, тогда как деревянные строения без бережного ухода не доживают и до четверти века.

Но есть свои поклонники и у пиломатериалов. Эти люди хотят построить не просто навес для машины из дерева, а еще и вписать его в общий дизайн своего участка.

А все потому, что дерево — визуально теплый материал, имеющий привлекательную текстуру, большой художественный потенциал. А некоторые архитектурные стили, в особенности с деревенскими корнями, не приемлют обилие металла, отдавая предпочтение природным материалам. Древесина - их бесспорный лидер.

Также брусья, доски используются для изготовления бюджетных строений без какой-либо претензии на красоту. Уместны они и в том случае, когда материал уже есть в наличии, а металл придется закупать дополнительно.

При должном уходе деревянный навес для автомобиля может служить веками, нужно лишь выбрать годный пиломатериал, правильно его обработать, следить за ним в процессе эксплуатации. Благо масел, антисептиков сегодня предостаточно.

На любой вкус и бюджет. Но оставим эти общие рассуждения и изготовим своими руками для машины небольшой навес из бруса. Он будет крепче, симпатичнее обычной доски.

Для начала необходимо подготовиться. Лучше, если в сети будет найден подходящий чертеж или проект, а фото пользователей, уже построивших такое строение, помогут представить, как будущая конструкция будет выглядеть в реальности. Дальше отбираем или закупаем материал.
