Устройство

Реле — это двухконтактное коммутационное устройство автоматики для защиты и управления насосом. Включает и отключает электропитание. Подключается к электросети.

Принцип действия конструкции основан на использовании мембранного привода, который срабатывает при повышении или понижении давления воды.

Давление воды изначально меньше заданного значения, контакты — замыкаются, насос включается.

Давление достигает заданного предела — контакты размыкаются, насос — выключается.

Защищает насосную установку от работы в «сухую», отключая в отсутствие воды в водозаборе.

В интернет-магазине компании STOUT представлены несколько разновидностей реле давления:

Модель PM5G регулирует давление в пределах 1 – 5 бар.

Модель PM12G — от 3 до 12 бар. 3. Реле давления PM5-3W — 1-5 бар со встроенным манометром, градуированным до 6 бар.

Реле давления PM5-3W — 1-5 бар со встроенным манометром, градуированным до 6 бар.

"Конструкция и узлы реле давления"

Реле работает за счет срабатывания контактов при уменьшении или увеличении давления воды ниже или выше определенного значения.

схемы подключения

устройство автоматики входит в группу безопасности гидроаккумулятора. применяется в замкнутом контуре системы отопления частного дома, коттеджа — для горячего и холодного водоснабжения.характеристики системы:

1. Мощность котла — до 50 кВт.
2. Объем расширительного бака — до 24 литров.

"Схема установки реле на трубопроводе системы водоснабжения"

Правила размещения устройства безопасной эксплуатации, согласно инструкции:

Реле устанавливают рядом с котлом.

Размещают выше уровня котла.

Монтируют в вертикальном положении.

Между устройствами безопасности котла и трубами системы отопления запрещено устанавливать запорную арматуру. Подобное действие может привести к сужению подводки.

Предохранительный клапан оборудуют шлангом сброса — его диаметр должен соответствовать диаметру выходного патрубка на клапане.

Длина шланга должна превышать 2 метра.

"Схема размещения в системе отопления группы безопасности насоса, укомплектованной реле давления"

Правила и характеристики реле STOUT подробно описаны в инструкции, размещенной на сайте.

Регулятор давления воды в частном доме. Отличия в выборе регуляторов для частного дома и квартиры

Главное отличие редукторов для частного дома и квартиры является пропускная способность, — чем больше точек водозабора, тем более мощным должен быть понижающий регулятор.

Несоответствие сечения дросселя с действительными нуждами может вызывать негативные последствия: повышенный шум при работе и (или) недостаточный напор воды.

В частных домах, как правило, формируется большее количество подключений, а значит и расход воды будет больше.

Выбор редуктора с дросселем на ½ дюйма будет неверным решением – работать он будет на пределе своих возможностей .

Повышенный шум, малый напор воды, ускоренный амортизационный износ – всё это негативные последствия.

Чтобы этого не произошло, нужно выбирать сечение дросселя на ¾ дюйма. В квартирах ситуация обратная. Если при небольшом потреблении используют регуляторы с большей пропускной способностью, чем требуется, то неизбежно образование шума и повышенный износ оборудования.

Для точного определения сечения используют следующую методику, учитывающую взаимосвязь сечения редуктора со скоростью циркуляции воды в системе. По ней требуется подобрать такой РДВ, который бы обеспечивал скорость потока в пределах от 1 до 2 л/с, — в этом диапазоне редуктор работает оптимально.

Осуществляется это по следующему алгоритму:

1. Определяется количество сантехнических устройств в частном доме или квартире, — высчитывается общие потребление воды (л/м).
2. По таблице «Коэффициенты одновременности» рассчитывается средний показатель расхода.
3. По графику «Скорости циркуляции» определяется нужный размер редуктора, — величина должна находится в диапазоне от 1 до 2 м/с.

Не менее важный критерий – степень перепада давления воды в системе. В частных домах и отдельных квартирах этот показатель может значительно разниться. Так в многоквартирных домах напор регулируется службами водоканала , и оно строго удерживается в определенных рамках: не более 6 бар.

Средства регулирования могут отличаться — использоваться насосы или методика зонирования водопроводной сети дома. Потому для собственника жилья подойдет практически любой редуктор с подходящим сечением дросселя.

Для частных домов ситуация несколько отличается — регулировка напора воды лежит на плечах собственника.

Для обеспечения жилья водой используются автономные насосные станции или другое насосное оборудование, где давление воды на выходе выше 6-ти рекомендованных атмосфер — в этом случае требуется значительное понижение напора.

По правилам кавитации допустимый перепад не может быть ниже, чем в 2,5 раза от входящего напора воды. В противном случае в рабочем механизме редуктора будет возникать повышенное давление, шум, и, как следствие, ускоренный его износ.

Реле давления воды для насоса. Схемы подсоединения

При подключении реле давления воды для насоса следует использовать схему, изображенную на рисунке ниже.

Схема подключения реле давления Источник ducepik.dysopu.ru.net

Заземление последовательно подключается к реле давления воды и помпе, а фаза и ноль сначала подключаются к счетчику сети питания, затем – к предохранителю (защитному автомату), далее – к РД. Завершает цепь подключения насос подкачки воды.

Холостой ход

Ситуация, при которой вода в системе отсутствует, а РД работает, называется холостым ходом (далее ХХ). В электронных вариантах прибора есть специальный датчик давления воды в системе водоснабжения, который контролирует наличие воды в трубах и запрещает работу РД (и помпы соответственно), если ее нет.

В механическом варианте прибора такого датчика нет, поэтому следует установить его дополнительно, чтобы РД не работало в режиме холостого хода (иначе значительно уменьшится срок его службы).

Контроллер ХХ в механическом РД можно не устанавливать, но тогда нужно быть уверенным в том, что в системе всегда будет вода и помпа никогда не будет работать впустую.

Стоит заметить, что дополнительный датчик воды на механическое реле требуется только для устройств с влажным ротором.

Реле предохранения должно деактивировать РД при отсутствии потока воды в трубах. Двигатель должен включаться только при наличии потока определенной силы.

Регулятор давления воды в квартире. Что такое регулятор давления воды, в чем принцип его работы

Регулятор, или редуктор давления воды (РДВ) — это специальный регулирующий прибор для сантехники, который поддерживает в норме давление воды. Резкие изменения напора могут не только испортить дорогостоящую технику, но и повредить ремонт в квартире или доме, что приводит к новым расходам. Механизм редуктора способен снизить силу подачи жидкости до нормального уровня и предотвратить гидравлический удар.

Существует два типа конструкции РДВ, отличающихся направлением регуляции:

1. от себя — работает в трубопроводе, установленном на отводе сантехники;
2. до себя — работает на магистрали по направлению к сантехническим приборам.

Принцип действия обоих типов заключается в изменении сечения клапана. При стабильном давлении, не превышающем норму, рабочий клапан держится открытым. Незначительные скачки провоцируют автоматическое перекрытие клапана, что уменьшает напор и снижает риск поломки труб водоотведения.

Устройство редуктора

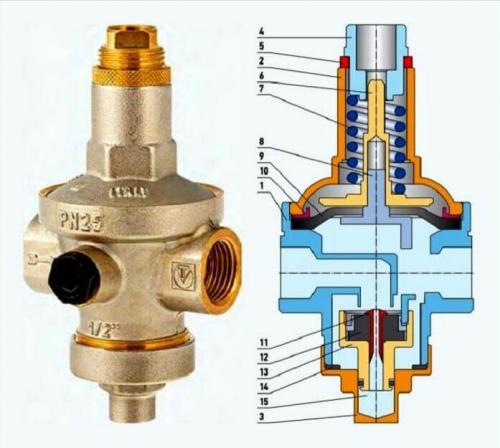

Устройство редуктора:

• латунный или стальной корпус (1) с крышкой (2) и пробкой (3);
• регулирующий болт для настройки механизма (4);
• гайка для фиксации болта (5);
• шток поршня (6, 13) с цилиндром (8);
• механические пружины (7);
• мембрана (9) с распределительным кольцом (10) или поршень в механической модели;
• рабочий клапан, состоящий из винта (11) и прокладки (12);
• уплотнитель (14) и демпферная камера для заглушки (15).

Также редукторы, в зависимости от производителя и назначения, комплектуются дополнительными элементами — воздушными клапанами, фильтром, манометром, шаровым краном.

Редуктор давления воды

Регуляторы горячей и холодной воды бывают статическими и динамическими. Первые поддерживают настроенный уровень давления на постоянной основе, вторые предназначены для непрерывного водоснабжения и потока. Редукторы применяются в бытовом и промышленном коммунальном водообеспечении, на насосных станциях и в пожарных службах, а также на водозаправках и станциях мелиорации.

Реле давления воды неисправности. Описание проблемы

В статье про устройство автоматической насосной станции значительное внимание я уделил такой её детали, как реле-регулятор давления. Приборчик небольшой по размеру, но очень ответственный. Он включает насос, когда давление в водопроводе уменьшается до некоторого давления включения и выключает мотор насоса, когда давление повысится до определённого давления выключения.

Если реле не сработает, то это грозит нам большими неприятностями. Действительно, если насос не включится, в водопроводе закончится вода, притом это обязательно произойдет в самый неподходящий момент, уж вы мне поверьте! И такой сценарий, на самом деле, самый благоприятный. В этом случае мы скорее всего не попадем на денежные затраты. Будет намного хуже, если насос не отключится вовремя. При этом нам грозит не только перерасход электричества. В зависимости от конструкции насоса вода в нем может закипеть. При этом могут пострадать различные части насоса, например, сальники. Существует опасность вообще безвозвратно потерять насос.

Короче говоря, понятно, что реле давления - деталь весьма ответственная, и очень странно, что они выпускаются в таком качестве, что работают совершенно непредсказуемо, то есть могут работать несколько лет без каких бы то ни было проблем, а могут работать очень неустойчиво и весьма ненадёжно.

Мне повезло. Я построил насосную станцию, и она не доставляла мне никаких хлопот долгое время, точнее порядка девяти лет. Теперь мне кажется, что я достиг совершенно феноменального результата и буду ещё долго вспоминать его, рассказывать о нем, как о чуде, и мне никто не будет верить. Будут думать, что я трепач и выдумщик.

Сейчас у меня накопилась уже целая коллекция совершенно разных реле давления. Первое реле - самое простое, купленное вместе с насосом. Произведено оно было в Италии и прослужило верой и правдой около девяти лет. Второе - точно такое же, но сделанное в Китае. Это прослужило всего дня три. Третье - весьма симпатичное и довольно дорогое - тоже итальянское. Я на него очень надеялся. Но оно прослужило всего год или чуть больше, и тоже постепенно перестало работать как следует. Сейчас я разорился на самое крутое реле давления, которое есть на рынке. Это профессиональное реле давления FF4-4DAH . Оно сделано в Германии. Это буквально последняя надежда на передовую мировую инженерную мысль.

Короче говоря

Меня вопрос надёжности реле давления просто достал, и я решил поставить на нем точку, а именно разобраться, почему эти реле так плохо работают и выяснить, можно ли их исправить или сделать что-нибудь, чтобы они работали нормально.

В этой статье я досконально разберусь со схемой двух одинаковых реле. Это регуляторы, напоминаю, номер 1 и 2. Вот китайский вариант номер два. Это действительно клон регулятора номер один, который проработал у меня верой и правдой много лет.

Регулировка давления воды в квартире. Регулировка устройства

Многие хозяева задаются вопросом, как отрегулировать регулятор давления воды в квартире. Эту задачу можно легко выполнить своими руками. Большинство устройств выпускаются с предустановленной настройкой. Согласно этому давление в них составляет 3 бар. Но, при необходимости можно снизить или увеличить этот параметр самостоятельно.

Редуктор давления воды в разобранном виде

Для выполнения настройки может понадобиться гаечный ключ или широкая отвертка. Выбор инструмента зависит от модели редуктора. Конечно, в современных устройствах настройка выполняется вручную без использования каких-либо дополнительных инструментов.

Прежде всего, нужно убедиться в том, что редуктор давления воды в водопроводе надежно установлен. После проведения установки устройства открывают подачу воды. На этом этапе нужно проверить систему на наличие протечек. Чтобы предотвратить возникновение таких проблем, при монтаже редуктора стоит использовать уплотнительный материал.

Регулировка редуктора давления воды в квартире осуществляется при закрытых кранах. В нижней части устройства есть установочная головка, которая и отвечает за регулировку напора жидкости в трубопроводе. Если давление нужно увеличить, то головка вращается по часовой стрелке. В ином случае вращающие движения выполняется против часовой стрелки.

Одно полное вращение головки позволяет изменить давление на 0,5 бар. Это будет заметно по движению стрелки. Таким образом, выполняется регулировка регулятора давления воды в квартире. Работу можно легко выполнить своими руками.

Настройка реле давления воды. Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

Реле давления — элемент который управляет работой насосной станции (например AQUAJET или AQUAJET-INOX ) и который делает возможной её работу в автоматическом режиме. Реле давления имеет несколько характеристик:

Настройка реле давления воды

Реле давления — элемент, который управляет работой насосной станции (например, AQUAJET или AQUAJET-INOX) и который делает возможной её работу в автоматическом режиме.

Реле давления имеет несколько характеристик:

• Давление включения - это минимальное давление, при котором реле включает насосную станцию.
• Давление выключения - это максимальное давление, при котором реле выключает насосную станцию.
• Положение - это положение реле, при котором оно находится в включенном или выключенном состоянии.
• Установка - это процесс настройки реле давления, при котором оно регулируется для работы насосной станции.

Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе:

Для настройки реле давления и регулировки давления воздуха в гидроаккумуляторе рекомендуется использовать следующие шаги:

1. Установите реле давления в положение "включено" и включите насосную станцию.
2. Проверьте, что давление в системе достигает минимального значения (давление включения).
3. Установите реле давления в положение "выключено" и выключите насосную станцию.
4. Проверьте, что давление в системе достигает максимального значения (давление выключения).
5. Установите реле давления в положение "автомат" и включите насосную станцию.
6. Проверьте, что давление в системе поддерживается на постоянном уровне.

Важно: перед настройкой реле давления и регулировкой давления воздуха в гидроаккумуляторе рекомендуется прочитать инструкцию по эксплуатации насосной станции и реле давления.

• Давления включения ( P_вкл ) — это то давление (бар), при котором происходит включение насосной станции путем замыкания контактов в реле давления. Иногда давление включения еще называют „нижним“ давлением.
• Давление выключения ( P_выкл ) — это давление (бар), при котором происходит выключение насосной станции путем размыкания контактов в реле давления. Иногда давление выключения еще называют „верхним“ давлением.
• Перепад давления ( ΔP ) — абсолютная разница между давлением выключения и давлением включения (бар).
• Максимальное давление выключения — это то максимальное давление (бар), при котором возможно отключение насосной станции.

Любое реле давления имеет заводские установки и, как правило, они следующие:
Давление включения: 1,5-1,8 бар
Давление выключения: 2,5-3 бар
Максимальное давления выключения: 5 бар

Как все это работает:
Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции DAB к работе» ), и вся система заполнена водой. После открытия любого крана (душ, мойка и т.п.) и начала водоразбора, давление в системе начнет плавно (благодаря мембранному гидробаку) падать, что легко отследить по манометру. Все это время вода поступает потребителю из гидробака. При достижении „нижнего“ давления включения (его можно также отследить по манометру в момент включения насоса) контакты внутри реле давления замкнутся и насос запустится. Все остальное время водоразбора насос продолжает работать, подавая воду напрямую потребителю. После завершения водоразбора (все краны закрыты), насос все еще продолжает работать, только теперь вода подается не потребителю, а закачивается в гидробак (т.к. больше ей некуда деться) и давление плавно возрастает. При достижении давления выключения (можно легко отследить по манометру в момент остановки насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующем водоразборе цикл повторяется. Все довольно просто.

Как проверить реле давления воды. Настройка реле давления насосной станции своими руками (на примере РДМ-5)

При эксплуатации насосной станции можно столкнуться с ситуацией, когда сбились настройки или вышло из строя реле давления. Это легко заметить: либо уменьшилось давление в водопроводе, либо насосная станция не включается на заданной нижней границе давления.

Механическое реле давления автоматизирует работу насосной станции, управляя включением-отключением насоса для поддержания стабильного давления воды в трубопроводе. На заводе-изготовителе устанавливаются стандартные настройки: давление отключения 2,5 – 3,0 атм., включения – 1,5 – 1,8 атмосферы (в зависимости от производителя). При замеченных проблемах с напором воды в доме необходимо ответственно подойти к настройке реле давления, так как существует прямая зависимость межу настройкой реле, объемом гидроаккумулятора и напором.

Регулировка давления в насосной станции

Настройка реле давления начинается с проверки давления сжатого воздуха в гидроаккумуляторе. При этом насосную станцию следует отключить от сети и бак гидроаккумулятора должен быть пуст. Для этого следует открутить боковую крышку на баке (см. рисунок – красная стрелка) и с помощью обычного автомобильного насоса с манометром проверить давление. Оно должно быть порядка 1,5 атм. Если замеренное значение меньше, давление необходимо поднять насосом до требуемого уровня. Следует отметить, что воздух в баке всегда должен находиться под давлением, и при эксплуатации насосной станции его время от времени необходимо проверять и подкачивать в случае необходимости, что увеличит срок службы мембраны гидроаккумулятора.

Если после регулировки давления в гидроаккумуляторе насосная станция не станет работать в штатном режиме, необходимо приступить к настройке самого реле давления. При этом следует помнить, что давление выключения насоса (верхняя настройка) не должна превышать давление, которое способен развить насос!

Настройка реле давления РДМ-5 насосной станции

Настройка реле давления РДМ-5 производится в работающей системе под давлением. Для этого, включаем насосную станцию в сеть и даем насосу поднять давление в системе, после чего сработает реле и отключится двигатель.

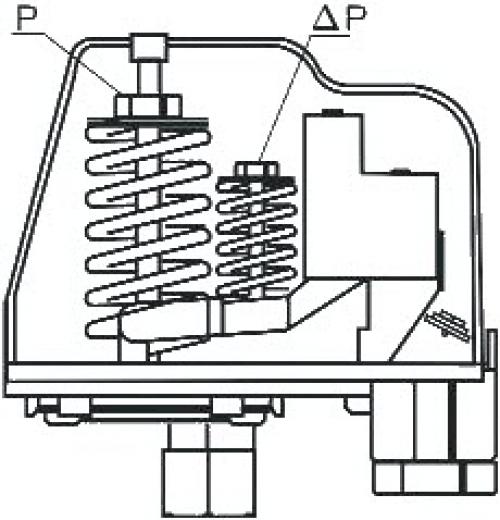

Далее выполняем непосредственно настройку реле давления:

1. Снимаем крышку реле и полностью ослабляем прижимную гайку меньшей пружины.
2. Настраиваем требуемое минимальное давление (включение насоса). Для этого вращаем прижимную гайку большей пружины (по часовой стрелке – увеличиваем давление и наоборот). Затем открываем кран и даем воде стекать, при этом снижается давление в системе. Смотрим, когда включится насос и, если результат не устраивает, регулируем дальше, пока не добьемся требуемого результата..
3. Регулируем давление выключения насоса (верхний предел). Вращая прижимную гайку меньшей пружины, выставляем требуемое значение верхнего давления. Поступаем следующим образом. Включаем насос, дожидаемся срабатывания реле. Если величина давления отключения не устраивает, спускаем воду, регулируем пружину и повторяем процесс.

Таким образом, мы настроили реле давления.

Ремонт реле давления насосной станции (

Что же желать, если реле не настраивается? Вероятно, оно вышло из строя. Здесь существует два пути решения этой проблемы: покупка нового реле или ремонт существующего. В первом случае советуем присмотреться к современным и недорогим реле давления — стрелочным или цифровым.

Для тех, кто пока не хочет по той или иной причине менять уже морально устаревшее реле, рекомендуем воспользоваться методами ремонта и чистки реле давления РДМ-5 .

В случае возникновения других неисправностей и неполадок насосной станции настоятельно рекомендуем прочесть статью, где подробнейшим образом рассмотрено, как выявить причину поломки и самостоятельно отремонтировать насосную станцию.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/kakie-neispravnosti-rele-davleniya-vody-dlya-nasosa-mogut-byt-pochemu-ne-rabotaet-i-chto-s

Настройка регулятора давления воды насосной станции. Настройка давления в насосной станции с гидроаккумулятором

Чтобы сделать в небольшом частном доме автономную систему водоснабжения, будет достаточно обычного насоса, скважинного или поверхностного, с подходящими характеристиками производительности. Но для дома, в котором проживает больше 4 человек, или для 2-3 этажного жилища потребуется устанавливать насосную станцию. Это оборудование уже имеет заводские настройки давления, но иногда их необходимо корректировать. Когда требуется регулировка насосной станции, и как это делать, будет рассказано ниже.

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

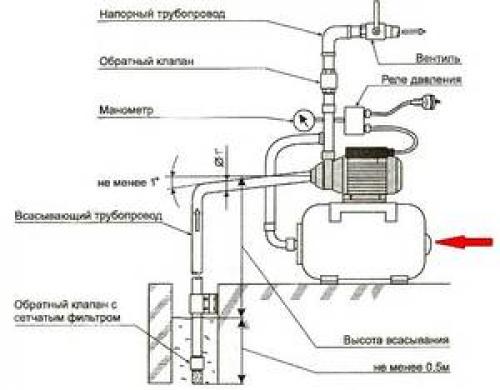

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

1. Гидроаккумулятор . Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
2. Насос . Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
3. Реле давления . Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
4. Обратный клапан . Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
5. Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.
