Теплый пол в квартире. Инфракрасные «тёплые» полы

Теплый пол в квартире. Инфракрасные «тёплые» полы

Эта разновидность полов с электроподогревом появилась позже кабельных систем. Передача тепла от нагревательного контура окружающей среде происходит в них посредством инфракрасных лучей, генерируемых излучателями плёночного или стержневого исполнения.

Плёночный ИК-излучатель представляет собой полосу из полиэстеровой плёнки толщиной в полмиллиметра, поперёк которой с малым шагом размещены графитовые пластины, замкнутые между собой продольными медно-серебряными проводниками. Для удобства компоновки на основании плёночные излучатели производятся шириной 50, 80 и 100 см при длине рулонов от 1 до 20 м. Эти ИК-нагреватели рассчитаны на питающее напряжение 220/230 В, их потребляемая мощность – от 170 до 230 Вт.

Как и резистивные кабели, плёночные нагреватели нельзя размещать под мебелью, при этом основание под укладку контура должно быть тщательно выровнено.

Кроме того, при устройстве «тёплых» полов из плёнки нельзя использовать «мокрые» технологии монтажа системы подогрева – укладка контура под стяжку или в её толщу, заливные полы и т.д. Поверх плёночных ИК-нагревателей нужно устраивать финишную отделку из материалов, монтируемых без применения растворов – инженерная доска, ламинат, линолеум.

Стержневой нагревательный контур «тёплых» полов представляет собой фольгированную с одной стороны полосу-основание, поперёк которого с малым шагом размещены гибкие нагревательные стержни из композитного материала (карбон, графит, серебро). Стержни соединены между собой параллельным способом с помощью медных контактов, расположенных вдоль обоих краёв полосы-основания — выход из строя одного элемента не приводит к отключению всего мата.

При фиксированной ширине такого термомата в 83 см его длина может составлять от 0,5 до 25 м, потребляемое напряжение 220/230 В, максимальная мощность 160 Вт/м².

Основным достоинством такого «тёплого» пола является свойство стержней по достижении температуры в 60 0С сокращать потребляемую мощность в полтора раза – это позволяет укладывать маты и под мебелью. Кроме того, стержневые «тёплые» полы пригодны к укладке под стяжку (толщиной до 3 см) с последующей финишной отделкой основания плиткой.

Перечисленные достоинства обуславливают высокую стоимость стержневых «тёплых» полов и, как следствие, редкое использование в квартирах.

Водяной теплый пол в квартире на первом этаже. Водяной теплый пол в квартире — можно или нет

Собрались делать перепланировку ? Среди ограничений, которые распространяются на жителей многоквартирных домов, есть запрет на монтаж тёплого водяного пола, подключённого к внутридомовым системам.

Почему нельзя подключать тёплый пол к общим инженерным сетям, какие санкции ждут тех, кто решит подключиться самовольно и какое законное решение всё-таки существует — ответим в нашей статье.

Подключение тёплого пола к внутридомовым системам отопления и водоснабжения

Владельцы квартир, подключённых к внутридомовым системам отопления и водоснабжения, не имеют права вносить изменения в существующие инженерные коммуникации.

Инженерные сети входят в состав общего имущества многоквартирного дома (п. 5–6 Постановления Правительства РФ от 13.08.2006 № 491). А именно:

• внутридомовые инженерные системы холодного и горячего водоснабжения, состоящие из стояков, ответвлений от стояков до первого отключающего устройства, расположенного на ответвлениях от стояков, указанных отключающих устройств, коллективных (общедомовых) приборов учёта холодной и горячей воды, первых запорно-регулировочных кранов на отводах внутриквартирной разводки от стояков, а также механического, электрического, санитарно-технического и иного оборудования, расположенного на этих сетях;
• внутридомовая система отопления, состоящая из стояков, обогревающих элементов, регулирующей и запорной арматуры, коллективных (общедомовых) приборов учёта тепловой энергии, а также другого оборудования, расположенного на этих сетях.

Потребитель несёт установленную законодательством Российской Федерации гражданско-правовую ответственность за вред, причинённый имуществу иных потребителей вследствие ненадлежащей эксплуатации внутриквартирного оборудования (для потребителя в жилом или нежилом помещении в многоквартирном доме) или внутридомовых инженерных систем (для потребителя в жилом доме).

!

Подключаться к инженерным сетям МКД категорически запрещено. Ни одна управляющая компания такое подключение не согласует.

Самовольное подключение водяного тёплого пола в квартире чревато санкциями и штрафами. А если дело дойдёт до суда, то вас обяжут возместить ущерб, устранить все изменения за свой счёт и вернуть сети в первоначальное состояние.

Причины запретов

Водяной пол, подключённый к общедомовым системам, нельзя делать по нескольким причинам:

• подключения вызывают разбалансировку внутридомовых систем;
• изменения повышают общий уровень энергозатрат;
• существует высокий риск появления проблем с отоплением или водоснабжением у жильцов других квартир;
• присоединение дополнительного водного контура к системе центрально отопления жилого дома снизит уровень давления в трубах — батареи будут греть меньше или станут совсем холодными;
• последствия аварии могут быть очень внушительными, так как невозможно полностью исключить вероятность протечек водяного контура.

Устройство тёплых полов с автономной системой подогрева

В многоквартирных домах принято использовать электрические тёплые полы. Если важно греть полы именно жидким теплоносителем, то законное решение — это водяные полы с автономной системой. Подача и подогрев горячей воды осуществляется в таком случае из нагревательного котла (электрического или газового).

!

Водяной тёплый пол актуален в тех случаях, когда речь идёт о помещениях большой площади. Сооружать сложную систему ради 2–6 квадратов санузла или лоджии не имеет смысла.

Непосредственное инженерное решение по организации водяного тёплого пола состоит из двух основных частей:

1. Распределительный узел, который состоит из коллекторной группы, насоса для обеспечения циркуляции теплоносителя и смесительного узла, обеспечивающего необходимый температурный режим теплоносителя при подключении к системе радиаторного отопления.
2. Контур напольного отопления, состоящий из труб, по которым осуществляется прокачка теплоносителя и передача тепловой энергии материалу пола и напольному покрытию.

Какой пол выбрать — водяной или электрический?

С точки зрения законности и возможных негативных последствий, лучше всё-таки выбрать тёплый пол, работающий на электричестве. Он обходится дешевле, имеет несложную конструкцию, лёгок в монтаже и последующей эксплуатации.

Источник: https://doma-na-veka.ru/stati/vodyanoy-pol-v-kvartire-trebovaniya-k-pomeshcheniyam-gde-budet-realizovano-otoplenie-teplymi

Водяной теплый пол в квартире закон. Как получить разрешение на теплый пол в квартире

Теплый пол в квартире делает ее более удобной, уютной, но на установку таких конструкций необходимо оформить разрешение.

Известны два вида теплого пола – электрические и водяные. Установка любого из видов такого отопления приравнивается к перепланировке, которая может повлиять на климат у соседей. Из-за теплого электрического пола могут возникнуть перепады в электросети в соседних квартирах, а водяной теплый пол снижает температуру в батареях соседей. Конечно, жилищная инспекция, вызванная жильцами, сразу предъявит претензии владельцам таких полов, даже если не они виноваты в понижении мощности или температуры, но без разрешения это грозит демонтажем и штрафом. Чтобы не причинять лишних неприятностей и хлопот себе и соседям, необходимо предварительно согласовать установку теплого пола с соответствующими органами.

Устройство такого пола не включено в перечень запрещенных, также его нет и в списке подлежащих обязательному согласованию. Однако, если теплые полы устанавливаются в квартире находящейся в доме с недостаточной электрической мощностью, проблемы остаются. К такой категории относятся все дома, кроме новостроек.

В прежние времена дома строились с электросетью, рассчитанной на минимальное количество электроприборов, и старая проводка не выдерживает использования современных приборов, в том числе и использование электрического пола. Для устройства теплого пола необходимо заменить проводку и распределительный щиток.

В жилищную инспекцию необходимо предоставить справку о мощности устройства, подтверждающую, что теплый пол не вызовет перегрузок в сети. Такая справка снимет ответственность в случае каких-либо проблем с электросетью. Такую справку нужно получить в управляющей компании, обслуживающей дом, где планируется данная перепланировка.

Если мощности недостаточно, электрический пол установить не получится. Новостройки имеют значительный запас мощности, там теплые электрические полы узаконить проще.

Вам может быть интересно: Какой должна быть температура теплого пола?

Разрешение на водяной теплый пол

H2_2

Если в квартире установлена автономная система отопления, монтаж теплого плода не вызовет проблем, так как такая система не будет влиять на соседние помещения. Сложнее в случае с центральным отоплением. Будет создана нагрузка на систему гораздо больше рассчитанной, в квартирах, к которым следует поток горячей воды после контура теплого пола, температура понизится.

Все-таки можно попробовать получить разрешение в тепловых сетях и в обслуживающей организации. Самым большим препятствием для его получения будет запрет на такую перепланировку, выраженный в п. 11.8 Приложения 1 ППМ 508-ПП, в котором говорится о прямом запрете устройства полов от общедомовых систем горячего водоснабжения либо отопления. Но данный пункт есть не во всех региональных документах. Таким образом, чтобы получить разрешение, необходимо будет провести экспертизу, и, в том случае, если она выявит, что устройство теплого пола не приведет к нарушениям в работе коммуникаций дома, разрешение будет получено. Такой результат экспертизы возможен только при устройстве индивидуального отопления для теплого пола. Тем не менее, в новых домах, где разводка отопления поэтажная, а не привычные стояки, такое разрешение могут дать, при этом обязав подключить. Кроме того, в некоторых регионах такая перепланировка позволена после проведения экспертизы, которая выявит, что это не вызовет нарушения работоспособности системы.

Источник: https://doma-na-veka.ru/novosti/vsyo-o-teplyh-polah-v-kvartire-vodyanoy-teplyy-pol

Как сделать теплый пол в квартире электрический. Монтаж электрического теплого пола с греющем кабелем

В большинстве случаев эту разновидность электрического теплого пола используют под покрытия, которые адгезией связаны с основанием (плитка, керамогранит). Во всех остальных случаях применяют устройства в виде пленки, так как они дают более равномерный прогрев из-за отсутствия расстояния между жилами.

Особенности монтажа кабельного теплого пола

• Мощность резистивного кабеля зависит от его диаметра. Тонкий кабель не получится залить толстым слоем бетона, так как его мощности не хватит, чтобы пробить сквозь плотную плиту.

Для мощного теплого пола разумно выделить отдельную ветку от электрического щитка.

• Мощный пол можно укладывать в стяжку толщиной от 5 до 8,5 см. Структура «пирога» в этом случае будет следующая: в основание укладывают плиты пенополистирола с покрытием из алюминиевой фольги, следом раскладывают резистивный кабель и стальную сетку, сверху заливают цементно-песчаный раствор.
• В стяжку добавляют пластификаторы, чтобы исключить растрескивание от перепадов температур. По периметру комнаты приклеивают демпфирующую ленту. Срок застывания цементно-песчаного раствора составляет 28 дней, на это время нельзя включать нагрев. После застывания нельзя выставлять терморегулятор на максимальную температуру сразу. При такой технологии пол отнимет от высоты комнаты 10 – 120 см.
• Если в квартире низкие потолки и нет возможности залить стяжку, то маты раскатывают прямо на основании без предварительного утепления. Преимущества этого способа заключаются в том, что мы не потеряем высоту помещения. К недостаткам относятся отсутствие выравнивания и нерациональный расход тепла на обогрев потолка соседа этажом ниже.

Водяной теплый пол в квартире с индивидуальным отоплением. Подготовительные работы перед укладкой труб

Для того чтобы проложить теплый пол водяной своими руками в квартире, необходимо подготовить базу для укладки труб.

Основным требованием является ровная поверхность, так как даже при наличии насоса наклон труб может спровоцировать некорректную работу системы.

Чаще всего используются специальные разравнивающие смеси, так как это надежный способ обеспечить устойчивую и ровную базу для теплого водяного пола. Тем не менее, существуют и альтернативы:

• профильные маты;
• теплопроводные пластины.

Профильные маты представляют собой рельефные плиты, в углубления которых можно расположить трубы. Как правило, их уровень выравнивается за счет деревянных лагов. Также, в качестве дополнительного средства распределения тепла по поверхности пола, мат может использоваться как основание для теплопроводных пластин – средства, с помощь которого обеспечивается равномерный прогрев пола.

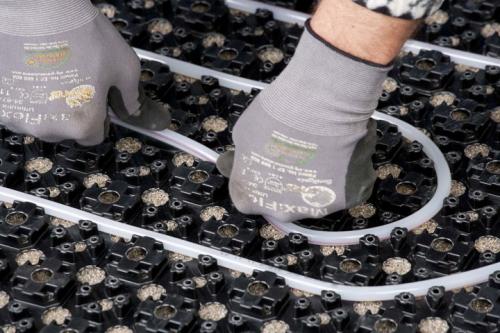

Укладка трубы в профильный мат

Они могут использоваться и как самостоятельные единицы. На выровненной деревянной конструкции располагают пластины, а в специальное углубление закладывают трубы.

Теплопроводные пластины

В случае, если используется не стяжка, то перед установкой крепежных систем прокладывается теплоизоляция:

• рулонные фольгированные утеплители;
• маты из пенополистерола.

Некоторые профильные маты уже изготовлены из теплоотражающего материала.

В любом случае, теплоизоляция нужна для повышения эффективности системы.

После того, как подготовительные работы завершены, прокладываются и фиксируются трубы. Для перестраховки можно включить систему, чтобы избежать риска протечек или прорывов в трубе. Если таковых нет, то можно переходить к финальному этапу. Сверху вся система заливается смесью для полов, после чего ждут полного её высыхания. Только после этого теплый водяной пол можно включать.

Для того чтобы проложить теплый пол водяной своими руками в квартире, необходимо подготовить базу для укладки труб.

Основным требованием является ровная поверхность, так как даже при наличии насоса наклон труб может спровоцировать некорректную работу системы.

Разравнивающие смеси

Чаще всего используются специальные разравнивающие смеси, так как это надежный способ обеспечить устойчивую и ровную базу для теплого водяного пола.

Тем не менее, существуют и альтернативы:

Профильные маты

Профильные маты представляют собой рельефные плиты, в углубления которых можно расположить трубы.

Как правило, их уровень выравнивается за счет деревянных лагов.

Также, в качестве дополнительного средства распределения тепла по поверхности пола, мат может использоваться как основание для теплопроводных пластин – средства, с помощью которого обеспечивается равномерный прогрев пола.

Теплопроводные пластины

Они могут использоваться и как самостоятельные единицы.

На выровненной деревянной конструкции располагают пластины, а в специальное углубление закладывают трубы.

Теплоизоляция

В случае, если используется не стяжка, то перед установкой крепежных систем прокладывается теплоизоляция:

Некоторые профильные маты уже изготовлены из теплоотражающего материала.

В любом случае, теплоизоляция нужна для повышения эффективности системы.

Установка труб

После того, как подготовительные работы завершены, прокладываются и фиксируются трубы.

Для перестраховки можно включить систему, чтобы избежать риска протечек или прорывов в трубе.

Если таковых нет, то можно переходить к финальному этапу.

Завершение работ

Сверху вся система заливается смесью для полов, после чего ждут полного ее высыхания.

Только после этого теплый водяной пол можно включать.

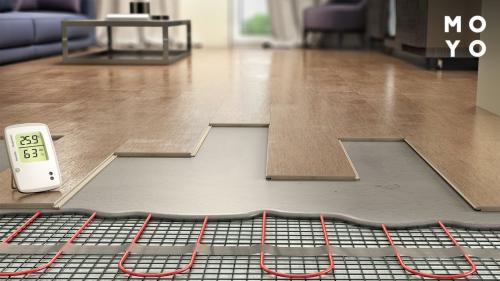

Стоит ли делать теплый пол в квартире. Монтаж

Когда устанавливают батарею, понимают, что она будет обогревать за счет теплых потоков воздуха. Поэтому специалисты всегда оставляют зазор между стенкой и прибором. Он в пределах десяти сантиметров. Берут условную мощь радиатора из расчета 100 Вт на 1 м² одной секции. Не стоит игнорировать квадратуру комнаты, размеров окон, хорошо ли утеплены стены. Поэтому стоит брать с запасом: 150 Вт на 1 м². И ставить термоголовку — для регулирования температуры.

Косяк такого отопления — в скором появлении желтых пятен на стене возле радиатора. Пыль, которая садится на батарею, пригорает от высокой температуры и пачкает стенку. К тому же, при нижнем и боковом подключении рассеивается в пределах 10% мощности, диагональное в этом плане самое эффективное. Если радиатор расположен слегка утопленным в стене, он теряет десять процентов тепла. А закрытый экраном — 25% из-за нарушения циркуляции воздуха.

Источник: https://doma-otido.ru/novosti/teplyy-pol-v-kvartire-ot-goryachey-vody-osobennosti-vodyanogo-teplogo-pola

Штраф за водяной теплый пол в квартире. Теплые полы от центрального отопления

Если у вас встал вопрос делать теплый пол от центрального отопления в квартире или нет, то мы можем ответить, что делать можно, но только правильно. Хоть данная конструкция и предназначена для домов с индивидуальной системой отопления. Неграмотное подсоединение к отоплению станет толчком для нарушения циркуляции носителя тепла и давления в системе. Но при соблюдении всех тонкостей и нюансов монтажа делать теплый пол от отопления в помещении можно. Далее мы подробно рассмотрим, как подключить теплый пол к системе отопления.

Прежде чем произвести подключение системы теплый пол к батареи, изучим неприятные моменты, могущие возникнуть:

• Дисбаланс температурного режима в системе. Обратите особое внимание, что максимально допустимый нагрев равен 55 градусам, а температура носителя в радиаторе равна около 85 градусов. Подключенные напрямую теплые полы от отопления могут очень скоропостижно прийти в негодность, а так же может повредиться напольное покрытие.
• Во многих многоквартирных домах, где осуществлен централизованный узел отопления, запрещена укладка водяных теплых полов. Если будет обнаружена данная система компетентными службами, то возможен большой штраф.

Если вы решились установить теплые полы от центрального отопления в квартире, то необходимо изучить все доступные варианты. Для того чтобы выбрать самый подходящий вариант именно для вашего случая.

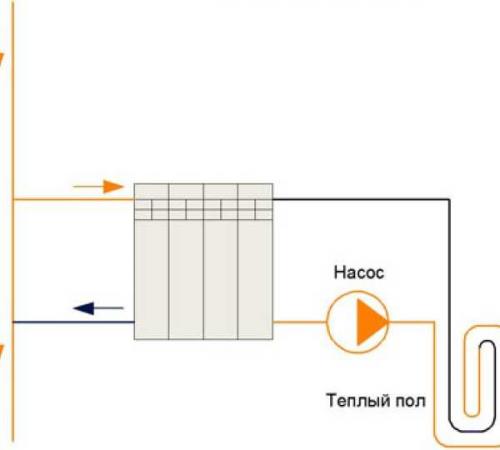

1. Соединение, где применяется прямая схема присоединения к радиатору отопления. Применяется наиболее примитивный маломощный водяной насос. Наиболее простой и мало затратный метод, но имеет очень низкую надежность. При данном способе подключения обогрев регулировать невозможно, а температура в системе может снижаться значительно, что может привести к нарушению теплоснабжения других квартир запитанных от этого стояка.

   Подключение водяного теплого пола к радиатору отопления

2. Прямое подключение с применением байпаса. В данном варианте присутствует возможность регулирования подачи горячего носителя в отопительный контур. Для данной конструкции выбираются трубы диаметром 16 мм, а размер системы не должен превышать семидесяти метров. Насос наиболее важная деталь этой системы, он обязан перегонять до десяти литров в секунду с напором 2 м.
3. С применением трехходового клапана. При подключении теплого пола по такой системе существенно снижается тепловой расход. Термостат, вмонтированный в клапан, гарантирует равномерную температуру в системе.
4. Система с применением одного запорного и двух трехходовых клапанов. Этот вариант считается современным, потому что позволяет осуществлять регулирование температуры за счет использования «обратки». Клапан двухходовой в этой системе применяется для недопущения ситуации, в которой насос станет работать в холостом режиме.
5. Подключение с применением выносного датчика. Отличается от выше представленной схемы наличием вынесенного контролера. Если температура увеличится значительно, то датчик перекроет подачу горячей воды в контур, а при снижении температурного значения доопределенного уровня, то датчик открывает подачу горячей воды. Эта система позволяет хорошо контролировать температуру батареи. Применение несколько датчиков позволяет более надежно контролировать температурный режим.
