Укладка теплого пола под плитку. Укладка электрического теплого пола под плитку своими руками

Укладка теплого пола под плитку. Укладка электрического теплого пола под плитку своими руками

Для укладки электрического теплого пола под плитку важно наличие некоторых навыков, однако при желании данную процедуру можно реализовать самостоятельно.

Технология монтажа состоит из нескольких этапов: подготовки поверхности, теплоизоляции, подключении блока управления, установка кабеля или матов, и в завершении укладывание кафеля. Иногда требуется дополнительно заливать бетонную стяжку.

Чтобы правильно положить электрический теплый пол, рекомендуется заранее изучить последовательность монтажных работ, а также подготовить нужные материалы и инструментарий.

Виды конструкций

Существует несколько видов конструкций, которые могут быть установлены под кафельную плитку. Прежде чем принять окончательное решение о выборе конкретного типа, надо тщательно изучить особенности и отличия подобных систем. Чаще всего используют такие типы систем:

• водяной – предполагает наличие крупной и тяжелой стяжки, в которую будет произведена укладка трубопровода. Главный недостаток – на исходную поверхность оказывается большое давление, поэтому требуется его дополнительно укреплять. Также есть опасность заливания соседей в случае прорыва труб. Монтаж достаточно сложный, может быть выполнен только профессионалом (самостоятельная укладка невозможна), сам процесс занимает около месяца, т.к. требуется ждать полного застывания стяжки.

• Инфракрасный – способен обеспечить большое количество инфракрасного излучения при сравнительно невысокой температуре нагрева кабелей. Подобная разновидность имеет малую толщину, поэтому укладка может производиться даже в квартирах с невысокими потолками. Единственный недостаток – инфракрасный вид лучше подходит для монтажа под ламинат / паркет, а не плитку.
• Электрический пол – работает от общей электросети, однако его подключение не требует получения специализированного разрешения от соответствующих инстанций. Единственным недостатком может стать лишь стоимость эксплуатации системы из-за высокой цены на электроэнергию. Решением данной проблемы является укладка специальных усовершенствованных нагревательных кабелей, которые самостоятельно регулируют расход энергии на основе температуры внешней среды.

Учитывая вышеописанные положительные и отрицательные моменты, можно выделить наиболее оптимальный вариант. В многоэтажном доме осуществить монтаж электрического теплого пола, возможно, без получения каких либо разрешений (с чем вы непременно столкнетесь при монтаже водяного теплого пола). Процесс укладки занимает всего несколько суток, он может реализовываться владельцами помещения.

Укладка ик теплого пола. Подготовка плана и проведение расчетов

Начинают монтаж электрического теплого пола с создания проекта. Сначала определяют, система будет работать как отопление основного типа или дополнительного. В первом случае площадь полосок должна быть не меньше 75-80% от общей площади комнаты. Во втором минимумом считается 40%. В любом случае проводятся замеры, в верном масштабе строится план помещения. На нем отмечаются ИК-полотна.

Ихнельзя размещать под крупной и тяжелой мебелью или бытовой техникой. Они аккумулируют слишком большое количество тепловых волн, возвращают их нагревателям, из-за чего те перегреваются и выходят из строя. Поэтому расстояние от массивных предметов до кромок полотен должно быть не меньше 100 мм.

Выбирают направление укладки. Специалисты советуют укладывать полотнища вдоль комнаты. Так получается самый экономный расход материала. Но при этом надо учесть рекомендации производителя о максимальной длине одного отрезка. Обычно это 8 м. При разработке проекта учитывают и расстояние между термопленкой и стеной. Оно должно быть от 100 до 400 мм. После того как план будет готов, подсчитывают общую длину полотна.

Осталось определить мощность оборудования. Обычно для дополнительного отопления выбирают термопленку 150 Вт, а для основного — 220 Вт. Менее мощный вариант больше подходит для линолеума, ламината или ковролина. Его не стоит класть на балконе и в квартирах первого этажа. Более мощная система 220 Вт не ограничена в условиях эксплуатации.

Укладка тёплого пола под плитку водяного. Укладка теплого водяного пола под плитку: рекомендации и пошаговая инструкция

Что такое водяной «теплый пол», сегодня знают все.

А вот в вопросе его устройства многие пока путаются.

Основные моменты данного процесса мы постарались прояснить в этой статье, тема которой — укладка теплого водяного пола под плитку.

Можно ли укладывать водяной пол под плитку?

Не только можно, но даже нужно.

Ведь при наличии нагревателя в конструкции пола главный недостаток керамической или каменной плитки — высокая теплопроводность — превращается в преимущество.

Вспомните: в обычных условиях плитка всегда является холодной на ощупь, отчего ходить по ней босиком крайне некомфортно.

Такой эффект объясняется именно высокой теплопроводностью — материал активно отбирает тепло кожи и та чувствует холод.

Если же внутри пола устроен подогрев, то тепло, благодаря той же высокой теплопроводности, будет беспрепятственно поступать в помещение.

Таким образом, система «теплый пол» (ТП) будет работать с предельной эффективностью. В этом отношении с плиткой не сравнится ни какое другое напольное покрытие.

Существует, конструкция которых подразумевает использование металлической решетки или матов из другого материала.

О самодельном способе укладки теплых полов под плитку читайте.

О других способах укладки водяного пола смотрите.

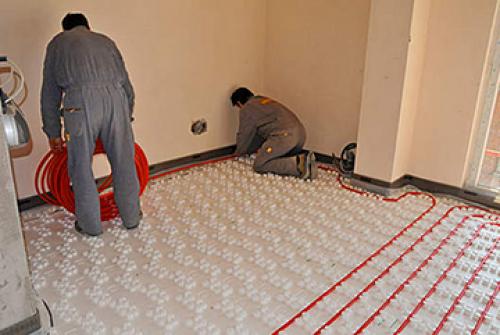

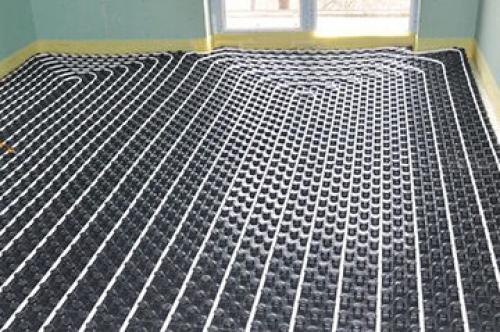

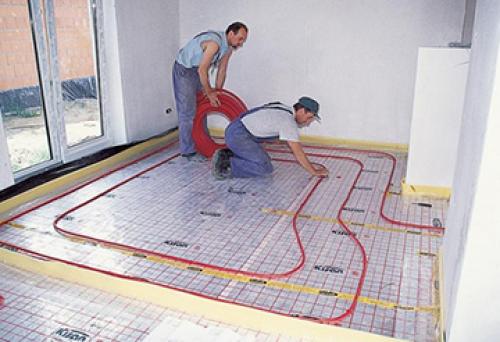

Как укладывать водяной теплый пол под плитку?

Данная операция не требует высокой квалификации, так что она вполне окажется по плечу и новичку.

Нужно только аккуратно следовать нижеизложенным рекомендациям.

Сделать это будет проще, если иметь представление об устройстве пола с подогревом и роли каждого из его слоев.

Давайте уделим этому немного внимания.

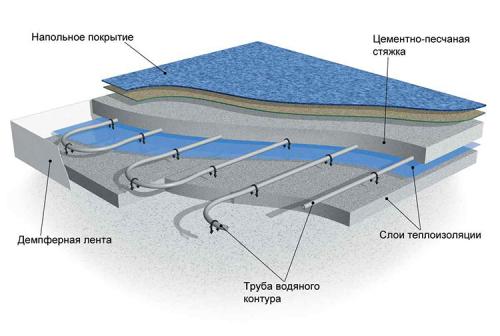

Устройство теплого водяного пола под плитку

Если говорить коротко, то возводимая нами конструкция будет выглядеть так (снизу вверх):

1. Гидроизоляция. Защитит все составляющие ТП от поступающей снизу влаги — как в жидком, так и в парообразном виде.
2. Черновая (выравнивающая) стяжка. Укладывается по необходимости — если поверхность основания слишком уж неровная.
3. Утеплитель. Предотвратит утечку драгоценного тепла в нижерасположенные плиту или грунт. Для лучшего эффекта весьма желательно, чтобы утеплитель имел особое покрытие, отражающее инфракрасное излучение.
4. Армированная стяжка, в которой находятся трубы ТП. Стяжка играет роль не только несущего нагрузку элемента, но и распределителя тепла. В полах по лагам, в которых стяжка не предусмотрена, в качестве теплораспределителя следует использовать алюминиевый пластины, укладываемые поверх труб.

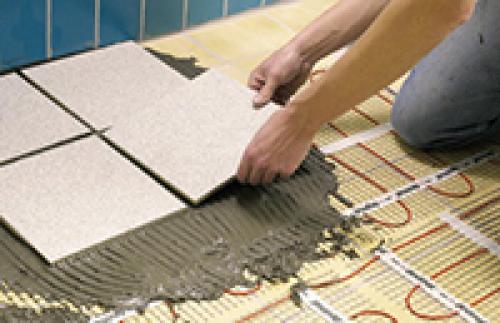

5. Финишное покрытие: плитка, уложенная на клей.

Устройство теплых полов

Важно понимать, что в конструкции пола можно использовать только прочный утеплитель, способный без существенных деформаций выдержать приходящуюся на него нагрузку.

Исключение составляют полы по лагам — здесь нагрузку держат лаги, так что утеплитель можно применять любой.

В последнее время в сети часто можно встретить рекомендации «специалистов» применять в системах ТП со стяжкой фольгированный Пенофол (вспененный полиэтилен). Следовать этим неразумным советам, конечно, нельзя: мягкий пенополиэтилен просто сплющится под тяжестью стяжки. Вдобавок имеющаяся на нем металлическая фольга будет почти сразу уничтожена щелочной средой раствора.

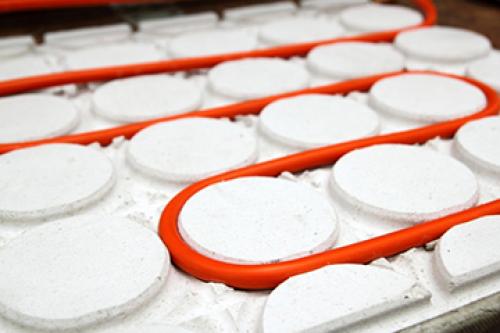

О трубах

Необходимо решить, какие трубы вы будете применять. Наилучшей теплопроводностью обладают металлические.

Доступны два варианта:

• медные: очень дорогой вариант (в зависимости от диаметра, 250 – 330 руб./п.м.), к тому же для монтажа придется приглашать специалиста;
• гофрированные из нержавеющей стали: изгибаются как угодно и стоят намного меньше медных (80 – 160 руб./п.м.).

Выпускаются металлические трубы с наружной защитной полимерной оплеткой.

Более доступными являются полимерные (пластиковые) трубы.

Применяют несколько их разновидностей:

Полипропиленовые

Самый дешевый материал (30 – 45 руб./п.м.).

Но имеет много недостатков:

• почти не сгибается;
• реализуется короткими отрезками;
• от нагрева даже при наличии армирования (марки PN20 и PN25) сильно расширяется.

Обратите внимание! Любая пластмасса пропускает внутрь кислород из окружающего воздуха, поэтому для систем отопления нужно приобретать только трубы с армированием из алюминия или иного газонепроницаемого материала (антидиффузионный слой).

Укладка тёплого пола под ламинат. Электрический теплый пол под ламинат – виды, какой выбрать и произвести монтаж

Электрический тёплый пол — это комфорт и уют в вашем доме. Он укладывается под разное напольное покрытие. Ламинат плюс электро отопление — идеальное сочетание, так как изделие холодное, и ходить по нему без дополнительного обогрева не уютно.

Ламинат можно класть на электроматы и инфракрасный пленочный теплый пол. На напольном покрытии должна стоять специальная маркировка, согласно которой материал совместим с подогревом.

Прочитав данную статью, вы ознакомитесь с разновидностями электрических полов с подогревом, сможете понять, какой из них наиболее подходит для ванной или жилой комнаты отделанной ламинатом. Кроме того, узнаете — как уложить тёплый пол под ламинат своими руками.

Типы полов под ламинат

Тёплый электрический пол — отопительная система, обогревающая финишную поверхность. Он может укладываться в любой комнате, плюс — не портит интерьер, так как спрятан под покрытием.

Варианты электрического отопления — кабельный и инфракрасный. Каждый вид со своими достоинства и недостатки. Принцип работы заключается в преобразовании электроэнергии в тепловую.

Инфракрасный плёночный

Инфракрасный тёплый пол — термоплёнка с нагревательными углеродными элементами, излучающая инфракрасные волны. Шириной изделие бывает от 30 до 100 мм, выпускается разной мощностью. Модель не первый год существует на рынке, является популярной, так как экономит до 20% электричества.

Достоинства инфракрасной электрической плёнки:

• простота монтажа и эксплуатации;
• не влияет на высоту потолков, так как толщина плёнки всего 1 мм;
• не вредит здоровью человека, так как практически не излучает электромагнитных волн;
• не боится механических нагрузок, поэтому можно устанавливать под мебель.

Данный вид электрического обогрева не способствует выделению формальдегида, который содержится в клее ламелей, так как нагревается инфракрасными лучами.

Практически единственный недостаток — высокая цена. Но за счёт простоты монтажа и экономии при эксплуатации, общая стоимость устройства не сильно отличается от других видов.

Монтаж

Начинать монтаж электрического тёплого инфракрасного пола под ламинат нужно с подготовки проекта и покупки материала.

Укладка инфракрасного теплого пола. Недостатки пленочных инфракрасных систем

Информация о недостатках ИК систем позволит составить полную картину этого способа обогрева. К тому же, скрывать их изнаночную сторону будет нечестно, ведь любой недочет при определенном стечении обстоятельств может стать причиной отказа от применения ИК-пленки. Итак, минусы использования инфракрасного теплого пола:

1. Система карбоновых нагревателей работает от сети 220В, при этом сила тока является потенциально опасным фактором. Даже несмотря на наличие заземления и автоматической системы защитного отключения, существует опасность поражения электрическим током.
2. Несмотря на то, инфракрасная пленка является одной из самых эффективных электрических нагревательных систем, она очень сильно проигрывает водяному теплому полу по показателю экономичности. Этот разрыв еще больше увеличивается, если контур последнего подогревается с использованием природного газа.
3. Зависимость от электричества. Разумеется, о надежной работе оборудования можно забыть при частых отключениях электричества. Конечно, кто-то может возразить, что и водяные контуры напольного обогрева функционируют благодаря электрическим циркуляционным насосам. Тем не менее, при отключении электроэнергии небольшая мощность такой помпы позволяет подключить ее через инвертор к автомобильному аккумулятору или маломощному генератору. ИК-нагреватели потребуют большой генерирующей мощности и высокого расхода топлива, поэтому такой вариант будет нецелесообразным.
4. Места размещения инфракрасных нагревателей запрещается перекрывать стационарной мебелью или оборудованием. Первоначальная укладка ИК-пленки, естественно, будет учитывать это требование. Но как быть, если захотелось сменить обстановку? Разбирать пол и выполнять укладку заново? Даже если сверху будет уложен ламинат, процесс не назовешь простым. Конечно, производитель рекомендует в таких случаях оставлять воздушный зазор между мебелью и полом, но будет ли эстетично выглядеть диван или шкаф при их установке на деревянные бруски?
5. Укладка инфракрасных нагревателей под мягкие напольные покрытия требует установки промежуточного слоя с высокой механической прочностью. В его качестве используется фанера, гипсоволокнистые или древесноволокнистые плиты, ДСП, OSB и т. д., что приводит к дополнительным финансовым тратам. В случае с кабельными или водяными способами обогрева, укладка линолеума или ковролина усложнения конструкции не требует.

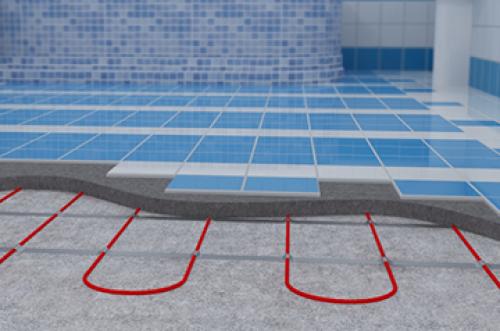

Укладка электрического теплого пола. Монтаж кабельного электрического теплого пола

Укладка кабельного теплого пола предполагает:

• снятие старого напольного покрытия;
• выравнивание основания или заливку бетонной стяжки;
• укладку теплоизолирующего слоя;
• установку терморегулятора;
• монтаж кабеля;
• заливку стяжки;
• укладку финишного покрытия.

Если под снятым напольным покрытием обнаруживается ровное основание, достаточно зашпаклевать все трещины и щели, которые на нем есть, после чего можно приступать к укладке теплоизоляции.

Но в большинстве ситуаций необходимо залить бетонную стяжку толщиной не меньше трех сантиметров. Укладка кабеля на ровное основание — залог его долгой и надежной работы. Если поверхность будет плохо подготовлена, расположенная на ней обогревательная система может довольно быстро прийти в негодность после того, как жильцы дома начнут ходить по полу.

Чтобы свести потери энергии к минимуму, кабель теплого пола нужно укладывать поверх слоя теплоизоляционного материала. Можно использовать пенофол, который продается в рулонах и имеет покрытие из тонкой фольги с верхней стороны. Это материал легкий и тонкий, при этом он обеспечивает надежную теплоизоляцию. Стыки между отдельными кусками пенофола лучше заклеить монтажным теплоизоляционным скотчем.

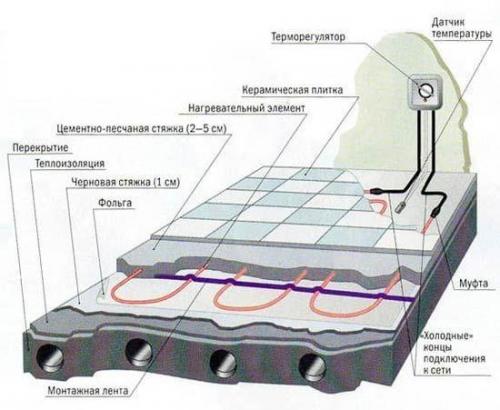

Схема укладки теплых полов

Перед тем, как приступать к укладке кабеля, нужно установить терморегулятор — прибор, посредством которого регулируется температура теплого пола. Он размещается на стене в удобном месте, к нему подводится электричество от распределительного щитка.

От терморегулятора отходит провод, по которому энергия подается на обогревательный кабель, и проводка температурного датчика. Для них нужно проштробить на стене вертикальную канавку. Сам датчик надо поместить внутрь гофрированной трубки, в таком случае его можно будет легко извлечь и заменить, если он выйдет из строя.

Кабель в ванной на полу

Кабель укладывается змейкой с выбранным шагом и фиксируется на монтажной ленте, которую крепят к полу с помощью дюбелей или саморезов. Расстояние между витками обычно составляет не меньше 8 см. Его можно рассчитать по формуле: площадь помещения умножить на 100 и разделить на длину кабеля.

После того, как монтаж отопительной системы завершен, необходимо залить еще одну бетонную стяжку и дать ей просохнуть в течение месяца. Затем можно укладывать сверху финишное покрытие.
