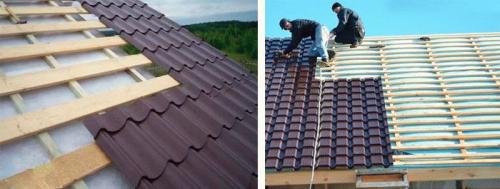

Рассмотрим как правильно класть металлочерепицу:

• Листы металлочерепицы стыкуют в группы до 4-х листов одновременно. При наложении черепицы в одном ряду образуется смещение (до 3 см на 10 м). Именно таким образом выполняется укладка металлочерепицы шаг за шагом. Поэтому материал необходимо укладывать с едва заметным поворотом против часовой стрелки, если капиллярная канавка находится с левой стороны. При этом необходимо стремится, чтобы правые углы листов черепицы в одном ряду размещались на одной линии.
• Поверх первого листа черепица расстилается как в правом, так и левом направлении. Основным критерием при этом служит удобство монтажа. Зачастую работы начинают с той стороны, на которой нет срезов, примыканий или скосов.
• При монтаже с подсовыванием предыдущего листа, для того чтобы капиллярная канавка была закрыта, необходимо край следующего листа черепицы подложить под волну предыдущего. Это позволяет облегчить укладку металлочерепицы своими руками, так как лист фиксируется сверху другим листом. При этом предотвращается сползание черепицы. Но подобная техника укладки чревата царапинами поверхности металлочерепицы.
• Независимо от формы ската крыши, листы черепицы выравнивают строго по горизонтали карниза. При этом следует не забывать организовать свес над карнизом, который зачастую прописан в инструкциях по монтажу металлочерепицы от изготовителя материала кровли. Общая схема укладки металлочерепицы предписывает следующее: черепицу собирают в блоки от 2-х до 4-х листов, которые соединяются короткими саморезами. При этом группа крепится всего одним саморезом как можно выше на обрешетке. Таким образом, блок черепицы можно вращать вокруг оси, выравнивая его по карнизу ската и боковой кромке.
• Если листы черепицы укладываются в несколько рядов, то первый лист монтируют с выравниванием по торцу и карнизу. Второй лист кладут поверх второго, временно прикрепляя его у конька одним саморезом. Листы выравнивают относительно друг друга и их скрепляют вместе. Стык верхнего и нижнего листов закрепляют в верхнюю точку волны с шагом через одну волну (читайте статью: " Как крепить металлочерепицу на крыше ").
• Третий лист кладут слева от первого и их скрепляют между собой. Далее над третьим листом кладут и закрепляют четвертый лист. При этом эти два листа закрепляют без фиксации к обрешетке. Это позволяет регулировать расположение элементов черепицы.
• Далее полученный блок выравнивают по карнизу и торцу, после чего можно окончательно зафиксировать черепицу. После этого можно приступать к монтажу следующих листов кровли.

Монтаж металлочерепицы пошаговая инструкция. Стропильная система и обрешетка

Металлочерепица применяется в обустройстве холодных и утепленных крыш. Стропильная система для холодного типа может быть возведена из стальных или алюминиевых элементов. Но в приоритете все же древесина, потому что крепить листы покрытия к ней проще. Утепленные конструкции требуют более мощных стропильных ферм, потому что между их ногами будет располагаться теплоизоляция. Применение металла в таких ситуациях нецелесообразно, поэтому теплые крыши устраивают по деревянным стропилам с обрешеткой.

Отметим, что устройство кровли из металлочерепицы возможно на скатных крышах с минимальной крутизной скатов 14º. Оптимальной считается крутизна крыш от 15º до 20º.

В сооружении стропильной системы для теплой крыши с металлочерепицей есть свои правила, это:

• Шаг между стропильными ногами не должен превышать 90см. Минимальное расстояние между стропилами 60см. Если шаг существующей стропильной системы больше указанного верхнего предела, устраивается дополнительная обрешетка из поперечно установленной доски.
• Стропильная система устраивается из доски толщиной 50мм. Рекомендованная высота доски 100 или 150мм в зависимости от толщины теплоизоляции.
• Уложенный в распор между стропильными ногами утеплитель не должен контактировать с традиционной гидроизоляцией. Если толщина утеплителя равна поперечной высоте доски, использованной в устройстве стропильной конструкции, то на стропила вдоль их направления набивается дополнительная контррейка размером 30×50 или 50×50. Она создаст зазор в 3-5см.

С целью обеспечения вентиляции деревянных элементов желательно в стропильных ногах сбоку просверлить отверстия Ø 2-2,5см. Формирование отверстий – процедура необязательная, но настойчиво рекомендованная производителями металлической черепицы. Если есть опасения по поводу ослабления конструкции, располагать их советуют ближе к коньку в два-три ряда с шагом 30см.

Перед сооружением обрешетки, работающей как основа для крепления листов, следует проверить геометрические параметры стропильной системы. Измерить и сверить следует длины диагоналей прямоугольных скатов. На мансардных крышах длины диагоналей каждой части ската отдельно. Проконтролировать нужно горизонтальность свесов и конька, а также расположение внешней поверхности стропильных ног в одной плоскости. Своевременное выявление отклонений в геометрии исключит дальнейшие ошибки.

Убедившись в геометрической безупречности стропильных ферм, можно приступать к сооружению обрешетки, в устройстве которой по аналогии действуют четкие правила:

• Первая решетина — самая нижняя рейка на свесе должна быть выше последующих рядовых реек. Для ее сооружения надо взять брусок толще, чем для рядовых решетин. Например, для нижней рейки 50×50, а для всех последующих 30×50.
• Начальная рейка обрешетки должна быть четко параллельна линии карниза.
• Шаг между первой и второй решетиной 28 или 30см. Шаг между последующими рейками 30, 35 или 40см. шаг определяется расстоянием между поперечными волнами металлической черепицы.
• В процессе устройства обрешетки учитываются сквозные проходки через кровлю и устанавливаются крепежные приспособления для труб.
• В разжелобках, вокруг мансардных окон, дымоходных, фановых и прочих труб устраивается сплошная обрешетка из доски.
• В верхней части скатов к стропилам прибиваются по две доски для обеспечения надежной фиксации карнизной планки. Доски устанавливаются на расстоянии 5 см друг от друга.

Помимо всего прочего, перед устройством обрешетки все деревянные составляющие следует обработать антисептиком и противопожарным составом.

Обрешетка играет не только роль основы для крепления листов, но вместе с тем выполняет еще одну весьма важную работу. Она формирует вентиляционные каналы, по которым воздушные потоки циркулируют от свеса к коньку, и обеспечивает вентиляционный зазор между гидроизоляционным слоем и покрытием.

Вентиляционные каналы должны оставаться свободными, чтобы воздух без помех поступал под металлические листы и так же выходил. Со стороны свесов и со стороны конька они просто прикрываются перфорированной лентой, предотвращающей попадание пыли и мусора в кровельный пирог.

Источник: https://doma-na-veka.ru/novosti/kak-pokryt-kryshu-metallocherepicey-samostoyatelno-obreshetka-endova-i-karniznaya-planka

Монтаж обрешетки под металлочерепицу. Требования к материалу обрешетки

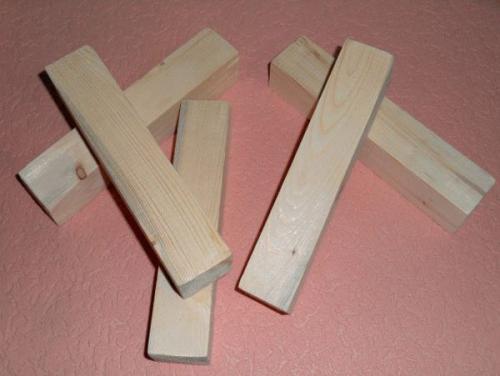

Предпочтительнее использовать для обрешетки доски хвойных пород, сосны, ели, пихты устойчивы к гниению, смоляные мешочки отталкивают влагу. Стоят хвойники недорого. Можно использовать и лиственные породы деревьев, антисептическая обработка, грунтовка древесины производится в обязательном порядке. Доска для обрешетки под металлочерепицу должна отвечать следующим требованиям:

1. остаточная влажность древесины 12 -15 %;
2. одинаковая толщина, ширина;
3. ровная поверхность без изъянов, трещин, не поведенная.

Для настила двускатной крыши, без архитектурных излишеств нужна доска 25х100мм. Доска 28(32)х100мм используется для монтажа под металлочерепицу с толстым оцинкованным основанием при сложных конфигурациях крыш, в этом случае, а так же если шаг стропильных ног составляет 90-100см, используется брус 50х50, 40х60 мм. Чтобы рассчитать шаг нужно учитывать какая будет использоваться металлочерепица. Расчет материала зависит от шага, следует помнить, что снизу от карниза и сверху от конька набивают по две доски, плюс усиления требуют места возле труб, мансардных окон, вентиляционных коробов. Кроме того без подрезки пиломатериала не обходится установка обрешетки. Поэтому к необходимому количеству материала стоит добавить 10-15% досок.

Монтаж обрешетки под металлочерепицу производят с использованием следующих инструментов:

• Молоток, среднего веса;
• Пузырьковый уровень;
• Рулетка;
• Строительный карандаш;
• Ножовка;
• Шуруповерт;
• Отрезная машинка по дереву;
• Красящий шнур

Стоит также обзавестись «лошадкой», приспособлением для нанесения одинаковых отрезков, сделать его несложно самостоятельно.

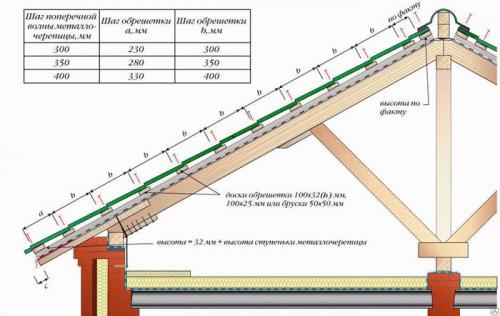

Основными и определяющими параметрами являются размеры обрешетки под металлочерепицу и шаг, расстояние от одной доски до другой. Шаг определяется волнами профиля, как уже говорилось, потому, что точка крепления листа металлочерепицы к обрешетке – нижняя волна, её середина. Здесь самое прочное место листа, значит фиксация самая надежная.

Производят металлочерепицу с разными профилями, выбирая материал, определяют шаг. К примеру, лист толщиной 0,4 – 0,5мм требует шага обрешетки из доски 25х100м с расстоянием 600-900см. В таблице указано соответствие шага обрешетки форме металлочерепицы.

Обычный шаг обрешетки под металлочерепицу составляет 35см. Это расстояние от низа одной доски до середины соседней. Контробрешетка изготавливается из доски 25х50мм, при шаге стропил 60-70см.

Монтаж металлочерепицы на металлический каркас. Выполнение монтажа металлочерепицы на металлический каркас

Металлочерепица как кровельный материал обрела популярность благодаря надежности, эстетичности. Дома с металлочерепичными кровлями – словно кукольные домики. Они выгодно отличаются от соседних под более простыми материалами. От правильного обустройства всего многослойного кровельного пирога зависят качество, надежность, долговечность такого типа кровли. Для монтажа металлочерепицы на металлический каркас существуют строгие правила, и связаны они с особенностями этого материала:

• строгая ориентация элементов кровли,
• различная жесткость разных участков кровельного материала,
• строго определенное место крепления листа черепицы к обрешетке,
• зависимость шага обрешетки от продольного профиля кровельного материала,
• скрупулезный подбор крепежных деталей.

Изначально кажется, что монтаж металлочерепичной крыши – довольно сложная задача. Главное – следовать основным правилам монтажа.

Металлочерепица имеет волнообразную форму. У разных производителей длина волны может существенно отличаться. Вместе с тем наиболее прочное место листа черепицы находится в самой нижней точке волны (перед началом следующей). Именно это место должно быть выбрано для крепления черепицы к элементам обрешетки. Отсюда вывод: шаг обрешетки необходимо рассчитать, отталкиваясь от размеров кровельной металлочерепицы, длины волны.

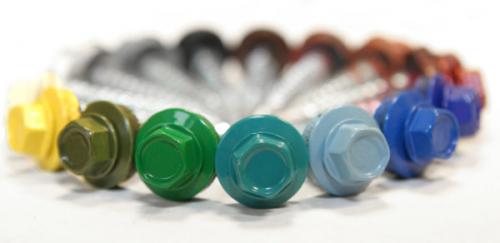

Для крепления элементов кровли к обрешетке используют оцинкованные саморезы из легированной стали. Подойдут также нержавеющие саморезы (имеющие порошковую окраску). Крепежи, менее подвергающиеся коррозии, способствуют продлению срока службы кровли и помогают забыть на какое-то время о необходимости производить ее капитальный ремонт. Надежность крепления обеспечит использование около 8 саморезов на 1 м².

Для облегчения процесса завинчивания саморезов применяют шуруповерт. Не будет лишней предварительная разметка мест крепления – работать станет легче, а результат – точнее, если место завинчивания саморезов накернить.

Важно помнить: нижний ряд листов кровли подвергается наибольшей нагрузке. Именно поэтому надо производить крепление нижних листов в каждую волну. В местах нахлестов закрепление листов производится через волну.

Монтаж металлочерепицы монтеррей. Облегченный вариант Монтеррея

Толщина улучшенной металлочерепицы Монтеррей — 0,4 мм, что на 20% меньше стандарта. Считается, что материал относится к эконом-классу, при том, что у классического финского кровельного покрытия толщина металла составляет 0,5 мм, без каких-либо поправок на геометрию и вторичные характеристики. Монтаж облегченной кровли серьезно усложняется, поэтому производитель выпускает листы укороченного размера.

Из-за малой толщины лист сильно прогибается, в результате монтаж обрешетки под металлочерепицу Монтеррей приходится делать более плотным, с меньшим шагом. Кроме того, из-за меньшего размера листа увеличивается количество стыков. Уменьшить нахлест металлочерепицы Монтеррей по длине нельзя по технологическим причинам, иначе кровля будет плохо держать воду. В результате расход кровельного материала для покрытия крыши одного размера возрастает в сравнении с монтажом кровли из финского металла на те же 20%.

Примером облегченного варианта кровельного покрытия может послужить металлочерепица Монтеррей Люкс. Ее основные параметры выглядят следующим образом:

• Толщина стального листа без цинкового покрытия — 0,4 мм, с цинком — 0,45 мм;
• Размеры одного полотна 110 см в рабочем размере, с учетом капиллярной кромки — 118 см;
• Высота волны в гребне 24 мм, превышение одной ступени над нижестоящим рядом в листе — 15 мм;
• Шаг волны – 350 мм, вес квадрата — 4,5 кг.

При этом Люкс считается достаточно качественным кровельным покрытием и используется для небольших построек с длиной ската до 6 м. Металлочерепицу Монтеррей-Люкс выпускают как из российского металла, так и из импортного сырья.

Совет! Покупая генерики металлочерепицы Монтеррей, важно точно знать, в какой стране выпущен стальной лист.

Лучше всего шведская или бельгийская сталь, ее чаще всего импортируют для изготовления отечественного покрытия премиум и люкс-класса. Хуже всего сталь из Юго-Восточной Азии и Китая. Монтеррей из российского металла занимает промежуточную позицию.

Кроме того, можно встретить предложения металлочерепицы Супермонтеррей. Единственным его отличием от обычного Монтеррея является более высокий профиль. У Супермонтеррея средняя высота гребня составляет 25 мм, а превышение рядов — 21 мм.

Источник: https://doma-na-veka.ru/stati/montazh-metallocherepicy-na-kryshu-svoimi-rukami-pravila-i-trebovaniya-k-ukladke

Правильный монтаж металлочерепицы. Пошаговый монтаж металлочерепицы

Монтаж кровельного материала начинается после завершения работ по укладке теплоизоляции, обрешетки, паро- и гидроизоляции. В работе используется ограниченный набор инструментов: шуруповерт, резиновая киянка, молоток, тканевая рулетка, просечные ножницы, строительный уровень, маркер. Выполняется пошаговый монтаж металлочерепицы в такой последовательности:

1. Устанавливаются опоры для водосточных желобов с шагом 70 см.
2. С нахлестом 10-15 см фиксируются карнизные планки. Точки крепления – через каждые 30 см.
3. Укладываются, герметизируются внутренние доборные элементы .
4. С соблюдением правил раскладки последовательно монтируются листы кровельного материала. Выравниваются относительно карниза и между собой. Оставляется свес длиной 40 см.
5. Сначала листы металлочерепицы крепятся в 3-4 точках. Убедившись, что 3 соседних листа расположены правильно, можно выполнять постоянную фиксацию, закручивая саморезы в шахматном порядке. Правильное усилие вкручивания – когда уплотняющий материал выступает из-за шляпки на 1 мм. Вкручивать саморезы нужно строго под прямым углом к плоскости обрешетки.
6. После завершения установки металлочерепицы крепится конек. Величина нахлеста его планок – от 100 мм, шаг крепления саморезами – 30-60 см.
7. Монтируются фронтонные планки. Располагаются так, чтобы перекрывать верхнюю часть волны кровли. Нахлест – 5-10 см, шаг крепления – 30-60 см.
8. Устанавливаются наружные части доборных элементов – ендовы, фартуков для труб, проч.
9. Фиксируются кровельные снегозадержатели, если их наличие предусмотрено проектом. Способ, шаг крепления указываются производителем.

Источник: https://doma-na-veka.ru/stati/pravilnaya-tehnologiya-montazha-metallocherepicy-specifika-krovelnogo-piroga

Крыша из металлочерепицы своими руками. Монтаж металлочерепицы своими руками

Металлочерепица является одним из популярных кровельных материалов. Это связано с его хорошими эксплуатационными свойствами, доступностью и возможностью самостоятельно выполнить монтаж.

Плюсы и минусы кровли из металлочерепицы

Чаще всего для крыши частного дома используют именно металлочерепицу, поскольку этот кровельный материал обладает большим количеством преимуществ:

• небольшой вес — всего 4–6 кг/м²;
• широкий цветовой ассортимент;

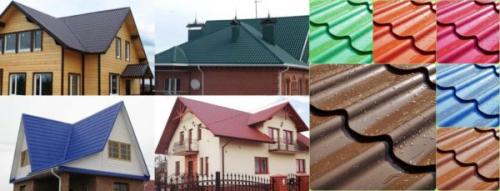

  Металлочерепица выпускается разного цвета, поэтому её легко подобрать для оформления внешнего вида индивидуальной постройки

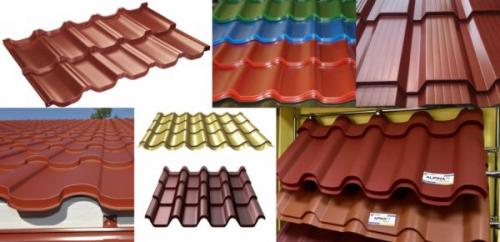

• разные модели — внешний вид волн;



  Модель металлочерепицы выбирают в зависимости от её несущих характеристик и угла наклона крыши

• экологическая чистота — вредных веществ в составе материала нет;
• высокая прочность при соблюдении правил монтажа — благодаря наличию рёбер жёсткости (например, материал толщиной в 0,5 мм выдерживает нагрузку в 200 кг/м²и больше);
• устойчивость к механическим повреждениям и перепадам температур (минимальное температурное расширение);
• невысокая стоимость;
• возможность самостоятельного монтажа.

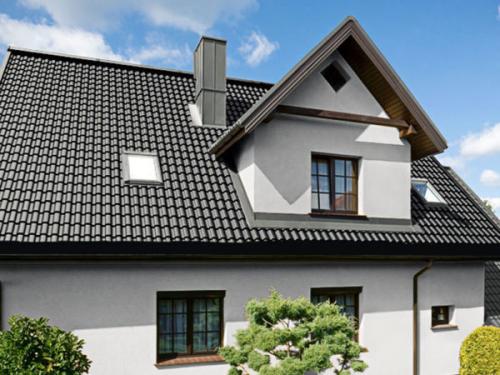

Металлочерепица — прочный и привлекательный кровельный материал

Но металлочерепица имеет и один существенный недостаток — шумность во время дождя и града. Поэтому в кровельный пирог жилого дома обязательно включают слой шумоизоляции (например, полистирол). Также эту роль может выполнять двойной слой утеплителя или металлочерепица со специальным звукоизоляционным покрытием.

Слои утеплителя под металлочерепицей хорошо справляются с подавлением наружного шума

Устройство утеплённой и неутеплённой кровли

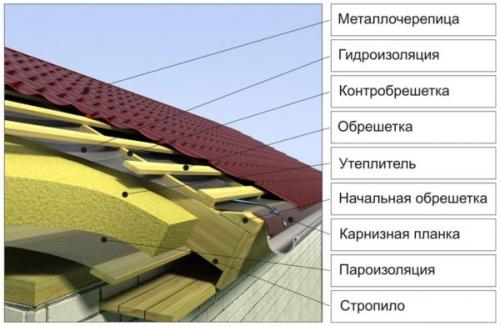

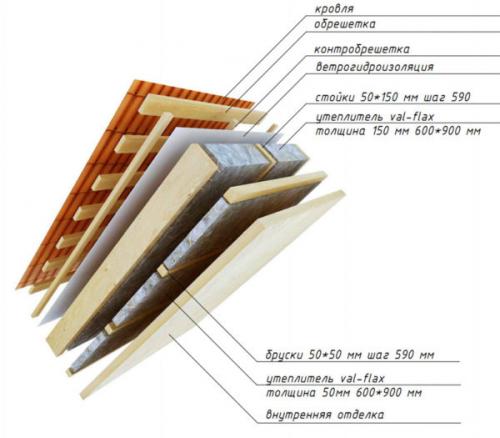

Металлочерепицу можно использовать для покрытия частного дома и любой хозяйственной постройки. Крышу жилых домов всегда делают утеплённой. Кровельный пирог утеплённой жилой мансарды имеет наибольшее количество слоёв:

• металлочерепица — выполняет защитную функцию строения;
• шумоизоляция — гасит вибрацию и шум из-за внешнего воздействия на металлические листы;
• обрешётка — место крепления кровли;
• контробрешётка — обеспечивает вентиляционный зазор, не даёт образовываться конденсату;
• гидроизоляция — защищает утеплитель от влаги;
• теплоизоляция — удерживает тепло внутри жилого помещения;
• стропильная система;
• пароизоляция — предотвращает проникновение влаги изнутри помещения;
• внутренняя обшивка.

При обустройстве кровельного пирога под металлочерепицу лучше не экономить, чтобы крыша получилась качественной и прослужила долго

На хозяйственной постройке или летнем необогреваемом садовом домике конструкция кровельного пирога под металлочерепицу гораздо проще:

• металлочерепица;
• обрешётка;
• контробрешётка;
• гидроизоляция;
• стропильная система.

Металлочерепицу хорошо использовать для крыши хозяйственных построек, навесов от солнечных лучей, гаража и бани

Монтаж кровли из металлочерепицы

Застелить крышу металлочерепицей можно и самостоятельно, если заранее изучить инструкцию, выполнить расчёт материала и подготовить нужные инструменты.

Перед работой важно запомнить основные правила по монтажу металлочерепицы на крышу

Необходимые инструменты

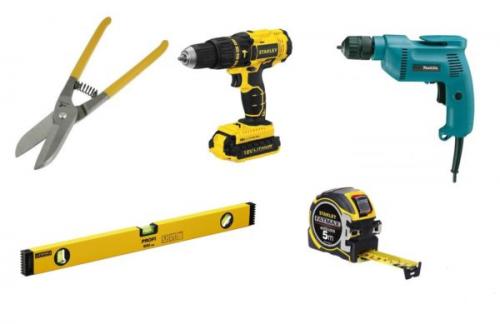

Для укладки металлочерепицы на крышу понадобятся:

• ножницы по металлу;



  Для монтажа кровли из металлических листов необходим разный ручной инструмент и измерительные приборы

• электрическая дрель;
• шуруповёрт;
• длинная рейка;
• монтажная лента;
• измерительный прибор;
• молоток или киянка;
• маркер или строительный карандаш.

Выполнять работы рекомендуется с защитными средствами: в пластиковых очках и рукавицах.

Также понадобится прочная лестница. Для монтажных работ на невысоких хозяйственных постройках лучше использовать стремянку. А для передвижения по крыше здания необходимо закрепить деревянную лестницу на коньковой планке.

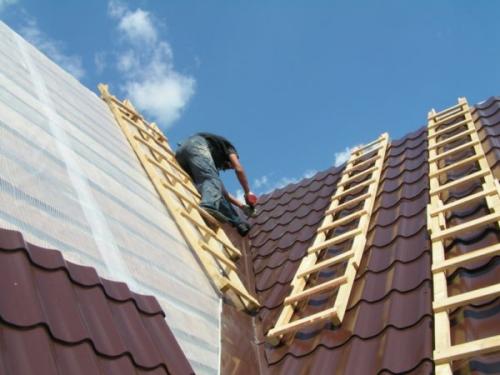

Для безопасности и удобства монтажа металлочерепицы используют лестницы, закреплённые на верхней части крыши

Расчёт материалов

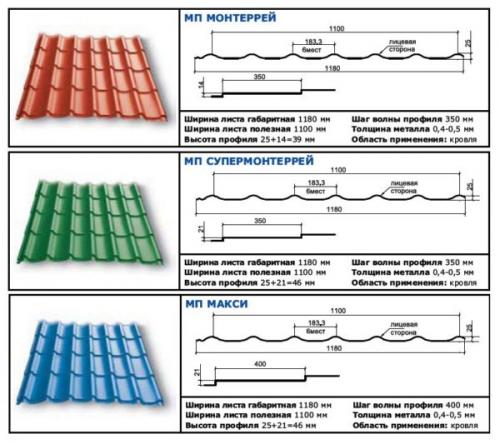

У листа металлочерепицы есть две ширины:

• общая (1180 мм);
• полезная (1100 мм) — края не считаются, так как листы стелятся внахлёст друг на друга.

При расчётах используют значение именно полезной ширины.

При желании можно заказать у производителя материал по собственным размерам, чтобы потом не резать листы

Для определения нужного количества материала надо замерить крышу и вычислить:

1. Сколько получится рядов. Для этого ширину ската (по карнизу или коньку) разделить на полезную ширину листа металлочерепицы. Например, 5 м : 1,1 м = 4,5. Полученное число округлить до 5 рядов.
2. Сколько листов в ряду. Для этого высоту ската нужно разделить на длину листа металлочерепицы (стандартный лист 2,5 м). Например, 3,5 м : 2,5 м = 1,4. Округлить до 2 штук. При желании можно заказать длину листов, равную высоте ската.
3. Количество материала. Получается: для одного ската нужно 5*2=10 листов, а для двух — 20 листов.

Сразу необходимо подсчитать и количество крепёжных элементов. На 1 м²приблизительно требуется 7–8 саморезов, а также 3 шт. на 1 погонный метр конька и ендовы.
