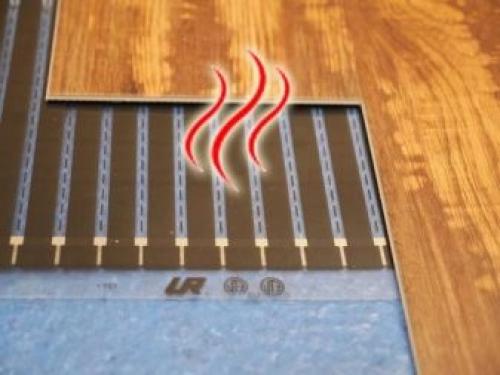

Одно из достоинств греющей пленки — возможность уложить ее самостоятельно. Более того, при необходимости, к примеру, переезде, ее легко демонтировать, собрать, а потом уложить на другое место. Разберем поэтапно процесс укладки.

Начинают монтаж электрического теплого пола с создания проекта. Сначала определяют, система будет работать как отопление основного типа или дополнительного. В первом случае площадь полосок должна быть не меньше 75-80% от общей площади комнаты. Во втором минимумом считается 40%. В любом случае проводятся замеры, в верном масштабе строится план помещения. На нем отмечаются ИК-полотна.

Ихнельзя размещать под крупной и тяжелой мебелью или бытовой техникой. Они аккумулируют слишком большое количество тепловых волн, возвращают их нагревателям, из-за чего те перегреваются и выходят из строя. Поэтому расстояние от массивных предметов до кромок полотен должно быть не меньше 100 мм.

Выбирают направление укладки. Специалисты советуют укладывать полотнища вдоль комнаты. Так получается самый экономный расход материала. Но при этом надо учесть рекомендации производителя о максимальной длине одного отрезка. Обычно это 8 м. При разработке проекта учитывают и расстояние между термопленкой и стеной. Оно должно быть от 100 до 400 мм. После того как план будет готов, подсчитывают общую длину полотна.

Осталось определить мощность оборудования. Обычно для дополнительного отопления выбирают термопленку 150 Вт, а для основного — 220 Вт. Менее мощный вариант больше подходит для линолеума, ламината или ковролина. Его не стоит класть на балконе и в квартирах первого этажа. Более мощная система 220 Вт не ограничена в условиях эксплуатации.

Напольная термопленка чувствительна к дефектам основания. На неровностях либо крупинках мусора тонкий карбоновый слой истончается и перетирается. Система выходит из строя. Поэтому правильная подготовка перед укладкой необходима. Даем инструкцию по проведению работ.

1. Штробим стены, подготавливая каналы для укладки проводки и установки регулирующего температуру устройства. Ширина штроб должна быть такой, чтобы в них поместилась гофротруба, в которую закладывается проводка.
2. Проверяем качество основы. Она должна быть ровной. Перепады высот допустимы, но не больше 2-3 мм на метр. Трещины, сколы и другие дефекты надо убрать. Проще всего залить тонкий слой самовыравнивающегося раствора. Если основание в плохом состоянии, крошится или шатается, его полностью снимают и готовят новое.
3. Проверяем герметичность стыков стен и пола. Даже незначительные дефекты на этом участке приведут к серьезным теплопотерям. Все сколы, трещины, выемки и другие дефекты расшиваем. То есть расширяем настолько, чтобы можно было качественно их заполнить ремонтной смесью. Затем зачищаем и запениваем или заделываем подходящей шпаклевочной пастой.
4. Очищаем подготовленную поверхность. Предварительно ждем, чтобы она полностью просохла. Черновое основание тщательно подметаем или пылесосим. Дополнительно его можно промыть и хорошо высушить, чтобы не осталось влаги.

Пленочный теплый пол монтаж. Материалы и инструменты

Для монтажа пленочного теплого пола понадобится:

Теплоизоляция с лавсановым покрытием . Важно, чтобы фольгированный слой был не металлическим (не алюминиевым в частности), так как он проводит электрический ток и возможны замыкания токоведущих полос пленки (при их повреждении) или клемм на этот слой. Кроме того, при работе пленочного пола возможно влияние металлизированного слоя теплоизоляции, выражающееся в виде треска или «гудения» пленки.

Битумный скотч для изоляции соединений и изоляции токоведущих полос.

Скотч для фиксации отрезков пленочного пола . Рекомендуется использовать армированный сантехнический скотч. Его преимущества при монтаже - хорошая адгезия к пленочному полу, прочность и влагостойкость. Материал скотча - поливинилхлорид с клеевым слоем, а также тканевое волокно. Запрещено использовать металлизированные клейкие ленты, так как они могут нарушить электроизоляцию системы.

Клеммы (типа крокодил), при помощи которых соединяются отрезки теплого пола и питающие провода. Клеммы относятся к обжимным соединительным элементам. Припаивать провода непосредственно на пленку не рекомендуется, так как данное соединение имеет слабую механическую надежность. В случае плохого контакта может возникнуть чрезмерный нагрев места соединения с последующим повреждением от температуры напольного покрытия и обрывом питающего провода.

Нагревательная пленка подходящей ширины . Так как площадь и конфигурация помещения могут быть различными, необходимо учитывать ширину пленки (она может быть 0,5/0,8/1,0 м). От ширины пленки зависит количество электрических соединений полос нагревательной пленки, которые придется выполнить при монтаже.

Обязательно! Терморегулятор, имеющий датчик температуры пола . Система соединяется с питающей сетью только через терморегулятор, так как пленочный пол не имеет функции саморегуляции, и терморегулятор обеспечивает его безопасную работу, защищает от перегрева и выполняет функцию контроля температуры.

Соединительный провод . Длина проводов определяется количеством соединений отрезков нагревательной пленки и её шириной (длина на одно соединение = ширина пленки+20см), а также расстоянием до терморегулятора. При выборе соединительного провода обязательно нужно учитывать подключаемую нагрузку и с учетом этого подбирать его сечение.

Обычно применяется ПУГВ 1х1,5, сечением 1,5 мм2 (ПУГВ 1х2.5, сечением 2,5 мм2 для площадей обогрева свыше 15 м2) или ПВ3х1,5 (ПВ3х2,5). Провод изолирован ПВХ пластикатом. Это вид силового кабеля небольшого диаметра, который не будет мешать укладке декоративного покрытия и не создает неровности. Лучше использовать разные цвета фазного и нулевого проводов, во избежание ошибок при выполнении соединений.

Для монтажа под мягкие напольные покрытия типа линолеума – в обязательном порядке необходимо использовать фанеру, OSB, ДВП, которая защищает пленочный пол от механического воздействия. Толщина защитного покрытия 2-5мм.

Полиэтиленовая пленка , которая укладывается под декоративное покрытие пола в качестве гидроизоляции.

Источник: https://doma-na-veka.ru/stati/plenochnyy-teplyy-pol-pod-laminat-instrukciya-s-poyasneniyami-razmeshchenie-nagrevatelnoy

Монтаж инфракрасного теплого пола под ламинат. Виды, их преимущества и недостатки

Сейчас производители представляют две основные системы инфракрасных полов. Различают:

• пленочный;
• стержневой.

Первый вариант представляет собой модель из рулонов тонкой пленки, имеющую нагревательные элементы в виде полосок. Второй вариант – набор карбоновых стержней, которые соединены друг с другом с помощью проводов. Первый вид пользуется огромной популярностью, поскольку имеет ряд преимуществ, его легко монтировать. При этом не придется проводить какие-либо дополнительные или подготовительные работы. Справиться с этой задачей может каждый, даже не имея соответствующих навыков или опыта в данной области. Такую систему обогрева можно устанавливать на любой пол, вне зависимости от его текстуры, причем можно не использовать стяжку.

Еще одним важным преимуществом инфракрасного пола является то, что он позволяет регулировать температуру в помещении , создавая ощущение комфорта. Кроме того, перепады температур могут происходить довольно быстро.

Если вы вдруг решили включить и подогреть пол, то он разогреется за считанные минуты, а температура в комнате заметно повысится. Это является явным преимуществом инфракрасных теплых полов в сравнении с другими покрытиями.

Важным преимуществом такого типа теплого пола является то, что он не вредит отделочным напольным покрытиям. Именно поэтому данная разновидность системы отопления чаще всего используется в комбинации с ламинатом. Большим плюсом является сам принцип работы системы обогрева. Она не прогревает воздух и не дает ему подниматься вверх. Система равномерно распределяет теплые потоки, и таким образом, внизу температура воздуха будет значительно выше, чем вверху.

Инфракрасное излучение – это полностью безопасное и даже полезное явление. Оно никак не влияет на уровень влажности воздуха, не пересушивает его и делает нахождение в помещении более комфортным. Кроме того, многие специалисты указывают, что инфракрасные полы обладают лечебным воздействием и могут осуществлять профилактику ряда заболеваний. Таким образом, они совершенно не вредят, а, напротив, способствуют улучшению условий в комнате.

Пленочный инфракрасный пол позволит оптимально прогреть комнату. Это один из самых экономных способов обогрева. Такой обогреватель значительно снижает энергопотребление. Кроме того, он позволяет обеспечить комфортный уровень обогрева для ног. Даже если какая-либо часть системы выйдет из строя, вам не придется менять всю систему полностью. Можно лишь заменить определенный участок и наслаждаться теплым полом.

Производители гарантируют долгий срок эксплуатации таких обогревателей даже в случае, если они будут работать бесперебойно. Данные системы отопления не требуют особого ухода, они отличаются своей универсальностью, простотой и функциональностью. Именно поэтому они так широко распространены и пользуются огромной популярностью среди покупателей. Но такая система обогрева имеет и несколько недостатков. Первый из них – высокая стоимость системы отопления.

Такой теплый пол придется не каждому по карману, особенно если приобретать только качественные проверенные отопительные модели. Кроме того, при неправильном монтаже или некоторых механических воздействиях такие полы можно легко повредит ь и частично вывести систему из строя, и придется заменять некоторые обогревательные элементы.

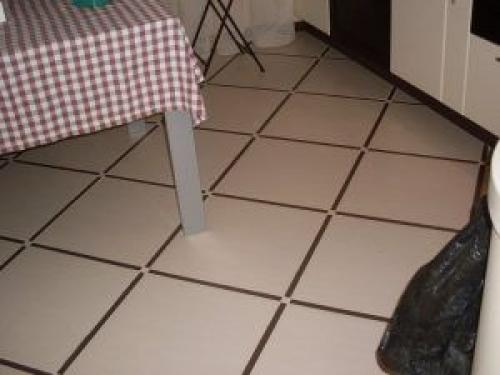

Монтаж инфракрасного теплого пола под плитку. Плитка и ИК полы – возможные подводные камни

В случае укладки плитки на водяные или кабельные полы, проблем не возникает

Можно ли укладывать инфракрасные тёплые полы под плитку? На этот вопрос нет определённого ответа даже у специалистов. Если одни категорически не рекомендуют монтаж инфракрасного пола под кафель, то другие не видят в этом ничего страшного.

Попробуем разобраться в возможных проблемах с точки зрения особенностей монтажа кафеля и ИК обогревательных систем.

Укладка кафельной плитки производится обычно поверх слоя бетонной стяжки. Поверхность черновых полов выравнивается посредством цементного раствора.

В случает с водяными полами, оптимально залить их бетонной стяжкой

В случаях с монтажом водяных или кабельных тёплых полов заливка бетонной стяжки происходит без проблем – такие обогревательные конструкции как раз рекомендуется устанавливать под бетонную заливку. В этом случае заливка выполняет сразу три функции:

1. Выравнивающую. Делает поверхность полов ровной в горизонтальной плоскости.
2. Защитная. Оберегает нагревательные элементы – пластиковые трубы и изоляционную оплётку кабелей – от внешнего физического воздействия.
3. Теплопередающую. Бетонная заливка является отличным проводником тепла, быстро и в полной мере отдающим его окружающему воздуху.

Однако с ИК излучателями дело обстоит не так уж просто: производить стяжку поверх плёночного пола под плитку нельзя. Во-первых, составы плиточных клеев и смесей для стяжки имеют щелочную среду, поэтому при непосредственном нанесении раствора на плёнку обогревательных элементов она со временем может прийти в негодность, а заключённые внутри неё электрические провода замкнуть.

Во-вторых, нанесённая прямо на плёнку бетонная стяжка не сможет образовать с ней прочной сцепки из-за низкой адгезии гладкой поверхности. Вследствие этого стяжка, не имеющая прочной связи с основанием полов, может попросту растрескаться и рассыпаться под весом мебели или перемещающихся по комнате людей.

Для заливки стяжки предназначаются тёплые водяные и кабельные полы. Инфракрасные системы следует монтировать под стяжку только в исключительных случаях, когда иной альтернативы просто нет.

Источник: https://doma-na-veka.ru/stati/montazh-infrakrasnogo-pola-svoimi-rukami-kakoy-laminat-luchshe-ispolzovat-v-svyazke-s-ik

Инфракрасный теплый пол плюсы и минусы. Преимущества инфракрасного напольного обогрева

Пленочные инфракрасные полы нельзя назвать идеальными по сравнению с другими системами напольного отопления, так как по некоторым критериям они все же проигрывают традиционным схемам. Тем не менее, их плюсы впечатляют.

1. Возможность обогрева локальных зон. Благодаря возможности произвольного размещения нагревателей, можно подогревать только поверхности, расположенные у мест отдыха или на проходах. Это дает возможность рационально расходовать материал во время монтажа, а также экономить электроэнергию при эксплуатации системы.
2. В отличие от других отопительных систем, инфракрасные полы воздействуют непосредственно на поверхности нагреваемых предметов и совершенно не осушают воздух в помещении. По этой причине такой способ обогрева более предпочтителен в жилых помещениях.

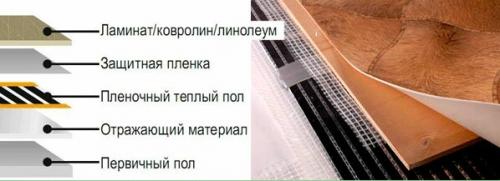

   Типичный “пирог”, используемый при монтаже инфракрасного теплого пола

3. Стоимость комплекта теплого инфракрасного пола со всеми необходимыми элементами (ИК-пленка, терморегулятор, проводка, термодатчик и подложка) намного ниже цены материалов для обустройства кабельной или водяной напольной отопительной системы. К тому же, ввиду уменьшения затрат на строительные материалы и инструмент, значительно уменьшается стоимость монтажа.
4. Системы инфракрасного обогрева не боятся морозов, поэтому даже длительное отсутствие владельцев в зимние месяцы не повлияют на их работоспособность при включении. Эта особенность позволяет устанавливать такие полы на дачах и в загородных домах.


   В отличие от водяных контуров, из которых надо сливать воду, инфракрасные нагреватели готовы к работе в любой момент.

5. В дополнение к предыдущему пункту добавим низкую тепловую инерционность инфракрасного обогрева, что позволяет достичь комфортной температуры сразу же после включения. Неоценимое преимущество для периодически отапливаемых помещений, не так ли?
6. Благодаря высокому коэффициенту полезного действия карбоновых нагревателей (их КПД более 80%), а также возможности нагрева излучением, при использовании ИК-полов значительно снижаются расходы на электричество.


   Специалисты говорят о 20-25% экономии по сравнению с конвекционными способами передачи тепловой энергии.

7. Возможность установки пленочного теплого пола не только в частных домах, но и в обычных городских квартирах. Во-первых, не придется переживать о возможности затопления соседей, живущих снизу, а во-вторых, централизованные системы отопления не предназначены для энергоснабжения таких систем, поэтому получить разрешение на реконструкцию вряд ли получится.
8. Высокая скорость установки. Даже если придется снимать, а затем устанавливать обратно покрытие теплого пола, работу можно выполнить за пару дней. С другими системами напольного обогрева такой номер не пройдет – придется, как минимум, ждать одну-две недели для полного схватывания бетонной стяжки. Пример монтажа – смотрите на
9. Возможность монтажа своими руками. Укладка и подключение пленочных нагревателей не требует специальной подготовки и может быть выполнена собственноручно. Плюсы еще и в том, что для обустройства теплого пола не требуется ни специального инструмента, ни навыков работы с ним.

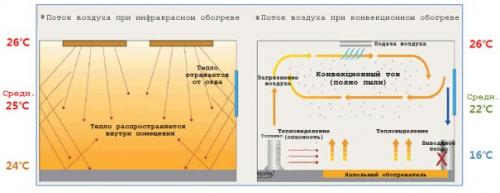

   Отличия отопления конвективного и инфракрасного типа

10. Инфракрасная энергия, которую излучают карбоновые элементы, полностью идентична той, которая исходит от нашего Солнца.


    Проведенные исследования свидетельствуют о благотворном влиянии мягкого микроволнового излучения на человеческий организм. Именно по этой причине так уютно находиться в комнате с ИК-обогревом.

11. Теплые полы способствуют равномерному прогреву помещений по всей высоте, при этом максимальный комфорт достигается в нижней их части. Помните призыв медиков «хранить ноги в тепле»? С пленочными обогревателями следовать этой рекомендации совсем несложно.
12. Возможность быстрого демонтажа нагревателей. При необходимости инфракрасную систему отопления можно демонтировать и использовать в другом месте. В случае с водяными или кабельными полами придется разбивать бетонную стяжку, что неотвратимо приведет к повреждению элементов системы.

Последовательное подключение пленочного теплого пола. Разработка плана

При разработке схемы подключения тёплого инфракрасного пола, необходимо учесть следующие обязательные параметры и нюансы :

• Схема должна обязательно учитывать все зоны раскладки матов на полезной площади помещения, за исключением отступов по периметру стен, или «мёртвой зоны», а также мест установки предметов мебели на коротких ножках (до 20 – 30 мм).
• Количество матов, а также схема их раскладки должна полностью соответствовать модульным габаритам изделий заводского изготовления, правилам их безопасного раскроя и сопряжения.
• При раскладке греющих плёночных матов на чертеже, необходимо обязательно детально изображать схему их объединения в распаечной коробке при помощи нескольких пар силовых кабелей.
• На схеме должны отображаться все узлы сложных соединений каждого функционального элемента тёплого пола – греющих матов, распаечной коробки, терморегулятора, а также силовой кабельной розетки или другого способа запитывания инженерного оборудования.
• На чертеже должны присутствовать все маркировки кабелей, их расчётное сечение и длина, а на отдельном листе должна быть оформлена подробная спецификация всех основных и расходных материалов для возможности их заказа в торговой точке, без риска приобретения слишком малого или чрезмерного количества элементов тёплого пола, либо для быстрого оформления сметной документации для заказчика, владельца объекта.
• Рекомендуется указывать на схеме границы комнаты, габариты стен, их периметр, площадь, наличие дополнительных опор, а также другие объёмно-планировочные и конструктивные элементы.
• Следует заранее проанализировать рынок данного отопительного оборудования и учесть в спецификации точные марки, модели и модификации каждого элемента, необходимого для нормальной работы системы инфракрасного тёплого пола с привязкой для конкретного помещения.

Источник: https://doma-na-veka.ru/stati/kak-podklyuchit-infrakrasnyy-teplyy-pol-svoimi-rukami

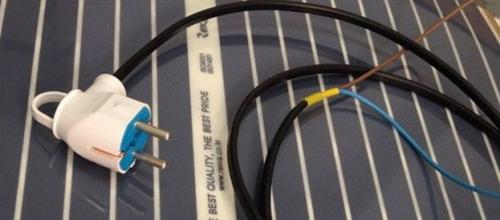

Подключение инфракрасного теплого пола без терморегулятора. Можно ли подключить теплый пол напрямую к розетке?

Поговорим о том, можно ли применять теплый пол без термостата и подключать его напрямую к сети, как прочие бытовые приборы (чайник, фен).

1. Чисто технически такая возможность есть. Есть правда одно большое «НО», гарантия производителя в таком случае распространяться не будет!

2. НЕТ, нельзя. Так ответит абсолютно каждый производитель. Подключение напрямую к сети, минуя терморегулятор, нарушит технологию, которая описана в руководствах по эксплуатации систем. Гарантию на ваш пол никто не даст.

Мы часто сталкиваемся со случаями подключения инфракрасной пленки «без терморегулятора», давайте обсудим.

Такая возможность есть, но при этом учтите несколько рекомендаций.
Площадь обогрева такой системы должна быть минимальна (0,5м2,1м2) или это случаи локального временного обогрева.
Например, вам нужно обогреть пространство под рабочим столом, а установить терморегулятор нет возможности или нужно сделать зону для сушки обуви в прихожей. Для этих целей часто применяют инфракрасную пленку, включая ее по мере необходимости.
Важно учитывать, что мощность обогрева не должна превышать допустимую нагрузку на розетку. По правилам безопасности все теплые полы оснащают отдельным кабелем питания и устанавливается УЗО.
Так что, если вы решили подключить инфракрасную пленку в розетку, то берите полы малой мощности. При этом с особым вниманием отнеситесь к собственной безопасности, важно хорошо изолировать соединения и не оставлять такую систему без присмотра
Если у вас есть дети или домашние животные, то вы наверняка знаете, что они как никто проявляют интерес ко всему новому, так что при наличии таковых рекомендуется отказаться от таких экспериментов.
Но зачем изобретать велосипед, когда есть уже полностью готовое решение. Хороший пример локального обогрева инфракрасной пленкой – это Греющий коврик Caleo . Срок службы – 20 лет. Мощность системы такого обогрева оптимально подобрана, конструкция герметична и надежна.

Почему производители против и зачем еще нужен терморегулятор?

Терморегулятор оснащен датчиком температуры и это не просто так.

Датчик и терморегулятор исключают возможность пикового перегрева и сводит вероятность возгорания к нулю, обеспечивая долговечность и надежность системе. При работе теплых полов без автоматики вся ее функция ложится на вас. Поэтому, прежде чем использовать данную систему взвесьте, рационально ли это.
Важно знать и такой факт, что без терморегулятора нагревательный элемент будет греть непрерывно.
Он, конечно, будет работать, но и потреблять электричество будет на максимуме, пока его не выключить. Невозможность выставить комфортную температуру также может доставлять вам ряд неудобств.

К примеру, квадратный метр пленки мощностью 220 Вт/м2 потребит за 10 часов работы 2,2 кВт, такую же мощность потребляет аналогичный теплый пол под управлением терморегулятором, но при этом его площадь будет уже 5-6 м2.
Звоните нашим менеджерам и они помогут подобрать оптимальное решение для вашего комфорта.

+7 (812) 628-6276

Ну а кабельные теплые полы и нагревательные маты включать в розетку категорически запрещено, исключением является краткосрочное включение для проверки их на работоспособность, долгосрочная работа таких систем без терморегулятора не только снимет действие гарантии, но и пагубно скажется на их работе.

Источник: https://doma-na-veka.ru/stati/kak-podklyuchit-infrakrasnyy-teplyy-pol-svoimi-rukami

Монтаж инфракрасного теплого пола под линолеум. Подходящее для ИК обогрева покрытие

До появления пленочных полов соседство линолеума с системами «теплый пол» требовало серьезных технических ухищрений или исключалось наотрез. Прямое сотрудничество с электрическими или водяными контурами было разрешено только мармолеуму – натуральному линолеуму. Хотя к нему предъявляют серьезные претензии по задержке тепла.

С внедрением инфракрасных систем обогрева линолеум таки примкнул к рядам материалов, позволяющих устраивать под собой «теплый пол». К тому же, изготовителями многочисленных видов покрытия были внесены существенные изменения в формулу, что обеспечило устойчивость к повышению температуры до +35ºС и стабильность размеров.

Однако при выборе линолеума для укладки поверх даже инфракрасной нагревательной системы следует тщательно изучать маркировку. В ней должна быть обозначена совместимость материала с электрическими теплыми полами. Если уверения производителя окажутся ложными — покрытие испортится от контакта с системой обогрева, деньги за него обязаны вернуть.

Ознакомиться с хорошими вариантами и приобрести линолеум можно на сайте  Remontnick.ru . Там вас проконсультируют и помогут выбрать то, что нужно.

Кстати, вам никто не компенсирует потерь, произошедших из-за нарушения технологии монтажа пленочного пола. Не возвратят утраченных средств, если не соблюдались условия устройства линолеума поверх инфракрасного обогрева. Потому с технологическими предписаниями по устройству пленочных систем стоит глубоко и вдумчиво ознакомиться.
