Укладка электрического теплого пола под плитку своими руками. Почему именно электрический?

Укладка электрического теплого пола под плитку своими руками. Почему именно электрический?

Современные технологии предлагают хозяевам домов или квартир два базовых подхода – это создание системы, завязанной с основной системой отопления, и организация электрического «теплого пола» нескольких типов. В обоих случаях «теплый пол» под плиткой может рассматриваться либо как основной источник тепловой энергии в данном помещении, либо только в качестве эффективного средства повышения комфортности.

На первый взгляд, оптимальным решением становится водяной подогрев – как более экономичный в плане энергозатрат. Возможно, такое мнение еще и подпитывается «надеждами», что трубные контуры достаточно подключить к стоякам центральной или автономной системы отопления – и все заработает. Увы, не все так просто – предстоят весьма масштабные работы, которые могут усложниться еще и административными проблемами по получению разрешения на создание подобной системы отопления.

Теплый водяной пол от отопления – весьма проблемная задача!

Использовать центральное отопление в качестве источника энергии для создания водяного «теплого пола» – сложная, а порой даже и совершенно невыполнимая задача. С какими проблемами предстоит столкнуться желающему сделать теплый пол от отопления , и каковы возможные пути их решения – читайте в специальной публикации нашего портала.

По многим позициям электрические «теплые полы» выглядят значительно привлекательнее водяных:

• Водяные контуры, даже самого высокого качества и безупречной сборки – это все равно определённый риск появления протечек теплоносителя. В электрических полах, понятно, что такое даже не рассматривается.
• Большинство технологий укладки водяного «теплого пола» требует массивной бетонной стяжки – это достаточно трудоемкая операция, требующая немало времени и сил. Кроме того, такая стяжка становится весьма значительной дополнительной нагрузкой на перекрытия. Некоторые электрические полы также требуют стяжки, но ее толщина будет уже существенно меньше. А кроме того, многие нагревательные электросистемы позволяют и вовсе обходиться без заливки стяжки.
• Монтаж трубных контуров – несопоставимо сложнее, чем раскладка нагревательных кабелей или матов.
• Электрический подогрев полов не требует сложного и громоздкого коллекторно-смесительного оборудования. Все ограничивается компактным блоком управления, который, кстати, открывает возможности намного более точной регулировки режимов работы.

Даже по своим габаритам «группы управления» водяным и электрическим «теплыми полами» — абсолютно не сопоставимы. Не говоря уже о простоте их монтажа и эксплуатации …

• Что особо важно для жителей квартир – создание системы электрического «теплого пола» является вполне выполнимой инициативой любого владельца, без необходимости прохождения утомительных процедур согласования и получения разрешения. Единственное условие – это оставаться в границах выделенного лимита мощности потребления (на дом или квартиру положено до 15 кВт) – но выйти за эти рамки сложно даже теоретически.

Электроэнергия, правда, является наиболее дорогой, но при разумном подходе, качественной термоизоляции и грамотно отрегулированной системе подогрева полов вполне можно достичь высоких показателей экономии.

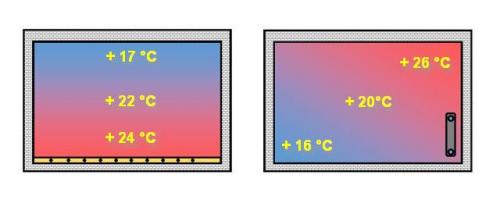

Разница в распределении температур в помещении при использовании «теплого пола» и обычного радиаторного отопления

Получаемый в итоге пол с подогревом будет способствовать наиболее оптимальному распределению тепла в помещении – с максимальной температурой внизу и ее постепенным снижением по мере увеличения расстояния от пола. Кроме того, керамическая плитка, получая «тепловой заряд», имеет свойство его накапливать и постепенно передавать воздуху, что также способствует плавной, наиболее экономичной работе системы, минимизации количества ее включений.

Кабельный теплый пол под плитку. Какой лучше выбрать электрический теплый пол под плитку

Электрические тёплые полы делятся на две большие группы: кабельные и инфракрасные. У кабельных полов нагревательным элементом является кабель, а у инфракрасных – композитные стержни или плёнка с нанесёнными на неё токопроводящими углеродными полосами. Кабельные полы поставляются либо в виде собственно кабеля, либо нагревательного мата. Нагревательный мат представляет собой кабель, прикреплённый с определённым шагом к основе. Основой, как правило, является сетка из стекловолокна, либо фольга. Перед покупкой нужно уточнять у производителя или продавца, с каким покрытием сочетается тот или иной продукт. Для плитки применяют оба варианта кабельных полов (кроме фольгированных, так как их монтаж не подразумевает прочного сцепления плит, клея и основания), а также стержневые. Инфракрасный плёночный используется с плиткой довольно редко.

Решения для каждого дома и любого бюджета

Электрические тёплые полы – универсальное средство для обогрева жилых помещений, их разрешается подключать к существующим системам проводок в многоквартирных домах

Выбрать

Теплые полы «Теплолюкс»

Нагревательный кабель. Это идеальный вариант, если ремонт помещения начинается с нуля, либо запланирован капитальный ремонт. Чтобы смонтировать такой теплый пол, нужно выполнить стяжку и уложить кабель в слой раствора толщиной 3-5 см. Преимущество кабеля заключается в том, что шагом укладки можно корректировать общую мощность обогрева. Например, для ванной комнаты, где высокая влажность, можно уложить кабель плотнее и тем самым усилить обогрев, а для небольшой комнаты без балкона, наоборот, сделать шаг шире и снизить мощность. Рекомендуемая мощность для жилых комнат при наличии основного источника тепла – от 120 Вт/м2. Для ванных комнат или холодных помещений – 150-180 Вт/м2. Рекомендуем рассматривать двухжильные кабели из-за относительной простоты укладки по сравнению с одножильными.

Нагревательные маты укладывают в тонкий слой (5-8 мм) плиточного клея. Таким образом, монтаж мата проще, чем монтаж кабеля, а главное – он почти не увеличивает высоту напольного покрытия. Если требуется уложить мат под углом или подогнать по форме площади, его можно разрезать, не затрагивая кабель. Оптимальная мощность мата – 150-180 ватт на 1 м²: это обеспечит равномерный и быстрый прогрев помещения.

Стержневой пол. Нагревательными элементами являются стержни из композитных материалов (наиболее распространены стержни на основе карбона), прикреплённые к мату с определённым шагом. Производители таких полов утверждают, что они весьма экономичны, так как прекращают потребление электричества, когда стержни нагреваются до определённой температуры. Монтируют стержневой пол как в стяжку, так и в плиточный клей.

Электрический теплый пол под плитку толщина. Монтаж нагревательных матов теплого пола под плитку из кафеля

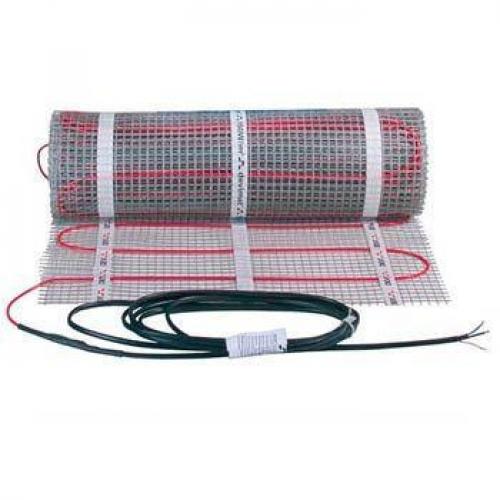

Нагревательные маты — один из видов электрического тёплого пола. В настоящее время, большой популярностью пользуется тёплый пол, основой которого являются нагревательные маты, а в качестве финишного покрытия используется кафельная плитка. Главная причина их популярности — простата монтажа, так как электрический кабель уже разложен и прикреплён к армированному основанию, и его остаётся только раскатать.

Кроме того, матовые конструкции не требуют заливки цементной стяжки.

Виды и устройство нагревательных матов

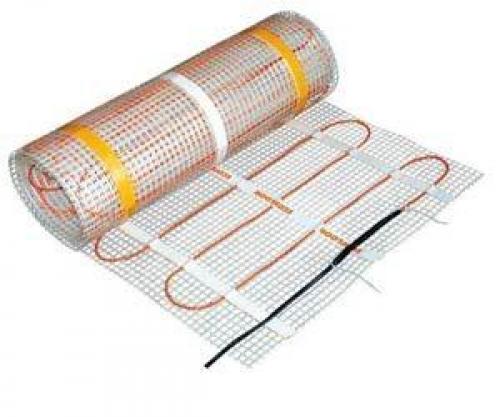

Термоматы — система гибких нагревательных элементов в рулонном виде. В основе лежит сетка из стекловолокна. Она представляет собой ячейки, которые получаются путём переплетения стекловолоконных нитей и ровинговой стеклоткани. Стекловолокно — это материал, который не поддаётся воздействию агрессивных сред и ржавчине, кроме того, он долговечен. На данной сетке закреплён кабель толщиной 3 — 4 мм.

Нагревание системы происходит после подачи тока, электроэнергия преобразуется в тепло, и отдаёт его половому покрытию. Такая конструкция уже практически готова к укладке, её нужно лишь раскатать по полу.

Основные преимущества и недостатки данного вида электрических тёплых полов в виде матов под плитку наглядно представлены в таблице.

Плюсы	Минусы
Имеет мало слоёв, поэтому не приводит к увеличению высоты пола	Высокая стоимость электричества
Монтаж прост, и не требует больших навыков, так как кабель уже закреплён на основе	Использование системы возможно только после полного высыхания основания, на это уходит около месяца
Несложный расчёт количества требуемого материала	Дополнительная нагрузка на электрическую сеть
Основа — экологически чистый материал, армирующая сетка
Прогревает быстро любое покрытие, в том числе плитку и паркет
Автоматическая регулировка температуры
Кабель уже уложен на основу
Нет необходимости в стяжке

Инфракрасный тёплый пол в виде матов подразделяется на несколько моделей:

• Одножильный — имеет один греющий проводник, поэтому стоит значительно меньше двухжильного. Обладает повышенным уровнем электромагнитного излучения, но в пределах санитарных норм. В связи с этим, данный пол рекомендован для помещений, где люди не находятся постоянно, то есть ванная или прихожая. Монтаж более сложный, так как необходимо присоединять оба конца к терморегулятору, и обязательно требуется наличие бетонной стяжки. Преимущества данной модели — потребление электроэнергии не значительное, несмотря на высокую температуру нагрева.

• Двужильный — состоит из двух проводников: греющего и токопроводящего. Это упрощает сам монтаж пола, так как не нужно подсоединять к терморегулятору второй конец кабеля. Кроме того, монтаж возможен на любое половое покрытие. Данная конструкция имеет пониженный фон электромагнитного излучения, что подходит для установки в жилых комнатах.

Особенности выбора, цены

Как было уже сказано выше, выбирать модель мата под плитку нужно в соответствии с предназначением помещения. В жилые комнаты стоит приобретать двужильные, а для монтажа в санузле, ванной, прихожей и лоджии или— одножильные.

Прежде чем отправиться за покупкой системы «тёплый пол», следует выяснить некоторые параметрами:

• подходит ли она под напольное покрытие — керамическую плитку;
• какая планируется укладка (сухая или мокрая);
• допускается ли требованиями электробезопасности использование матов.

Приблизительная цена качественных моделей составляет:

• одножильные — 2300 руб/м2, мощность которых 150 Вт/м2;
• двужильные — 3200 руб.

Важно знать! Рыночная цена мата значительно снижается при приобретении больших объёмов, чем площадь монтажа тёплого пола под плитку больше, тем меньше будет стоять метр изделия. Кроме того, на цену влияет и бренд производителя. Продукция Devi, Electrolux, Thermomat, Ensto обойдётся дороже раза в 2, чем система от малоизвестного производителя.

Следует обратить внимание на бренды:

1. Devi — производитель Дания, выпускает высококачественную продукцию по приемлемым ценам. Гарантийный срок 12 лет.
2. Energy (Англия) — представляет большой ассортимент термоматов. Во всех моделях отлично сочетается цена и качество.
3. Теплолюкс — является лидером на российском рынке производителей, которые выпускают качественные тёплые полы.
4. Rehau — немецкая фирма, известна не только тёплыми водяными полами, но и терматами.
5. Eltherm

При выборе матов под плитку для тёплого пола, необходимо учитывать, что они имеют разную мощность, она зависит от производителя и модели.

Подготовительные работы, укладка и подключение

Укладка матов осуществляется только на ровное основание, поэтому предварительно требуется его особым образом подготовить.

Электрический теплый пол под плитку технология укладки. Электрический теплый пол для укладки под плитку

При наличии минимальных знаний в области домашней электрики многие электромонтажные работы можно производить самостоятельно. Но при этом никогда не забывать технику безопасности и выполнять все операции качественно, дабы потом не переделывать. В этой статье вы познакомитесь с технологией укладки электрического тёплого пола под плитку, а под её конец сможете самостоятельно произвести всю последовательность монтажа.

Основные разновидности электрического тёплого пола

Прежде чем приступать к монтажу, необходимо выбрать подходящий по цене и продуктивности тип электрического пола. Их существует несколько разновидностей:

• . Наиболее распространённый вид электропола, оптимально сочетающий в себе доступность по цене и долговечность в плане эксплуатационного срока. В качестве нагревательного элемента используется одиночный кабель с высоким сопротивлением, преобразующий электрический ток в тепло. Устройство такой системы позволяет поверх неё заливать бетонную стяжку, которая впоследствии работает как тепловая подушка.
• . Плиточные элементы могут быть как конвекционного, так и инфракрасного принципа действия, но КПД обоих практически одинаков, как и ценовая политика. Основное преимущество таких изделий: простота монтажа, так как плиты выпускаются в удобных рулонах, которые достаточно только размотать, закрепить на какой-либо основе и подключить к сети.
• . Электронагревательный элемент в виде тонкой плёнки очень популярен при монтаже деревянных полов. Преимущества: тонкая, практически невесомая конструкция, не вызывающая проблем при монтаже, солидный КПД, длительный срок эксплуатации. Но, к сожалению, положить на плёнку бетонную стяжку нельзя — это нарушит работу нагревательных пластин.
• . Идеальный материал, если возник вопрос «Как сделать электрический тёплый пол под плитку?» Стержневые конструкции нагрева выдерживают большие нагрузки и при этом стойки к коррозии, соответственно, прослужат много лет. Даже при повреждении или выходе из строя одного стержня, остальные элементы системы продолжают исправно функционировать.

Теплый пол под плитку своими руками. Виды электрического теплого пола

Планируя укладку теплого пола под плитку, надо иметь представление о разновидностях и особенностях конструкции электрических систем обогрева.

Всего существует два вида:

Первый вид — это нагреватель, выделяющий тепловую энергию за счет сопротивления проходящему через него электрическому тону. Это принцип работы всех ТЭНов, спиралей электроплиток и т. п. Второй вид — это набор карбоновых излучателей, ламинированных в два слоя лавсановой пленки. Они испускают инфракрасные лучи, нагревающие предметы. Сама пленка не греется.

Под укладку плитки выбирают только резистивный кабель. Он хорошо укладывается в стяжку и демонстрирует эффективную работу без потерь тепловой энергии. Однако, пленочный теплый пол под плитку не укладывают. В сети очень много рекомендаций о монтаже пленочного инфракрасного пола в стяжку, но все они, по сути, переписаны с одного ошибочного источника.

Инфракрасная пленка рассчитана на работу под напольными покрытиями, не плотно прилегающими к ней — ламинат, линолеум, ковролин. Если на пленку залить стяжку, теплый пол быстро выйдет из строя из-за перегрева. Этот момент надо учесть еще на стадии выбора и проектирования.

собственно кабель (отрезок определенной длины, который укладывают в выбранном порядке)

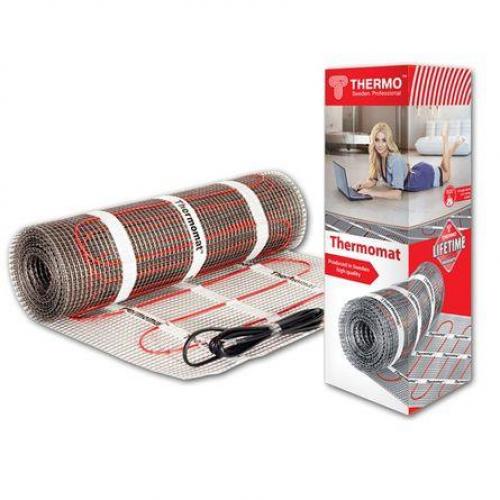

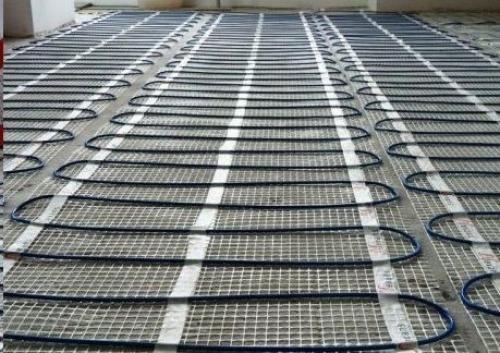

кабельные маты (рулоны из стеклосетки, на которой в зигзагообразной форме уже установлен резистивный кабель)

Первый вариант требует более сложной укладки, поэтому, его используют для монтажа в комнатах определенной величины, где рулонный греющий мат класть невозможно. в других случаях обычно выбирают нагревательные маты — они проще в работе. Надо лишь подготовить поверхность и просто расстелить их по длине, подключить к блоку управления и залить в стяжку.

Электрический теплый пол под плитку без стяжки. Технология монтажа тёплого пола без стяжки

Тёплый пол без стяжки рекомендован для помещения, где заливка бетонной стяжки не возможна. Такие полы монтируются в домах имеющих деревянные перегородки (так как они могут не выдержать тяжести раствора), или при наличии не высоких потолков (толстый слой стяжки сделает их ещё ниже).

Основные плюсы данных тёплых полов — лёгкость, быстрая установка, и то, что они не забирают высоту полезной площади. Кроме того, обходятся такие полы без заливки бетоном дешевле.

К сведению! Преимущество данной конструкции — высота пирога всего 50 мм, в отличие от бетонной стяжки, у которой минимальная высота 80 мм.

Варианты настильной системы

Соорудить тёплые полы без заливки стяжки можно двумя способами. Каждый вариант обладает как положительными сторонами, так и отрицательными.

Но есть и общая особенность в этих системах — простота не только монтажа, но и демонтажа. А также, плохая переносимость влаги, поэтому обязательное условие — слой гидроизоляции.

Полистирольные плиты

Полистирол называют ещё пенопластом, он хорошо держит тепло, имеет высокий уровень звукоизоляции, не поддаётся гниению. Плиты состоят из ламелей — это специальные теплораспределительные элементы, они бывают алюминиевыми или оцинкованными. Стандартная толщина плит из полистирола под тёплые полы без стяжки — 30 мм. Они выпускаются в виде:

• плит с пазами, куда размещаются нагревательные элементы;
• гладких матов.

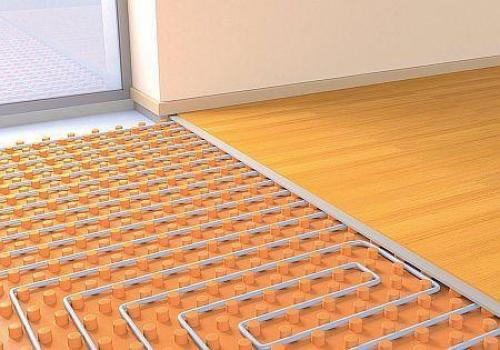

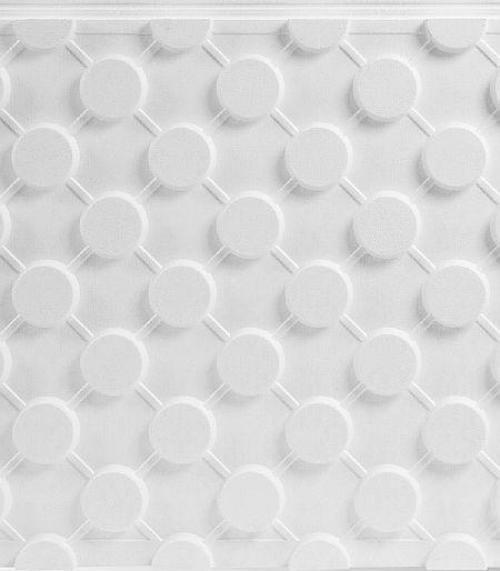

Легче производить укладку тёплого пола на маты имеющие бобышки, между ними прокладываются трубы или кабель. Маты укладываются как на пол из бетона, так и на деревянный.

Деревянный пол

Деревянные конструкции рекомендованы для установки в домах, имеющих перекрытия в виде деревянных балок, они укладываются на любую основу. Бывают:

• Модульными — их продают в готовом для сборки виде, они имеют специальные пазы, куда производится закладка нагревательных элементов.
• Реечными — возможно изготовить своими руками из МДФ или ДСП. Дощечки должны иметь толщину минимум 2 см, ширину — 130 мм, и допустимую влажность не более 10%.

Как и полистирольная, деревянная система отлично выдерживает скачки температуры, обладает высокой звуко- и теплоизоляцией.

Однако тёплые полы без заливки имеют и недостатки:

• меньший уровень теплоотдачи и надёжности, чем при системе с бетонной стяжкой;
• конструкция менее жёсткая, в ней неизбежно есть пустоты, а это со временем приведет к образованию трещин, зазоров, и как следствие скрипу при ходьбе.

Особенно эти моменты проявляются при обустройстве конструкции в квартирах с деревянными покрытиями. Конечно, эти неполадки можно легко устранить, но на это понадобится как время, так и силы. Поэтому, рекомендовано устанавливать только там, где другие модели не подходят.

Этапы укладки водяного теплого пола без стяжки

Стоит отметить, что установка водяных систем без стяжки сопровождается меньшей пылью и грязью. Помимо этого, плюс тёплых полов без стяжки —, ламинат, и любое другое покрытие, не ожидая пока подсохнет бетон.

Материал для укладки

Перед установкой водяного пола без стяжки, требуется приобрести напольное покрытие (плитку, ламинат), и весь материал для конструкции.

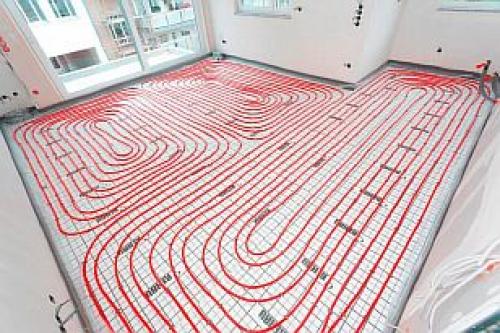

Главная функция данного сооружения отводится трубам, которые бывают медные, из сшитого полиэтилена и пропилена, или металлопластика. Чаще укладываются изделия из полиэтилена, так как они стоят не дорого, долговечные, не боятся воздействия агрессивных сред, и процесс их монтажа несложен.

Теплоносителем здесь может служить как вода, так и различные антифризы. В продажу трубы поступают в смотанном состоянии, в бухтах. Петли с бабинов запрещено снимать до момента укладки изделия, так как могут образоваться заломы. Разматывается материал постепенно при монтаже.

Монтаж теплого пола электрического. Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

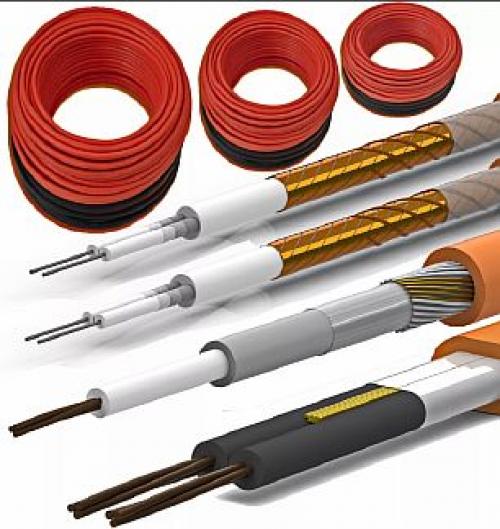

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

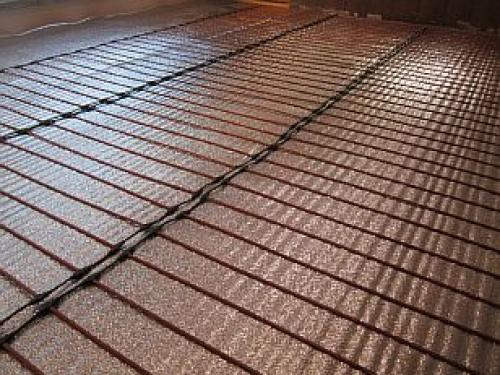

• Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.
  Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

• Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.
  Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

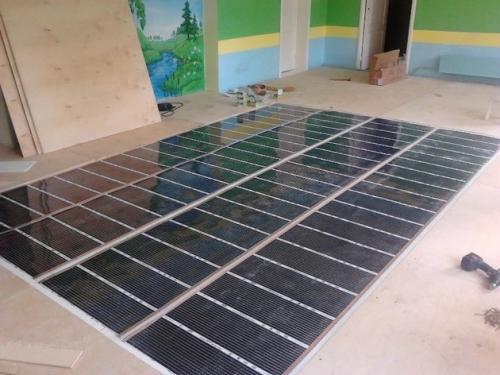

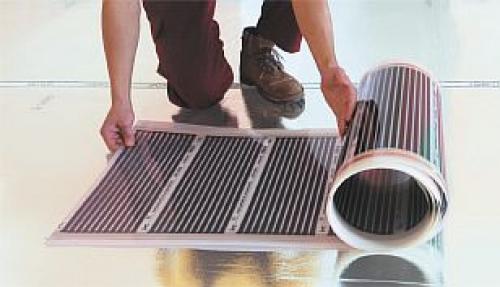

• Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.
  Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.
  В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

• Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.
  К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

• основание;
• теплоотражающий материал;
• карбоновые маты;
• бетонная стяжка или плиточный клей,
• покрытие.
