Как установить откатные ворота. Подготовка проема под откатные ворота

Как установить откатные ворота. Подготовка проема под откатные ворота

На подготовительном этапе нужно сделать основание для кареток, также устанавливают опорные столбы. Заборные столбы для ворот и со стороны калитки лучше устанавливать с большой несущей способностью. Как и при установке распашных ворот, они будут воспринимать повышенные нагрузки. Для их изготовления можно использовать винтовые сваи диаметром от 76 мм. Также подойдут бетонные, стойки из кирпича, профильная труба с сечением более 60х60 мм и толщиной стенки не менее 2,5 мм.

Для обеспечения надежности функционирования откатных ворот, столбы опирания следует монтировать только способом полного бетонирования. При выполнении установки столбов, руководствоваться нужно следующими правилами:

Заглублять опоры следует на 20 см ниже уровня промерзания грунта и ниже линии залегания подземных вод.

Бетонировать лучше всего с установкой гильзы из пластиковой трубы в яму. Она защитит фундамент от влаги и повысит долговечность конструкции.

Обязательно при бетонировании необходимо выполнять выдавливание воздуха из бетона, залитого в лунку.

Не допустимо устанавливать стойки с отклонением по вертикальности.

Все последующие работы, касающиеся крепления к кирпичным или металлическим столбам калитки и ворот, должны выполняться по истечению 28 суток. Это срок полного твердения бетона по технологии.

Аналогичную опору нужно установить и для калитки. Для повышения декоративности, может использоваться кирпичная кладка вокруг столбов. При таком варианте в стенке кирпичным столбам ворот крепят по три уголка. К ним приваривают фальш-столбы.

Чертежи откатные ворота своими руками простые. Как сделать полотно откатных ворот своими руками

Изготовить створку откатных ворот своими руками совсем несложно, она имеет очень простую конструкцию. Все что нужно для начала работ – измерить размер проездного проема и часть забора, куда будет сдвигаться створка. Для примера рассмотрим, как изготавливаются откатные ворота консольного типа, наиболее удобная и распространенная конструкция.

Размеры створки

Для примера изготовления полотна откатных ворот рассмотрим стандартный проем:

• ширина проема – 4м;
• высота примыкающего к проему забора 2 метра.

Важно! Высота полотна будет чуть меньше, чем высота забора, так как необходимо предусмотреть зазор над дорогой. В нашем примере сделаем зазор равным 7,5 см.

Конструкция откатных ворот обязательно включает в себя противовес в размере 1/2 от ширины проема. В нашем случае длина противовеса равна 2 метрам. Эта часть конструкции не перекрывает проем, а удлиняет полотно на рассчитанную величину. Чтобы хорошо представить себе будущие ворота и исправить приведенные размеры на собственные, лучше предварительно подготовить чертежи откатных ворот.

Важно! Длина прилегающего забора в нашем случае должна быть не менее 6 метров, чтобы створка откатных ворот могла полностью открыть проем.

Необходимые материалы

Если полотно ворот будет заполнено листами профнастила или похожим легким материалом, то для изготовления полотна потребуются следующие по списку материалы.

• Трубы прямоугольного сечения 60х30:
• 1 шт. 6-тиметровая;
• 1 шт. 4-хметровая;
• 1 шт. длиной 2,7 м;
• 2 шт. по 1,85 м.
• Трубы прямоугольного сечения 40х20:
• 3 шт. 4-хметровых;
• 4 шт. 2-хметровый.
• Направляющая шина 6 м из малого или среднего комплекта.
• Профлисты для заполнения каркаса.
• Саморезы.

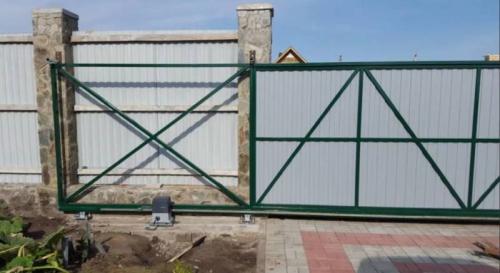

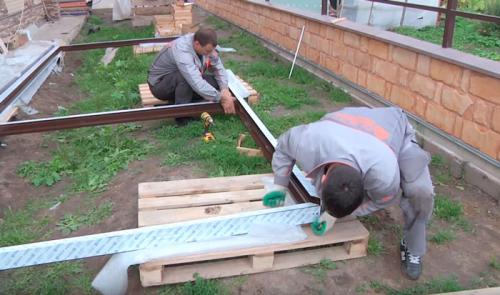

Изготовление каркаса

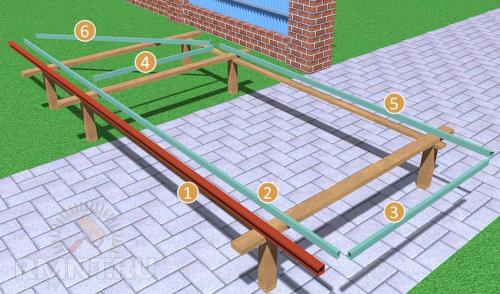

Каркас ворот изготавливается из труб 60х30. На всю длину направляющей шины привариваем 6-метровую трубу широкой стороной, оставив с одного края отступ 3 см. Затем с той стороны, где труба доходит до края шины, прихватываем трубу длиной 1,85 метра, отмеряем от нее по шине 4 метра и прихватываем вторую трубу такого же размера. Получаются 2 вертикальные стойки. Соединяем их между собой 4-метровой трубой.

Важно! На этом этапе необходимо четко обмерить каждую сторону, чтобы не было перекосов. Должен получиться ровный прямоугольник.

Свободный край шины и верхний угол каркаса соединяются между собой трубой 2,7 метра. Это и есть противовес в виде треугольника, который не будет виден с лицевой стороны забора.

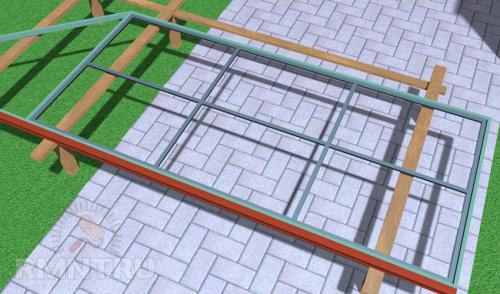

Внутренняя часть каркаса состоит из труб 20х40, образующих 6 равных прямоугольников. Чтобы оставить место для профлиста используется труба меньшего сечения, чем для рамы. На прокладки толщиной 20 мм укладываются трубы широкой стороной и привариваются.

После обварки ворот обязательно все швы зачищаются и шлифуются.

Покраска

Покраска защитит ворота от ржавчины и придаст им ухоженный вид, поэтому краску необходимо выбирать стойкую, обладающую хорошими защитными свойствами. Лучше всего для этой цели подойдет нитроэмаль или автомобильная краска. Эти материалы легко наносятся и быстро сохнут, поэтому можно покрасить створку откатных ворот своими руками, избегая дополнительных затрат.

Этапы покраски:

• с каркаса удаляется металлическая пыль и окалина;
• поверхность протирается растворителем;
• грунтовка;
• покраска.

Заполнение каркаса

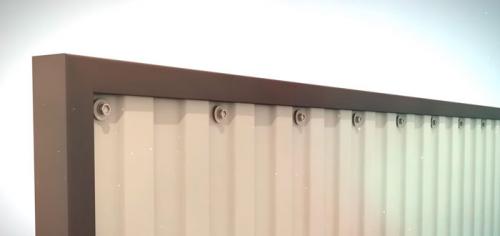

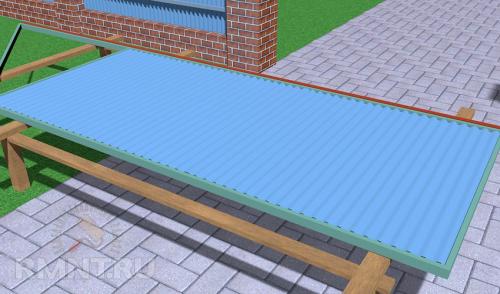

К внутренним трубам саморезами крепятся профлисты (или любой другой материал), предварительно подогнанные по размеру. Желательно сделать предварительную разметку, где будут вкручиваться саморезы или использовать чертежи откатных ворот, чтобы не испортить внешний вид створки.

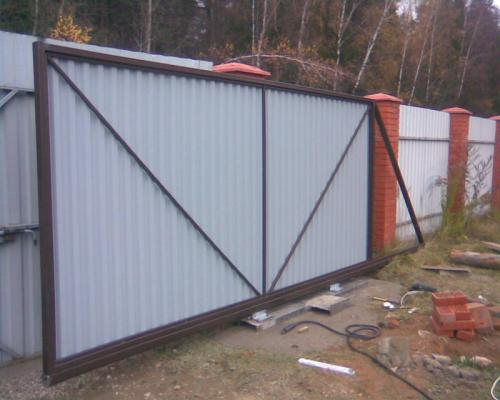

Треугольник противовеса не заполняется, так как не исполняет декоративной или защитной функции.

Установка откатных ворот дорхан. Плюсы откатных уличных ворот Doorhan

Плюсы	Описание
Экономия места	Створка откатных уличных ворот заходит за забор, используя только узкую колею перед оградой, поэтому воротам не требуется место перед ними и позади них, в отличие от распашных конструкций.
Легкость использования	Зимой не обязательно чистить территорию от снега перед воротами, чтобы открыть их.
Надежность	Откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.
100% Российское производство	Ворота спроектированы и полностью изготовлены в России из комплектующих собственного производства DoorHan.
Эстетичность	Более 100 вариантов дизайна щитов, возможность окраски в любой цвет RAL и возможность заказа калиток и заборных ограждений в одном дизайне с уличными воротами позволяет сделать выездную группу у дома эстетичной и гармонирующей с участком.

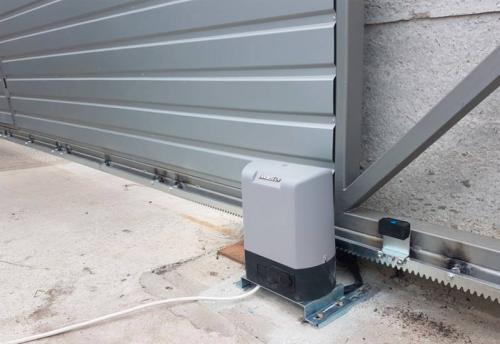

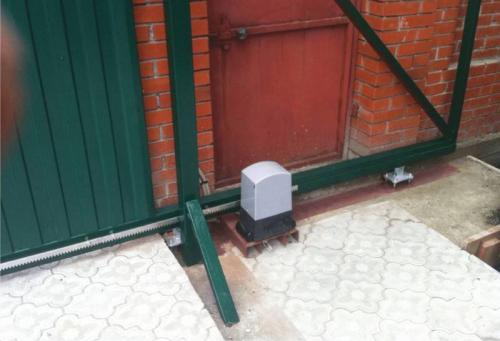

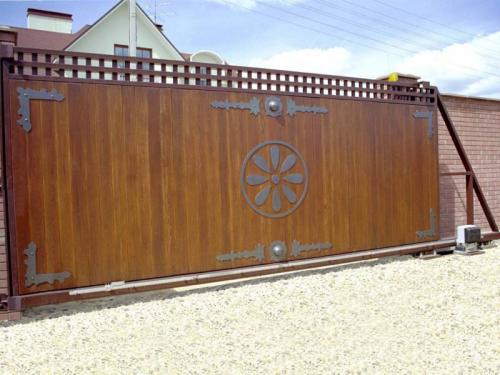

Автоматические откатные ворота

Добавьте удобства вашим воротам — установите на них качественную автоматику.

Приводы SLIDING-500 и SLIDING-800Предназначены для автоматизации откатных ворот весом до 500 кг и до 800 кг соответственно.Приводы SLIDING-1300PRO и SLIDING-2100PROПредназначены для автоматизации откатных ворот весом до 1300 кг и до 2100 кг соответственно.Плата управления для приводов SLIDINGПредназначена для управления приводами серии Sliding (220В). На плате управления интегрирован радиоприемник на 60 пультов, а так же существует возможность подключения множества аксессуаров Doorhan.Если вам сложно определиться с автоматикой, оставьте заявку на консультацию. Наш специалист свяжется с вами и все подробно расскажет.

Источник: https://stroyvsepodryad.info/novosti/kak-ustanovit-garazhnye-vorota-doorhan-vidy

Самодельные откатные ворота чертежи. Откатные ворота своими руками — пошаговые инструкции по изготовлению конструкции механических откатных ворот и на электроприводе + фото

Откатные ворота являются практичным и удобным решением для ограждения частной территории. Их основным преимуществом является экономия места во дворе и возможность автоматизации открытия и закрытия ворот. В данной статье рассмотрим, как можно самостоятельно собрать и установить откатные ворота на своей территории.

Подготовка места установки

Перед установкой откатных ворот необходимо подготовить место для их размещения. Это включает в себя проведение замеров и подготовку фундамента.

Замеры и выбор конструкции

Первым шагом является проведение замеров для определения размеров ворот и выбора конструкции. Необходимо учесть ширину проезда, высоту ворот, а также общий вес конструкции. В зависимости от материала и типа откатных ворот их вес может достигать нескольких сотен килограммов.

Тип откатных ворот	Материалы	Особенности
Скользящие ворота	Сталь, алюминий, дерево, композитные материалы	Требуются большие площади для раскрытия, могут быть автоматизированы
Складные ворота	Сталь, алюминий, дерево, композитные материалы	Могут быть установлены на небольших площадях, не требуют много места для открытия
Распашные ворота	Сталь, алюминий, дерево, композитные материалы	Подходят для небольших участков, могут быть автоматизированы
Откатные решетчатые ворота	Сталь	Идеально подходят для промышленных объектов, высокий уровень безопасности
Роллетные ворота	Сталь, алюминий	Подходят для ограждения коммерческих объектов, простые в установке

Подготовка фундамента

После определения размеров и типа конструкции, необходимо подготовить фундамент для установки ворот. Фундамент должен быть достаточно прочным, чтобы выдерживать вес ворот и предотвращать их провисание. Для этого можно использовать бетонный блок или ленточный фундамент. Важно учесть грунтовые условия и региональные климатические особенности при выборе типа фундамента.

Изучение конструкции ворот

Перед установкой откатных ворот необходимо изучить их конструкцию и принцип работы, чтобы правильно собрать и установить их на месте.

Основные элементы конструкции

Откатные вороты состоят из нескольких основных элементов, включая створки ворот, направляющие, роликовые крепления, ручки для управления и механизм для автоматического открывания. Каждый элемент играет важную роль в работе конструкции и должен быть правильно установлен.

Принцип работы

Откатные вороты открываются путем перемещения створок по направляющим в сторону, перпендикулярной ограждаемой территории. Для этого створки оснащаются роликовыми креплениями, которые скользят по направляющим. Вручную ворота открываются с помощью ручки, установленной на воротах, а для автоматического открывания используется механизм, который срабатывает при помощи пульта дистанционного управления.

Монтаж направляющих для ворот

Монтаж направляющих для откатных ворот — один из важных этапов при установке конструкции. В этом разделе мы подробно рассмотрим, как правильно установить направляющие для откатных ворот.

Откатные ворота являются практичным и удобным решением для ограждения частной территории. Их основным преимуществом является экономия места во дворе и возможность автоматизации открытия и закрытия ворот.

Подготовка места для установки откатных ворот

Перед установкой откатных ворот необходимо подготовить место для их размещения. Это включает в себя проведение замеров и подготовку фундамента.

1. Проведение замеров: Необходимо учесть ширину проезда, высоту ворот, а также общий вес конструкции. В зависимости от материала и типа откатных ворот их вес может достигать нескольких сотен килограммов.
2. Подготовка фундамента: Фундамент должен быть достаточно прочным, чтобы выдерживать вес ворот и предотвращать их провисание. Для этого можно использовать бетонный блок или ленточный фундамент. Важно учесть грунтовые условия и региональные климатические особенности при выборе типа фундамента.

Установка откатных ворот

Перед установкой откатных ворот необходимо изучить их конструкцию и принцип работы, чтобы правильно собрать и установить их на месте.

Конструкция откатных ворот

Откатные ворота состоят из нескольких основных элементов, включая:

• Створки ворот: основные элементы конструкции, которые открываются и закрываются.
• Направляющие: элементы, которые направляют створки ворот и обеспечивают их движение.
• Роликовые крепления: механизмы, которые обеспечивают свободное движение створок ворот.
• Ручки для управления: механизмы, которые позволяют управлять открытием и закрытием ворот.
• Механизм для автоматического открывания: устройство, которое автоматически открывает и закрывает ворот.

Каждый элемент играет важную роль в работе конструкции и должен быть правильно установлен.

1. Определите место установки направляющих. Перед установкой направляющих необходимо определить место, где они будут располагаться. Для этого нужно определить ширину проезда и учесть необходимый зазор между направляющими и створками ворот. Рекомендуется оставлять зазор не менее 5-10 см.
2. Установите опорные столбы. Для установки направляющих необходимо установить опорные столбы с помощью бетонной смеси. Расстояние между опорными столбами должно быть равным длине направляющих. Важно убедиться, что опорные столбы установлены строго вертикально.
3. Установите направляющие на опорные столбы. После установки опорных столбов можно приступить к установке направляющих. Направляющие крепятся к опорным столбам с помощью специальных крепежных элементов. Необходимо убедиться, что направляющие установлены строго параллельно друг другу и находятся на одинаковой высоте.
4. Проверьте горизонтальность и вертикальность установки. После установки направляющих необходимо проверить горизонтальность и вертикальность их установки. Для этого можно использовать уровень или специальный инструмент для замеров углов.
5. Проверьте работу направляющих. После установки направляющих необходимо проверить их работу вместе со створками ворот. Для этого необходимо протестировать открывание и закрывание ворот. Направляющие должны обеспечивать плавное и беспрепятственное перемещение створок ворот.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/chertezh-otkatnyh-vorot-s-proemom-4-m-opredelenie-gabaritov-proema-i-razmerov-budushchey

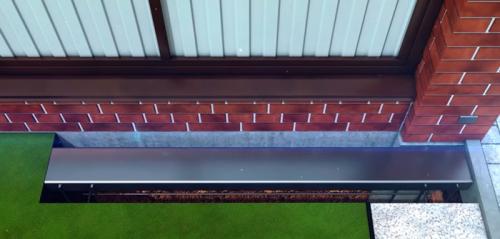

Установка швеллера под откатные ворота. Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

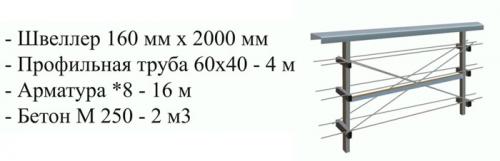

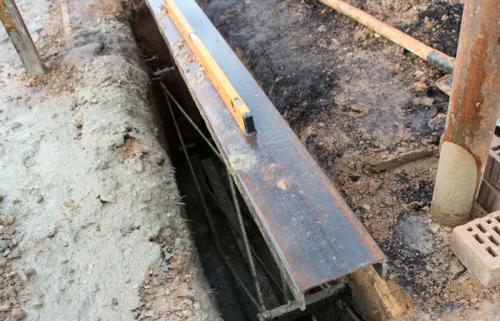

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

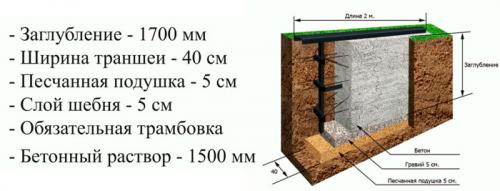

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1

Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

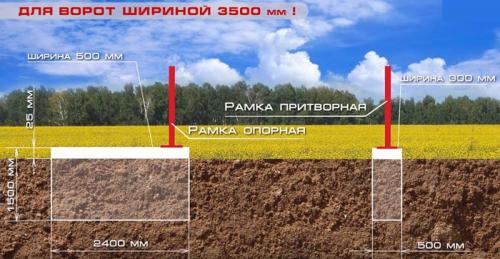

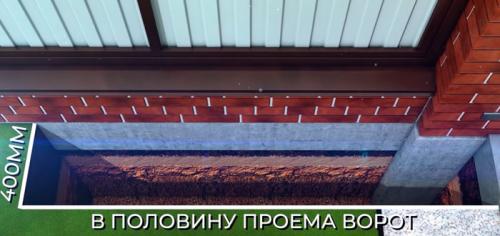

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

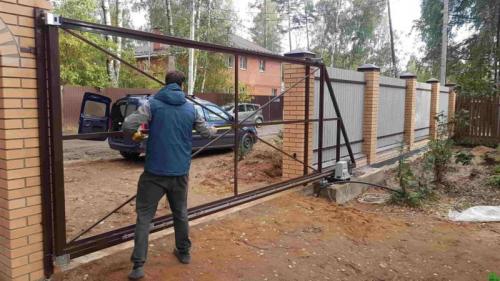

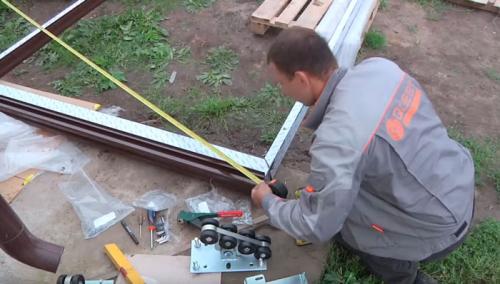

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2

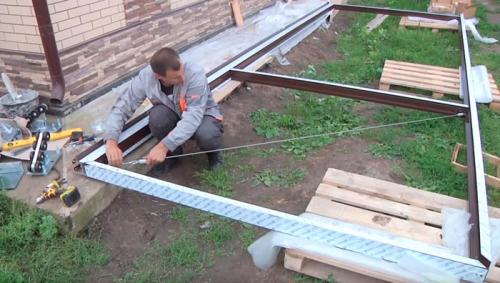

Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

• профнастил

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

• штакетник

• глухое заполнение, типа филенки

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3

Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/ustanovka-otkatnyh-vorot-svoimi-rukami-opredelenie-vozmozhnosti-ustanovki-otkatnyh-vorot

Как установить ролики на откатные ворота. Как установить откатные ворота

Система откатных ворот – наиболее простая, прочная и удобная самонесущая конструкция открывания ворот. Работает за счёт сдвигания воротного полотна на крутящихся роликах по протяжению ограды. Открывать и закрывать ворота можно вручную или с помощью автоматики, используя электропривод. Понять, как установить откатные ворота своими руками без подготовки сложно, но возможно, если соблюдать определённую технологию.

Откатные ворота экономят место на придомовой территории и не мешают проезду высокой техники, так как проём у них без верхней балки.

Условия для монтажа откатных ворот

Одно из условий – чтобы вдоль ограды хватало места для отката. Встроенная калитка не мешает открыванию ворот, так как монтируется так, чтобы онаоткрывалась внутрь двора. Либо её устанавливают рядом с воротами.

Разновидности конструкции в зависимости от принципа действия

Откатные ворота подразделяются на рельсовые или роликовые. Наиболее надёжный и популярный – роликовый механизм. Его легко собрать самостоятельно: все комплектующие в свободной продаже.

Роликовые ворота бывают двух видов:

• моноширма – воротное полотно на едином каркасе;
• синхронные ворота из двух частей.

Что представляет собой моноширма

Это одна створка, двигающаяся в одном направлении по роликовым кареткам.

Синхронные двойные ворота, где они нужны

Двойные откатные ворота из двух створок, откатываемых в разные стороны. Для их устройства нужно строить два фундаментных основания и сооружать балку для направления движения. Вариант используется для арочных ангаров, высоких гаражей, складских сооружений.

Для частного домовладения наиболее характерно применение одинарных ворот.

Комплектующие для установки откатных воротсвоими руками

Несущая балка. Направляющая – это главный элемент, который также относится к фурнитуре.

Стоимость зависит от марки стали: чем лучше качество, тем выше цена. Толщина – 3,6 мм. Нет смысла покупать оцинкованную балку. При проведении сварочных работ цинк обгорит и всё равно придётся красить.

П-образный кронштейн-уловитель снизу и сверху конструкции. Устанавливается на улавливающей опоре, она еще называется притворный столбик. Так происходит фиксация ворот в закрытом положении. Притворный столбик можно приварить на выведенные закладные. Если их нет, то закрепить дюбелями. Если кирпич полнотелый, то лучше использовать анкерные болты. В случае с пустотелым кирпичом используются пластиковые дюбеля.

Верхний уловитель предупреждает заваливание воротины вбок, а нижний снижает механическую нагрузку на опорные ролики.

Поддерживающая скоба или ограничитель движения роликов. Монтируется вверху основной опоры, дополнительно фиксирует створку. Толщина металла – 4 мм. Лучшие ролики для установки на скобу – резиновые, они не портят и не царапают металлопрофиль. Для свободного вращения ролика, чтобы он легко крутился, его не нужно зажимать гайкой.

Опорный концевой ролик – крепится с торца направляющей, выполняет роль: заглушки, смягчающего удар демпфера, опорной детали. Принимает на себя большую часть массы воротного полотна.

Для герметизации профильных труб, стоек, их снабжают заглушками, предупреждающими попадание внутрь воды и снега.

Материал для зашивки ворот. Профнастил с небольшим весом, легко устанавливаемый на саморезы либо заклепки.

Поэтапная инструкция по правильному монтажу откатных ворот

Шаг 1 Проектирование

Чтобы разобраться как сделать откатные ворота своими руками надо получить представление о процессе работы. Для этого определяют размеры створки с учетом габаритов, планируемых для въезда автомобилей. Делают чертёж. Принимают во внимание зазор между воротным столбом и габаритами машины:

для грузового транспорта требуется проем не менее – 3,5 м.

для легкового авто – 3 м.

При угловом въезде проём надо увеличить в 1,5 раза.

Самая удобная ширина проёма – 4,5 м его достаточно в любом случае.

Размер полотна должен быть шире проема на 200 мм, чтобы исключить видимость территории внутри участка.

Створка ворот должна быть на высоте от земли с зазором – 100 мм.

Для представления о производстве работ нужен эскиз ворот.
