Откатные или распашные ворота. Прочность конструкции, ремонтопригодность

Откатные или распашные ворота. Прочность конструкции, ремонтопригодность

Если предположить, что машина по какой-то причине въезжает в закрытые ворота, стоит упомянуть, что результат будет разным в зависимости от типа ворот. Распашные ворота надёжнее выдерживают столкновение, так как точек прочности у них больше, а именно – петли по бокам и замок по центру. Откатные ворота фиксируются исключительно на направляющей, потому при сильном ударе может просто упасть. Однако если вспомнить о том, что такие случаи встречаются в основном лишь в боевиках, а никак не в реальной жизни, можно спокойно приобретать откатные ворота. Кроме того, стоит упомянуть об их плюсе в случае, если удар бампером в закрытые ворота всё же происходит: распашные ворота, скорее всего, будут подлежать замене, в то время как откатные будет легко отремонтировать .

Распашные ворота крепче благодаря большему числу точек опоры и рёбрам жёсткости

Прочие особенности конструкции распашных и откатных ворот:

• Распашные ворота легче отремонтировать, потому что по большей части слабым местом здесь являются петли;
• Откатные ворота более долговечны, но для этого нужно правильно эксплуатировать и вовремя ухаживать за ними;
• Откатная створка, крепясь на одной направляющей, изначально требует большей жёсткости от конструкции, потому в будущем провисания и перекосы ей не свойственны;
• Откатные ворота требуют большего внимания при эксплуатации, но практически не прибавляют хлопот по очистке территории от снега; распашные ворота менее прихотливы в использовании, но зимой займут немало времени;
• Калитка в откатных воротах является не слишком желанным элементом, так как конструктивно её невозможно создать удобной для использования; распашные ворота с калиткой – наоборот, очень популярный вариант;
Откатные ворота в некоторых случая требуют фундамента, стоимость которого может быть внушительной; распашные ворота не нуждаются в фундаменте вообще.

Альтернатива откатным воротам.

Откатные ворота пользуются большим спросом и доверием пользователей, они постепенно вытесняют с рынка конструкции распашного типа. Связанно это с определенными преимуществами, среди которых особенно выделяются:

• Высокая надежность, способность выдерживать большие ветряные нагрузки;
• При выполнении рабочих процессов не создают шума;
• Компактность конструкции, не требуют наличия свободного пространства;
• Легкость и простота обслуживания, эксплуатации;
• Высокое качество и безопасность в использовании.

Конструктивные особенности откатных ворот

Итак, открывание ворот осуществляется скольжением по направляющим, которые устанавливаются вдоль забора. Дополнительного пространства для этого не требуется, что является неоспоримым преимуществом конструкции. Отметим, что при выполнении монтажа рекомендуется использовать комплектующие заводского производства, которые отличаются надежностью и долговечностью. Стандартный набор для установки состоит из:

• Съемный ролик концевой;
• Направляющие ;
• Фиксирующая пластина;
• Нижний/верхний уловитель ;
• Роликовые опоры ;
• Кронштейн ;

Прежде чем приступить к установке рекомендуется подготовить фундамент, на который монтируется роликовая опора. На нижний край каркаса монтируется направляющая. Плавность перемещения обеспечивается за счет установленных роликовых опор, которые монтируются на фундаменте.

Преимущества применения официальных комплектов

• Эргономичность;
• Повышенная степень взломостойкости;
• Долговечность использования, при условии правильной эксплуатации, срок службы превышает 15 лет;
• Повышенная стойкость к негативному воздействию коррозии;
• Способность гарантировать конструкции надежность, безопасность использования;
• Большой ассортимент относительно дизайнерских решений;
• Возможность подобрать комплекты, подходящие к дизайну конструкции;
• Отсутствует необходимость в выполнении сварных соединений.

Рекомендации специалистов по установке откатных ворот

• Монтаж направляющего профиля, роликов, полотна следует выполнять на плоскость швеллера;
• Ролики к нижнему швеллеру приваривать следует сваркой с учетом всех требований и технологий;
• При выполнении установки следует проверять ровность ворот, используя для этого лазерный уровень;
• Верхние ролики необходимо закреплять, используя сварочный аппарат.

СОВЕТ! Не используйте для крепления полотна гайки, шпильки, эти элементы креплений не способны гарантировать надежность фиксации, правильно будет сразу выполнить работу, при помощи сварки.

Завершив процесс монтажа необходимо протестировать работу конструкции и убедиться, что все отдельные механизмы работают правильно и качественно. Если устанавливалась система автоматики, то особое внимание нужно уделить именно ей, при необходимости производятся настройки устранения не корректности в работе.

Следует отметить, на надежность, безопасность эксплуатации откатных ворот во многом будет зависеть от качества используемых при реализации проекта комплектующих, поэтому не следует экономить на их приобретении, останавливайте выбор на продукции заводского производства известных компаний.

Откатные ворота когда мало места. Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

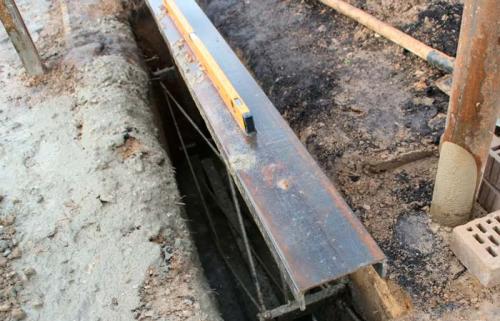

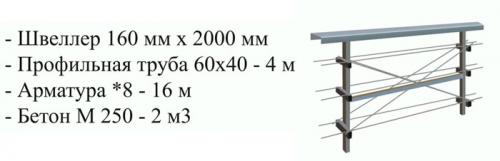

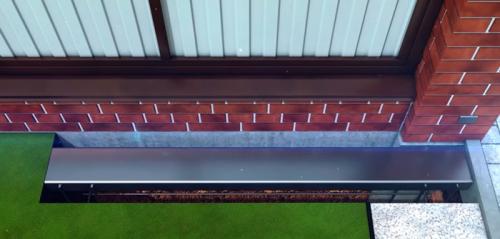

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

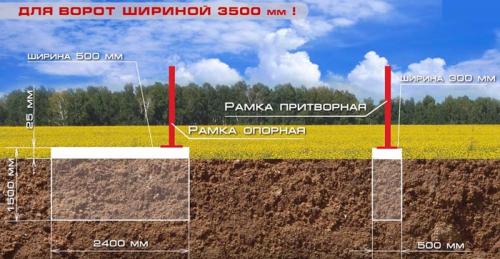

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1

Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

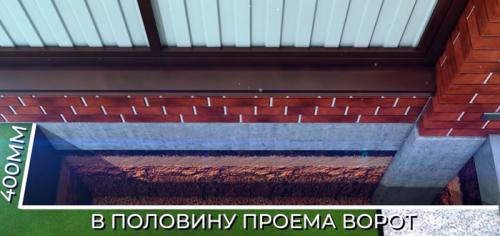

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

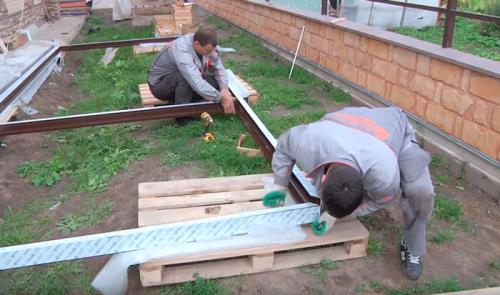

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

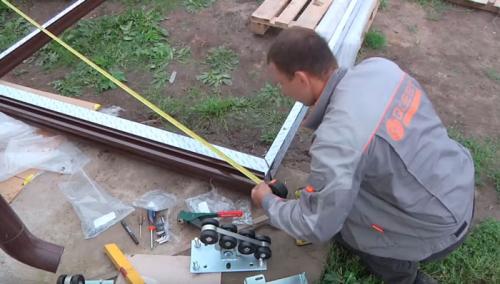

При сборке самое главное четко контролировать геометрию.

Ошибка №2

Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

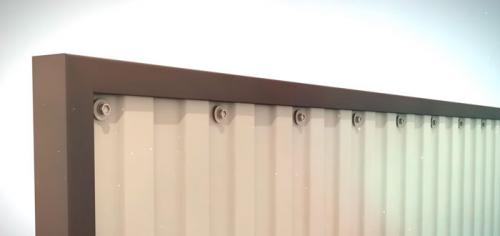

• профнастил

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

• штакетник

• глухое заполнение, типа филенки

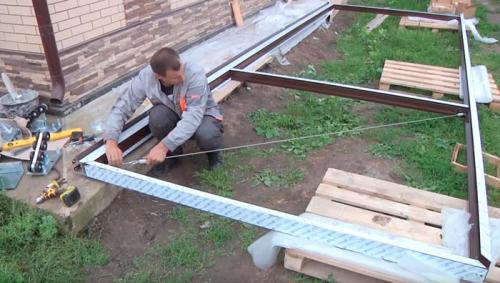

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3

Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Откатные ворота – это отличный вариант для тех, у кого мало места. Закладная для откатных ворот.

Подготовка проема

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

• Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки.
• Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.
• Глубина такого фундамента зависит от глубины промерзания в вашем регионе.

Ошибка №1

Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

Ошибка №2

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Практические советы

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

При сборке самое главное четко контролировать геометрию.

Ошибка №2

Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

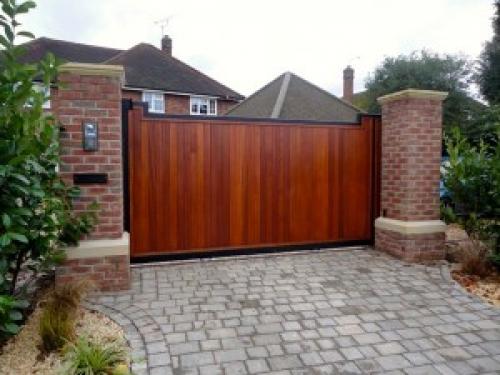

Минусы откатных ворот. Цена и недостатки

Тот, кто желает купить откатные ворота для дачи, должен понимать, что они, как и любой другой сложный механизм, имеет свои немногочисленные минусы, которые стоит учитывать при выборе такого наименования продукции.

В перечень недостатков конструкции входят:

• высокая стоимость;
• сложность установки;
• ограничение по высоте проема;
• необходимость в дополнительном уходе;
• наличие специфических требований к поверхности окружающего забора.

Монтаж откатных моделей будет просто невозможен, если не освободить пространство вдоль забора, которое позволит полотну беспрепятственно открываться . Также не должно быть никаких возвышенностей рельефа в месте открытия (закрытия) изделия, в противном случае механизм будет испытывать чрезмерные перегрузки и часто выходить из строя.

Поверхность забора рядом с откатной конструкцией имеет ключевое значение в бесперебойной работе устройства. Если она будет слишком рельефной или содержать выступающие элементы, то повышается риск зацепления полотна, его деформации и последующей поломки.

У владельца откатных ворот в зимнее время наверняка прибавится забот. К примеру, рельсы, по которым движутся ролики, очень часто забиваются снегом или наледью , поэтому чистить их необходимо практически каждый день.

Счищать снег следует и с полотна, чтобы не утяжелять конструкцию и не создавать излишней нагрузки на открывающий механизм.

Давайте узнаем, что представляют собой от известного производителя — компании Алютех.

Откатные ворота. Как работают откатные ворота, конструкция

Для консольного сдвига створки ее каркас устанавливается на пару роликовых нижних опор. Они заходят в специальный направляющий профиль, который фиксируется на нижней части каркаса. Остальные элементы фурнитуры нужны для контроля направления сдвига, компенсации нагрузки, предотвращения наклона.

Для изготовления откатных ворот в Харькове необходимы следующие компоненты:

• консольная створка в сборе;
• закладной элемент;
• опорные столбы;
• набор фурнитуры;
• комплект автоматики.

Важно: основой самостоятельного обустройства должен стать правильно рассчитанный проект. Он учитывает условия эксплуатации, влияние внешних факторов.

Консольная створка

Решетчатая конструкция (каркас) делается из профиля с т-образным сечением. Дополнительно нужны стальные трубы. После монтажа створка обшивается, для чего чаще всего выбирают листы профнастила. Ширина - 1,5 размера проезда откатных ворот.

Закладной элемент

Необходим для монтажа роликовых опор, распределяет нагрузку от откатной створки. Изготавливается из стального швеллера, который предварительно разрезают на 3 части. Это необходимо для создания п-образной формы.

Опорные столбы

Располагаются по краям проема откатных ворот. Это трубы квадратного сечения, размер - 100х100 мм. Нужны для установки отдельных фурнитурных компонентов. Для надежности монтируют в фундамент глубиной до 1,5 м.

Фурнитура

Она формирует систему консольного открывания. В базовый комплект входят роликовые опоры, уловители, верхние и нижние ролики, защитная заглушка. На выбор влияет вес откатной створки, ее длина. Дополнительно учитывают комплектацию.

Набор автоматики

Вспомогательный элемент системы, нужен для автоматизации откатных ворот. Для этого устанавливают электропривод, который приводит створку в движение через зубчатую рейку. Управление осуществляется через пульты д/у.
