Подложка под электрический теплый пол. Требования к подложке

Подложка под электрический теплый пол. Требования к подложке

Сразу возникает много вопросов. Фольга в конструкции теплого пола. Работает или нет? Нужна какая  или не нужна? Как влияют на работу теплого пола стяжки разного типа. Инфракрасное излучение или теплопроводность? Скорость реакции теплого пола на изменение температуры теплоносителя.



Основной материал для подложки под теплый пол – полипропилен, вспененный полиэтилен. Они покрываются лавсановой пленкой, имеющей металлизированный слой. Последний служит для равномерного распределения тепла. Все остальные компоненты не позволяют теплу уйти в нижерасположенные этажи, а полностью передается в помещение, для прогрева воздуха от основания пола.

Пористая подложка под теплый пол имеет очень высокие допустимые температуры, которые доходят до 90 градусов. Это позволяет производить укладку нагревательных элементов сразу же на пленку. Все это указывает на отличные качества тепло и гидроизоляции материала. Кроме этого выделяют и другие качества, которыми обладает подложка – это звукоизоляция и высокая степень отражения.

На каждом элементе подложки под заливку пола имеется специальная разметка, напоминающая сетку. Это способствует быстрому и качественному распределению нагревательного кабеля электрического теплого пола по поверхности, в зависимости от шага, который выбран.

Подложка позволяет сохранить порядка 80-90% теплового излучения. В таком случае все энергетические расходы сокращаются до минимального предела.

Нужна ли подложка под теплый пол под плитку. Подложка под теплый пол: правила выбора, характеристики, лучшие марки, советы по монтажу

Теплые полы в зависимости от способа нагрева бывают двух типов.

Выбираем и укладываем подложку под теплый пол

Водяные

Нагрев осуществляется системой трубопроводов, теплоноситель – горячая вода.

Водяной теплый пол

Используются в большинстве случаев в частных домах, во время подключения горячей воды в многоквартирных строениях возникают большие проблемы из-за несогласия управляющих компаний давать разрешение на подключение к общедомовых сетям отопления по двум причинам. Во-первых, им в таком случае сложно контролировать конкретный расход тепловой энергии каждым потребителем по отдельности. Во-вторых, значительное увеличение потребляемой энергии могут не выдержать котлы.

Схема водяного теплого пола

Устанавливать отдельный нагревательный котел в городских квартирах не всегда возможно, да и стоит такой монтаж вместе с ценой оборудования довольно дорого.

Электрические

Стандартная электрическая схема подключения инфракрасного пленочного теплого пола

Температура повышается за счет сопротивления проводников тока. Со школьной скамьи нам известна формула Q (выделяемая энергия) = I (сила тока) × R (сопротивление проводника) .

Схема подключения теплого пола кабельного

В зависимости от физических характеристик проводников теплые полы могут быть пленочными (инфракрасными) или кабельными (токопроводящим элементами служат обыкновенные гибкие кабели и улучшенной изоляцией). Электрические полы имеют свои сложности, во время их монтажа необходимо учитывать параметры существующей проводки и специальной защитной арматуры.

Схема инфракрасного теплого пола

Для эффективного обогрева полов мощность на квадратный метр должна быть не менее 250 кВт, в суммарном выражении поучаются большие значения.

Виды электрических теплых полов: 1 – Кабельный. 2 – Кабельный с армирующей сеткой

В настоящее время производители выпускают широкий ассортимент подложек, отличающихся линейными характеристиками, материалам изготовления и возможностями выполнять дополнительные функции.

Мощности электрического теплого пола

Потребление электроэнергии пленочным теплым полом

Маркировка теплого пола

На что обращать внимание при выборе подложек

Очень важный момент, считаем необходимым рассмотреть этот вопрос до того, как переходить к непосредственному описанию различных видов подложек под теплый пол. Следует иметь в виду, что абсолютно все производители пытаются увеличить продажи своей продукции, для этого довольно часто всячески ее рекламируют, в том числе и с помощью не совсем доброкачественных способов.

На что в реальности следует обращать внимание во время подбора оптимального варианта подложки?

Показатели теплопроводности. Чем они ниже, тем эффективнее работает подложка. Эти параметры зависят от толщины и материалов изготовления изделий. Для усиления эффекта современные подложки имеют фольгированный верхний слой – за счет отражения инфракрасных лучей примерно на 20–30% увеличиваются показатели теплосбережения. Что касается теплосбережения, то все используемые материалы удовлетворяют сегодняшние жесткие требования стандартов жилищного строительства.

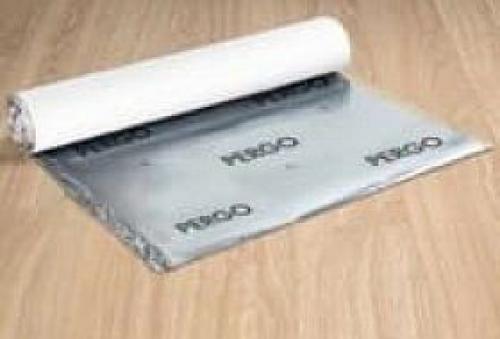

Подложка под теплый пол фольгированная

Физические характеристики прочности, устойчивость к динамическим и статическим нагрузкам. Есть материалы (вспененный и экструдированный пенополистирол), которые под воздействием длительных статических нагрузок «слипаются». Уменьшается толщина, увеличивается теплопроводность. Этого явления нужно избегать за счет правильного расчета нагрузки, усилия должны максимально равномерно распределяться по всей поверхности.

Подложка под теплый пол фольгированная

Технологичность . Чем легче работать с материалами, тем дешевле обходится монтаж. По этому показателю различные материалы имеют широкий разброс характеристик. Наиболее технологичным считается вспененный пенополистирол, подложки из него тонкие, толщина редко превышает 5 мм, он отлично режется обыкновенными ножницами.

Подложка (плита) для теплого пола пенополистирольная с покрытием

Подложки из вспененного полистирола гибкие, нет надобности долго обустраивать места стыковки основания теплого пола со стенами, отмерять, отрезать и подгонять, материал в этих местах просто подгибается. Несколько труднее работать с листовой фанерой и плитами ОСП или ДСП.

Маты под теплый пол из вспененного пенополистирола

Дополнительные свойства. Для облегчения монтажных работ некоторые подложки имеют на лицевой поверхности нарисованную сетку или специальные выступающие бобышки.

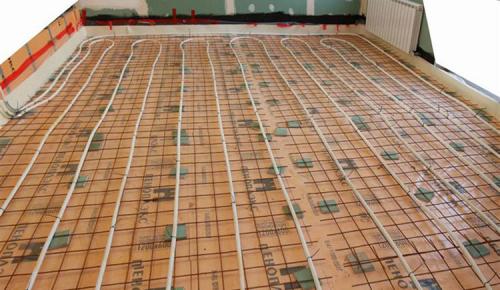

Подложка с разметкой

Такие приспособления упрощают процесс укладки трубопроводных систем, позволяют одновременно с прокладкой их фиксировать. В итоге не только ускоряется монтаж, но и повышается эффективность и долговременность функционирования системы обогрева. Теплоносители можно расположить на одинаковом удалении, исключается вероятность перегрева отдельных участков, пол по всей поверхности прогревается равномерно.

Источник: https://doma-na-veka.ru/stati/kakuyu-podlozhku-ukladyvat-pod-teplyy-elektricheskiy-pol-podlozhka-pod-infrakrasnyy-teplyy-pol

Подложка под теплый пол водяной. Виды теплоизолирующих материалов

В качестве подложки используют:

• вспененный полиэтилен;
• вспененный полипропилен;
• более прочный экструдированный пенополистирол;
• комбинированные материалы под ламинат, состоящие из двух слоев полиэтилена, между которыми прокладывается слой пенопласта ;
• изоплат (его основу составляют древесноволокнистые плиты );
• пробку.

Металлизированная пленка придает материалу дополнительные теплозащитные функции и не дает подложке нагреваться , вследствие чего она меньше деформируется.

Если подложка не имеет металлизированного слоя, можно проложить фольгу поверх подложки . Если под электрические теплые полы металлизация фольгой не рекомендуется, так как она проводит электрический ток, то в случае с водяными это несущественно .

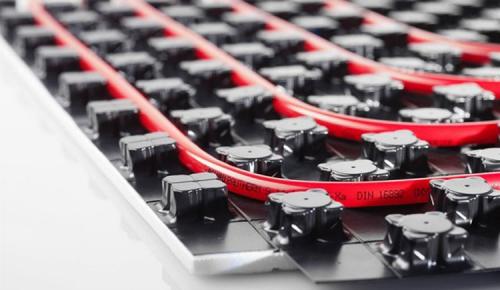

Монтаж теплых водяных полов можно значительно облегчить, если использовать подложку, на поверхности которого есть «бобышки» ( закладные устройства для установки арматуры и труб ).

Недорогой вспененный полипропилен более прочен, чем полиэтилен , является неплохим амортизатором, имеет большую степень звукоизоляции и превосходно удерживает тепло.

Он не боится влаги , при этом его волнообразная поверхность позволяет воздуху свободно перемещаться под покрытием и его вентилировать.

Недостатком материала является пористая структура, поэтому он с течением времени слегка деформируется.

Положительным моментом является и то, что для такого покрытия перепады пола 3-4 мм не являются критичными. Экструдированный пенополистирол чуть дороже, однако он плотней и прочней вспененного полипропилена , более устойчив к нагрузкам, при этом достаточно эффективно поглощает любые вибрации и способен сглаживать мелкие неровности пола. Закрытые ячейки материала делают его и более влагоустойчивым .

Подложка Isoplat используется в основном под «плавающими» покрытиями – паркетной доской или ламинатом. Она производится без использования клея и химических реагентов из хвойных пород дерева и облагает высокой механической прочностью .

Однако Изоплат обязательно монтируется с применением клея или крепежных элементов.

Пробковое покрытие в рулонах или плитах, изготовленное из крошки пробкового дуба, не подвержено деформации и почти не дает усадки после намокания , поэтому оно является идеальным покрытием под ламинат или паркет.

Битумно-пробковые подложки более прочные и влагостойкие, но имеют немалую цену. Следует учесть, что пробка никогда не стелится на неровную стяжку, на каждые 2 метра допускается около 2 мм погрешностей, в противном случае ламинат начнет прогибаться, замки разойдутся и в покрытии появятся щели.

Подложка на теплый пол под ламинат. Статьи

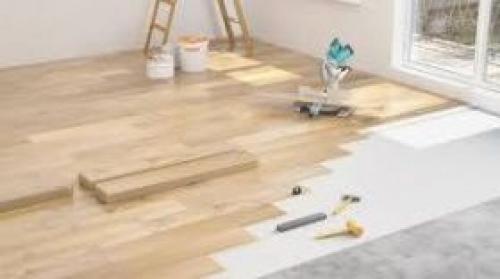

Запас ламината. Сколько брать для укладки?
