Печь мангал с дымоходом для беседки. Печь-казан

16.01.2022 в 14:56

Печь мангал с дымоходом для беседки. Печь-казан

Особенностью приготовления блюд в казане является равномерный прогрев продуктов со всех сторон. Фактически, пища «томится», то есть тушится в посуде, напитываясь ароматами специй. В самой печи, по аналогии с тандыром, можно запекать различные блюда. Как правило, беседки для дачных участков оборудуют комплексами из установки для барбекю, мангала, казана и духового шкафа (для заядлых кулинаров – даже вертела).

Небольшая печь с мангалом и казаном для беседки Источник popgun.ru

Печь-камин для зимних беседок

В отличие от рассмотренных выше типов, печи-камины хорошо обогревают помещение, но при этом в них не представляется возможным приготавливать пищу. Отдельные архитекторы конструируют камин в качестве разновидности русской печи, и владельцы получают возможность готовить в специальной посуде. Чаще всего печи-камины используются для протапливания помещения и придания уюта в холодную зимнюю пору.

Зимняя беседка с печью, покрытой изразцами – дополнительное жилое помещение на дачном участке Источник ar.decoratex.biz

Печные комплексы

Если бюджет и свободное пространство беседки позволяют, лучше всего оборудовать печной комплекс. Подобные сооружения из кирпича представляют собой мини-версию обычной кухни. Например, беседки для барбекю с камином и печью оборудованы мойкой, иногда – коптильней или мангалом. Конструкция требует создания мощного фундамента, при этом хозяева смогут не только принимать гостей, но и делать кулинарные заготовки с помощью подобной установки.

Небольшой кулинарный комплекс легко уместится в просторной зимней беседке Источник karaganda.plot.kz


Беседка с печью, мангалом или барбекю: как правильно выбрать проект, примеры на фото и

Как выбрать оптимальный тип печи для беседки

Установка любой из рассмотренных конструкций предполагает чёткое соблюдение строительных технологий, выбор оптимальных строительных материалов, а также услуги квалифицированных мастеров-печников.

В первую очередь стоит определиться, покупать ли готовую конструкцию или возводить печь усилиями профессиональных печников. Первый вариант экономичен, при желании подобную конструкцию можно на зиму перенести в утеплённое помещение.

Однако, большинство готовых печей относится к эконом-классу, поэтому качество запечённых блюд оставляет желать лучшего.

Второй вариант обеспечивает хорошие вкусовые свойства, также мастер сможет учесть все нюансы при создании печи. Но за качество и эксклюзив придется заплатить - надо быть готовым к тому, что постройка любой из выбранных модификаций печи потребует финансовых вложений.

Готовая печь в интерьере загородного дома Источник ja.aviarydecor.com

Тип устанавливаемой печи зависит от кулинарных предпочтений хозяев и количества свободного места для постройки. Например, любители восточной кухни смогут остановиться на кулинарном комплексе с казаном, в то время как ценители тихих семейных вечеров довольствуются камином для беседки или в доме.

Мангал с вытяжкой в беседке. Как сделать вытяжной зонт из металлических листов

Как сделать вытяжку для мангала, не потратив на этого много времени и средств? Легкая и прочная вытяжка над мангалом в беседке получится из следующих материалов:

  1. Железо. Толщина листа 3 мм.
  2. Несколько металлических уголков.
  3. Не обойтись без сварочного аппарата. Для защиты глаз и лица потребуется маска.
  4. Дрель, оборудованная насадками для смешивания бетона.
  5. Шурупы.
  6. Заклепочник и болгарка с дисками, подходящими для резки металлических листов.
  7. Термостойкая краска.

Вытяжные зонты для мангала сооружают из металлических уголков. Сначала сваривают остов, а затем обшивают его металлическим листом. Для беседки среднего размера достаточно сделать вытяжку высотой 1,5-2 м. Она подходит для мангала, имеющего размер 105х60 см. Для сварки потребуется аппарат. Кроме того, для данного оборудования нужно подготовить электроды.

Если говорить о конструкции, то вытяжной зонт состоит из 3 частей, среди которых:

  1. Труба для отвода дыма.
  2. Вытяжной купол для гриля, имеющий внутреннюю перемычку. Она необходима для улучшения тяги.
  3. Основание. Оно монтируется на мангал.

Очень красиво выглядят купол для вытяжки, который сделан из листовой меди. Но нужно учесть, что изготовление купола из меди будет сложным, если за него возьмется новичок. А вот сделать вытяжку своими руками из простого листового железа можно без помощника, но это потребует больше времени.

Запрещено использовать в строительстве асбоцементные трубы. Материал, из которого они созданы, термоустойчив, но он опасен для здоровья. На участке может быть установлена вертикальная металлическая труба для вытяжки.

Еще перед началом строительства необходимо определиться с тем, как будет установлен металлический зонт вытяжной. Он может быть подвешен к потолку беседки, в этом случае для фиксации будут использоваться цепи. Другим вариантом станет установка вытяжки на стойках над очагом. Вытяжная труба при этом будет проходить через центр кровли беседки. Кроме того, зонт вытяжной может быть установлен на мангал. Лучше позвать помощника, тогда работа будет сделана быстрее.

Устанавливая вытяжной зонт дымовой, следует обратить внимание на материал крыши. В тех местах, где она прилегает к трубе, нужно использовать огнеупорные материалы. Например, хорошим вариантом станет оцинкованная крыша.

Дымосборник из металла может иметь в сечении квадратную или прямоугольную форму. Он функционален, обладает отличной аэродинамикой, поэтому хорошо улавливает дым.

Чтобы изготовить вытяжку из металлического листа, необходимо сделать следующее:

  1. Почистить металлические уголки, для этого нужно тряпкой снять с них заводскую смазку.
  2. Опираясь на чертежи, осуществить разметку материала.
  3. Болгаркой разрезать уголки на части. Работать нужно в защитных очках.
  4. Выполнить сборку всех элементов и сварить части конструкции.

Вытяжка самодельная может быть сделана из нержавейки или другого материала. Перед эксплуатацией железо нужно покрыть термостойким антикоррозийным покрытием. Над трубой рекомендуется сделать колпак.

Дымоход для уличного мангала. Сечение и высота дымовой трубы: самостоятельные расчеты – это просто

Для того, чтобы дымоходная труба отвечала всем требованиям безопасности и эксплуатационных качеств, перед ее установкой необходимо произвестиопределенный ряд подсчетов. К ним относятся высота будущей дымовой трубы, диаметр сечения, а также выбор материалов, оптимальных для использования в заданных условиях. Если для постройки дымовых труб, в рамках крупных построек промышленного назначения, привлечение профессионалов является ключевым элементом, то для домашнего обихода вполне достаточно небольших познаний и энтузиазма. В данной статье будут рассмотрены ключевые замеры, которые позволят вам грамотно подобрать параметры для будущей постройки дымовой трубы.

  • Доступные виды дымоходов
  • Расчет параметров дымовой трубы Расчет высоты
  • Расчет сечения
  • Заключение
  • Доступные виды дымоходов

    Дымоход для уличного мангала. Сечение и высота дымовой трубы: самостоятельные расчеты – это просто

    (Пример устройства и особенностей современного дымохода.)

    Основой работы любого дымохода является вывод продуктов горения за пределы помещения, в котором находится отопительный прибор. Вывод осуществляется за счет тяги, которая происходит без применения каких-либо технических интервенций.

    Виды актуальных дымоходов и материал их изготовления:

    Кирпичные. Кирпичная конструкция является наиболее тяжеловесной. Ее применение подразумевает прочный фундамент.

    Интересный факт! При добавлении в раствор, которым производится соединение кирпичей, извести, можно достичь значительного уменьшения образования конденсата. Таким образом, не только улучшается функционирование дымовой трубы, но и создается возможность сохранения всех ее составных элементов.

    Дымоход для уличного мангала. Сечение и высота дымовой трубы: самостоятельные расчеты – это просто

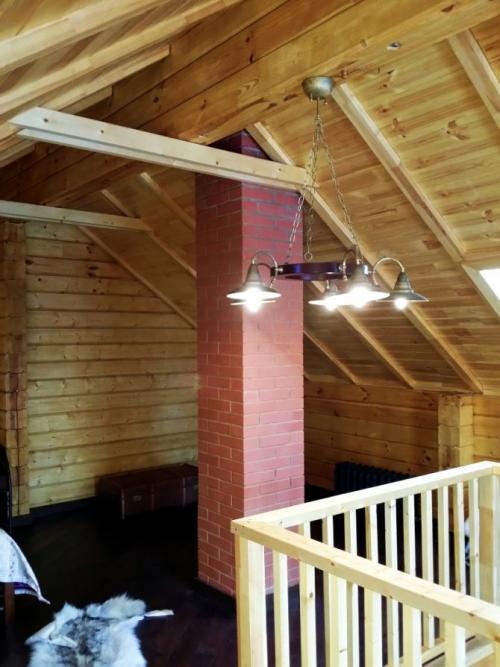

    (Классическая кирпичная дымовая труба.)

    Из сэндвич-труб.

    Данная конструкция представляет собой два слоя металлических пластин, между которых пролегает утеплитель. Металлической основой, которая нашла наибольшую популярность, выступает нержавейка. Говоря о «начинке», ее роль берет на себя базальт.

    Из полимерных материалов.

    Основа применения – небольшие газовые котлы, либо иные отопительные приборы, которые не выдают больших температур. При воздействии излишне больших температур имеют свойство терять свою прочность. Однако при соблюдении правил эксплуатации, показывают себя как недорогой и качественный материал для дымоходов.

    Из керамики.

    Являются самым дорогим видом дымоходов, но при этом, наиболее прочным. Полноценный вес конструкции настолько велик, что для их установки, так же как и в случае с кирпичным видом, необходим качественный фундамент.

    Дымоход для уличного мангала. Сечение и высота дымовой трубы: самостоятельные расчеты – это просто

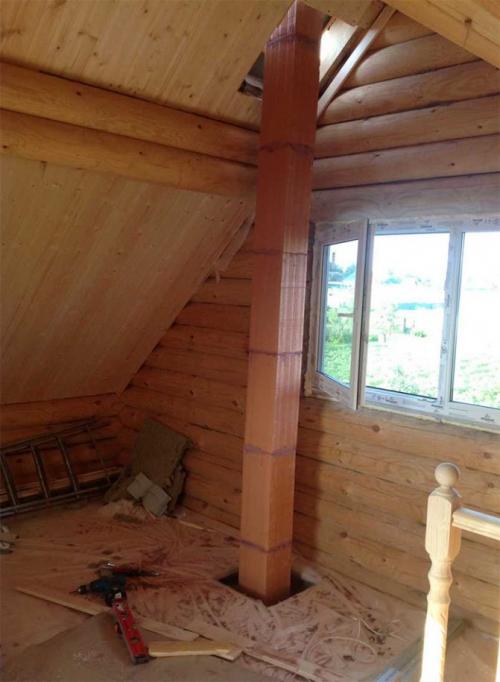

    (Дымоход из керамики.)

    Интересная информация! Существует возможность совмещения и дополнения одних материалов другими. Так, к примеру, металлический дымоход может быть обрамлен кирпичной кладкой. Она не только усилит его теплозащитные свойства, но и наделит его декоративной функцией.

    Расчет параметров дымовой трубы

    Процедура расчета может производиться только при наличии полного перечня параметров отопительного прибора, к которому будет присоединяться дымовая труба. Основные данные, которые потребуются для создания грамотных подсчетов: поперечное сечение и высота. Замер этих данных можно произвести самостоятельно, однако разумным будет обратиться к документации отопительного прибора. Грамотность замеров – половина успеха!

    Расчет высоты

    Данный параметр имеет прямое влияние на возможность создания тяги в дымоходе. По данным документации, минимальным расчетом длины является отметка в 5 метров. Меньшая высота не сможет позволить дымоходу развивать тягу, необходимую для достаточного вывода продуктов горения. Однако одновременно избыточная длина также будет естественным барьером на пути прохождения дыма должной дистанции.

    Дымоход для уличного мангала. Сечение и высота дымовой трубы: самостоятельные расчеты – это просто

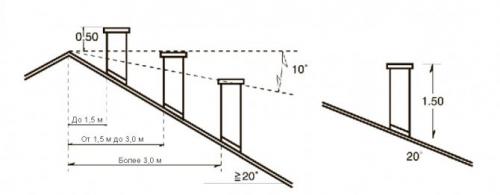

    (Пример расчета высоты дымохода.)

    Если мы говорим о создании дымохода в рамках какого-либо промышленного предприятия, необходимо воспользоваться утвержденной системой расчетов, так как отсутствие соблюдение параметров может негативно сказаться на деятельности. Однако когда речь заходит о возведении дымохода в домашних условиях, планка значительно снижается. Достаточно исполнения следующих пунктов:

    • Расчет высоты производится от основания. Она не должна быть менее 5 метров в высоту.
    • Дымоход, а вернее его вершина, должна быть выше плоской части крыши, к которой он был подведен, минимум на 0,5 м.
    • Если возведение производится на покатой крыше и расстояние от ее вершины до дымохода составляет более 3 метров, то наивысшая точка крыши должна проходить под 10 градусным углом до наивысшей точки дымохода.

    Дымоход для мангала из кирпича. Сколько нужно кирпича

    Печь мангал с дымоходом для беседки. Печь-казан 04

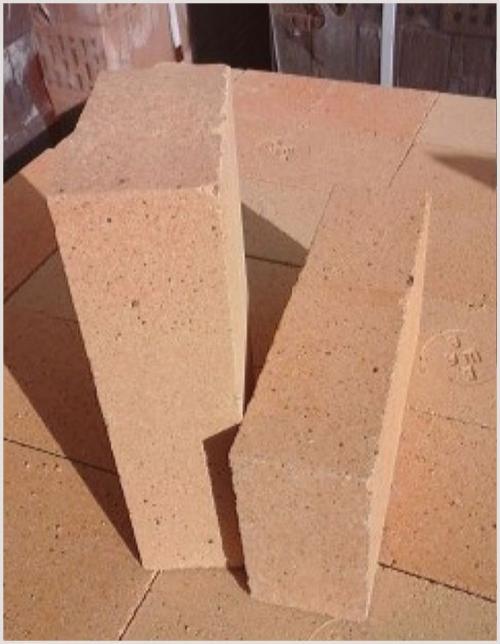

    Перед постройкой барбекю из кирпича своими руками нужно подсчитать, сколько его потребуется. Есть множество программ, предназначенных для такого расчета. Можно приблизительно рассчитать потребность, использовав предварительно подготовленный чертеж барбекю. Габариты стандартного кирпича:

    • длина – 25 см;
    • ширина – 12 см;
    • высота – 6,5 см, вместе с раствором высота достигает 7 см.

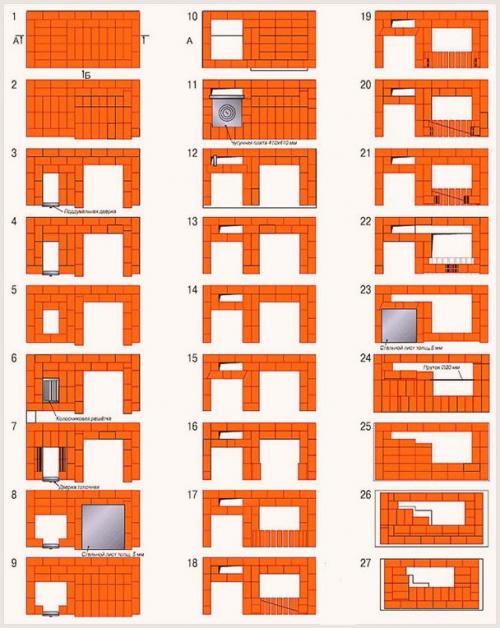

    С учетом конструкции и размеров кирпича производят расчет. Вместо кирпичного дымохода можно установить жестяную трубу. Перед работой, ориентируясь на чертежи и фотографии барбекю из кирпича, обязательно подготовьте послойные зарисовки кладки. На рисунке есть 28 слоев кирпича, 18 рядов из них это расстояние до трубы и 10 рядов до решетки конструкции. Сделайте 18 рисунков, на них схематично пометьте последовательность укладки кирпича. Не забывайте что, нижний кирпич всегда должен перекрываться сверху 2 кирпичами. Так же, кирпич, лежащий продольно должен сверху перекрываться 2 поперечными кирпичами. Готовую печь можно посмотреть на фото барбекю из кирпича.

    Печь мангал с дымоходом для беседки. Печь-казан 05

    Нужно подобрать удобное место для постройки барбекю, при этом нужно учесть:

    • барбекю должно находиться не ближе 5 метров от соседнего участка (лучше дальше);
    • конструкцию строят на максимальном расстоянии от деревянных строений;
    • на лужайке возле барбекю не должно быть кустарников или деревьев;
    • необходима возможность подвести освещение и воду к мангалу;
    • должна быть возможность постройки навеса или беседки.
